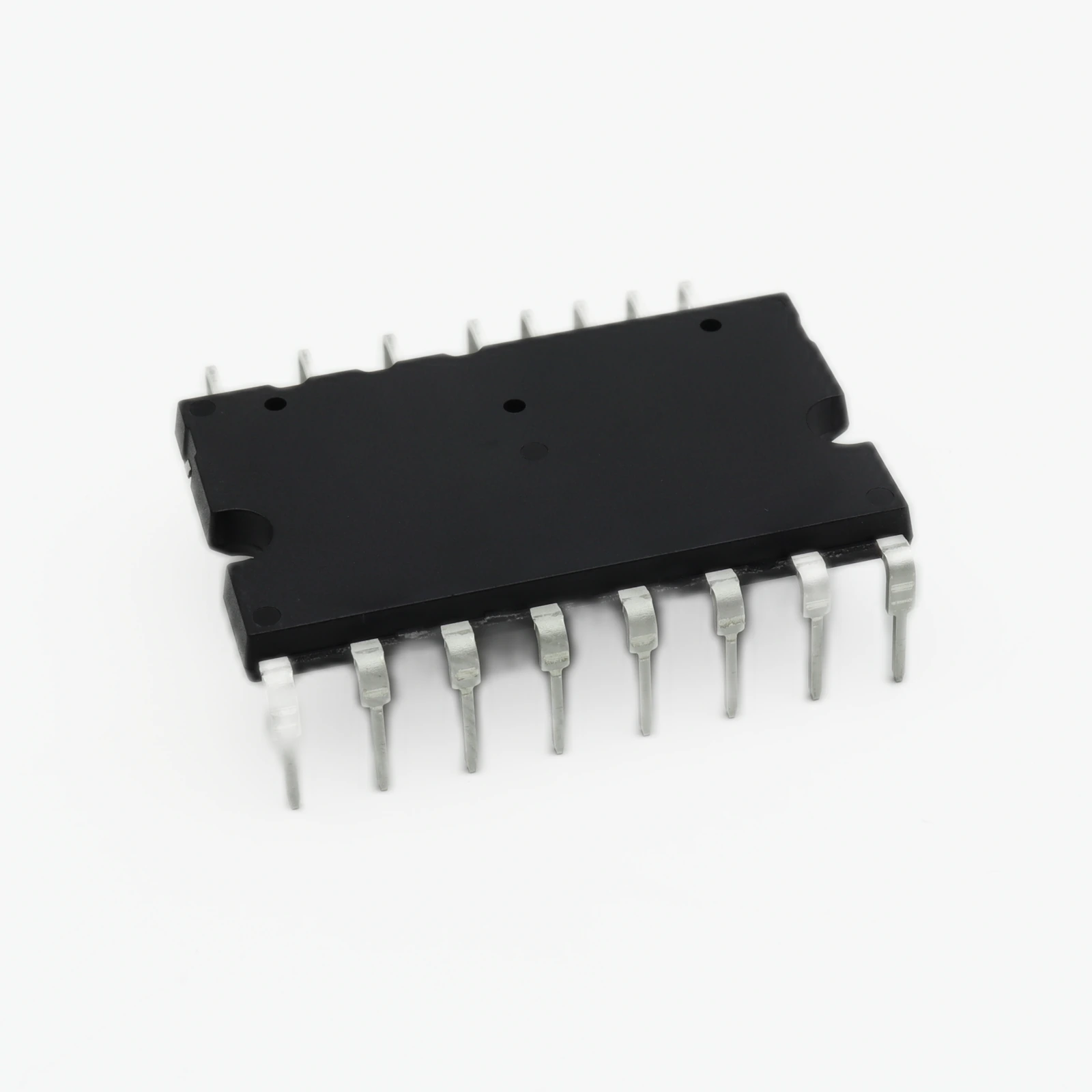

Обзор и характеристики IKCM15F60GAXKMA1 интеллектуальный силовой модуль от Infineon Technologies

IKCM15F60GAXKMA1 — это интеллектуальный силовой модуль от Infineon Technologies, представлен в разделе дискретные полупроводники. Данное устройство относится к семейству компактных интеллектуальных силовых каскадов и предназначено для управления трехфазными двигателями в бытовой и промышленной технике. Инженеры выбирают эту платформу за высокую интеграцию функций защиты и оптимизированные потери энергии. В каталоге поставщика эта позиция классифицируется как категория: IFPS MODULES, что подчеркивает её принадлежность к интегрированным силовым этапам. Ниже мы подробно разберем архитектуру, электрические параметры и особенности монтажа этого компонента.

Содержание

• Назначение и область применения
• Технические характеристики
• Преимущества технологии
• Сравнение с аналогами
• Рекомендации по монтажу

Назначение и область применения

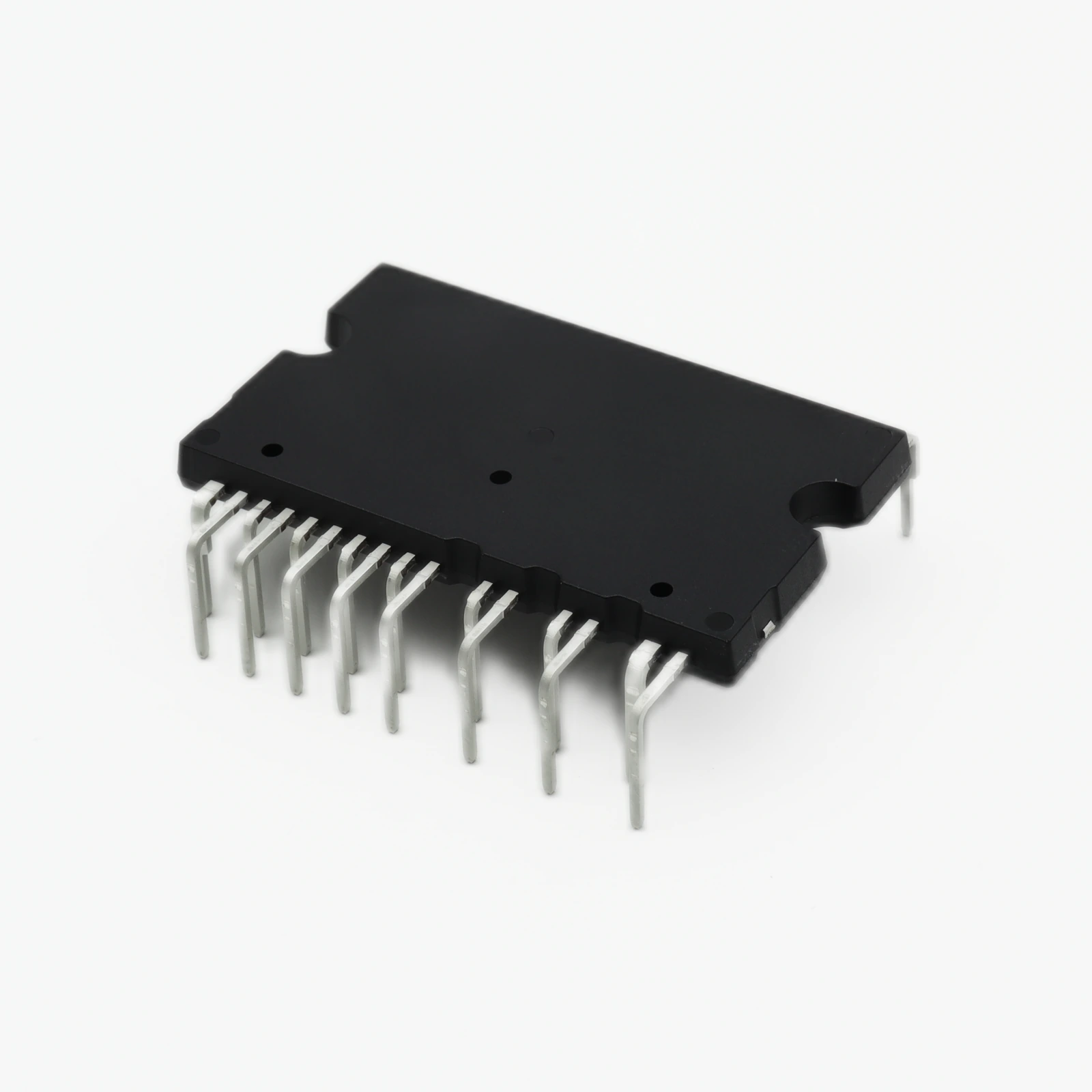

Интеллектуальный силовой модуль IKCM15F60GAXKMA1 разработан для использования в инверторах напряжения, управляющих асинхронными двигателями и двигателями с постоянными магнитами. Основная сфера использования включает бытовые кондиционеры, стиральные машины, холодильники с инверторным компрессором, а также небольшие промышленные насосы и вентиляторы. Благодаря компактному корпусу DIP-IPM, устройство позволяет значительно сократить площадь печатной платы по сравнению с дискретными решениями на отдельных IGBT-транзисторах и драйверах.

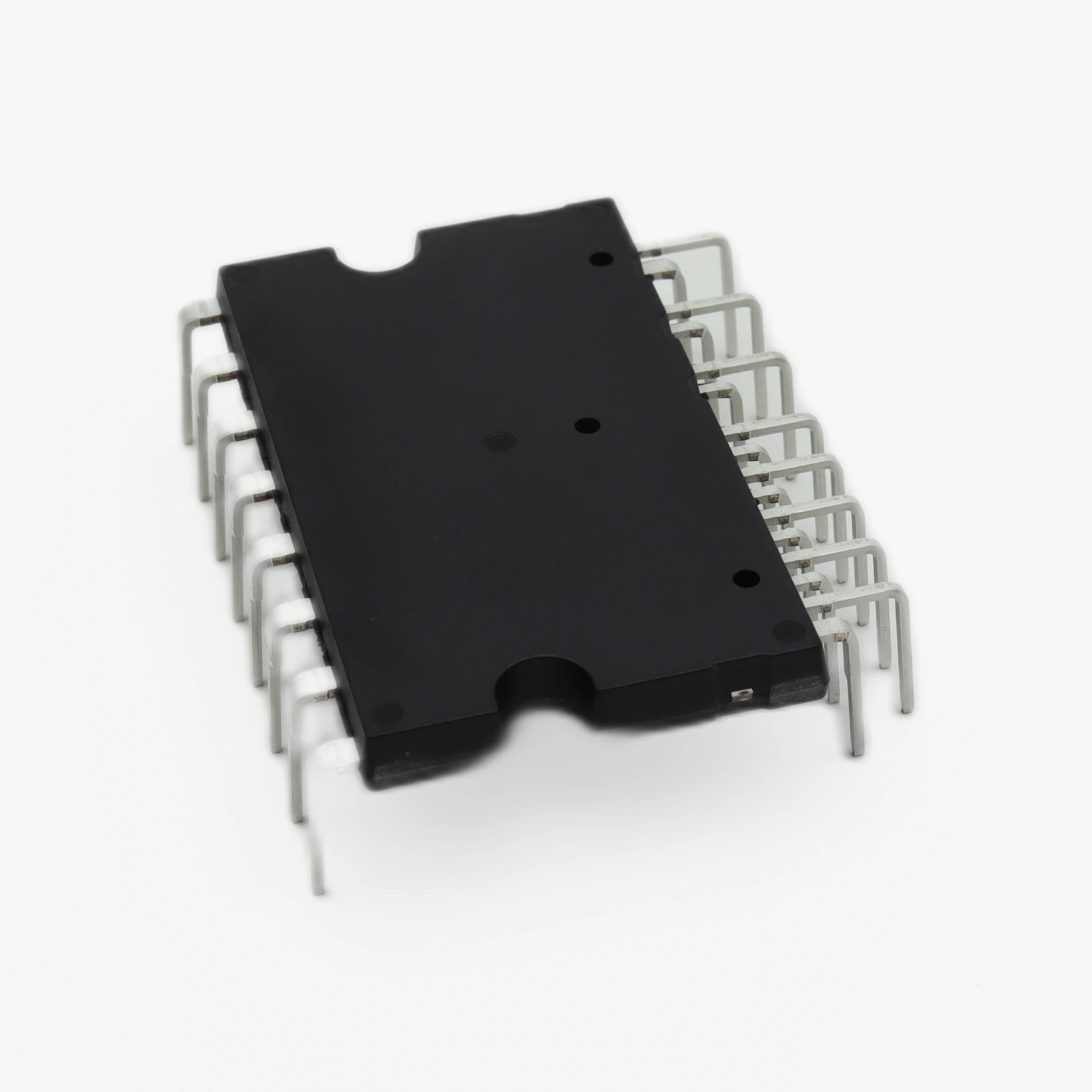

Внутри корпуса размещены шесть IGBT-транзисторов, объединенных в трехфазный мост, а также встроенная микросхема драйвера. Такая интеграция упрощает схемотехнику и повышает надежность системы. Infineon Technologies обеспечила компонент встроенными цепями защиты, которые реагируют на перегрузку по току, перегрев и пониженное напряжение питания. Это критически важно для устройств, работающих в непрерывном цикле, где простои недопустимы. Применение в составе преобразователей частоты позволяет реализовать плавный пуск двигателя и энергоэффективное регулирование скорости вращения.

Технические характеристики

При проектировании узла питания необходимо опираться на предельные эксплуатационные данные. IKCM15F60GAXKMA1 рассчитан на работу в сетях с напряжением до 600 В по шине постоянного тока. Номинальный ток коллектора составляет 15 А при температуре корпуса 80 градусов Цельсия. Важно учитывать, что при повышении температуры допустимый ток снижается, поэтому правильный тепловой расчет радиатора является обязательным этапом разработки. Время восстановления обратного восстановления встроенного диода оптимизировано для снижения электромагнитных помех.

Логическая часть модуля работает от напряжения 5 В, что совместимо с большинством современных микроконтроллеров. Входные сигналы управления имеют гальваническую развязку внутри модуля, что защищает низковольтную часть схемы от высоковольтных выбросов. Частота переключения может достигать 20 кГц, что позволяет снизить акустический шум двигателя. Встроенный датчик температуры выдает аналоговый сигнал, пропорциональный нагреву кристалла, позволяя системе управления динамически снижать нагрузку при перегреве. Все эти параметры делают дискретные полупроводники данного класса универсальным решением для задач мощностью до 1 кВт.

Преимущества технологии

Ключевым преимуществом платформы CIPOS Mini, к которой относится данный компонент, является баланс между стоимостью и функциональностью. Низкие потери проводимости и переключения снижают тепловыделение, что позволяет использовать радиаторы меньшего размера или вообще обходиться без них в приложениях с низкой скважностью. Встроенная защита от короткого замыкания срабатывает за микросекунды, предотвращая разрушение силовых ключей. Это повышает отказоустойчивость конечного изделия и снижает гарантийные расходы производителя.

Еще одним плюсом является упрощение сертификации оборудования. Поскольку силовая часть и драйвер находятся в одном экранированном корпусе, уровень излучаемых помех ниже, чем у сборных схем. Промышленная автоматика требует стабильности, и использование проверенных модулей от лидера рынка гарантирует предсказуемое поведение системы в широком диапазоне температур. Кроме того, компактный форм-фактор способствует миниатюризации устройств, что является трендом в современной потребительской электронике. Надежность паяных соединений внутри модуля выше, чем у внешних проводников, что важно при вибрационных нагрузках.

Сравнение с аналогами

На рынке существуют альтернативные решения от других производителей, однако они могут отличаться параметрами защиты или габаритами. Для объективной оценки целесообразности выбора приведем сравнительную таблицу. Обратите внимание, что прямые аналоги могут требовать корректировки разводки печатной платы из-за различий в расположении выводов.

Как видно из таблицы, рассматриваемый компонент занимает нишу решений среднего ценового сегмента с оптимальным набором функций. Аналоги от Mitsubishi могут быть совместимы по посадочному месту, но требуют проверки логики входов. Решения от Fuji часто ориентированы на более высокие напряжения, что избыточно для бытовых сетей 220 В. Модули от ON Semiconductor с током 30 А имеют другие габариты и не являются прямой заменой без изменения конструкции корпуса устройства.

Рекомендации по монтажу

Качество пайки напрямую влияет на срок службы изделия. Рекомендуется использовать профили пайки, рекомендованные производителем, чтобы избежать термического шока кристаллов. При установке на радиатор необходимо использовать термопасту с высокой теплопроводностью и обеспечить равномерное прижатие корпуса. Винты крепления следует затягивать с контролируемым усилием, чтобы не повредить пластиковый корпус модуля. Длина выводов со стороны пайки должна быть минимальной для снижения паразитной индуктивности шин питания.

Шины постоянного тока должны быть максимально короткими и широкими. Между выводами высокого и низкого напряжения необходимо соблюдать достаточные зазоры для обеспечения электрической прочности. При разводке печатной платы следует разделять силовые и сигнальные земли, соединяя их в одной точке рядом с модулем. Это предотвратит попадание помех от силовых ключей в цепь управления. Соблюдение этих правил гарантирует, что защита от перегрузки будет срабатывать корректно и не будет ложных отключений из-за наводок. Для окончательной проверки сборки рекомендуется проводить тесты на холостом ходу перед подключением нагрузки.
