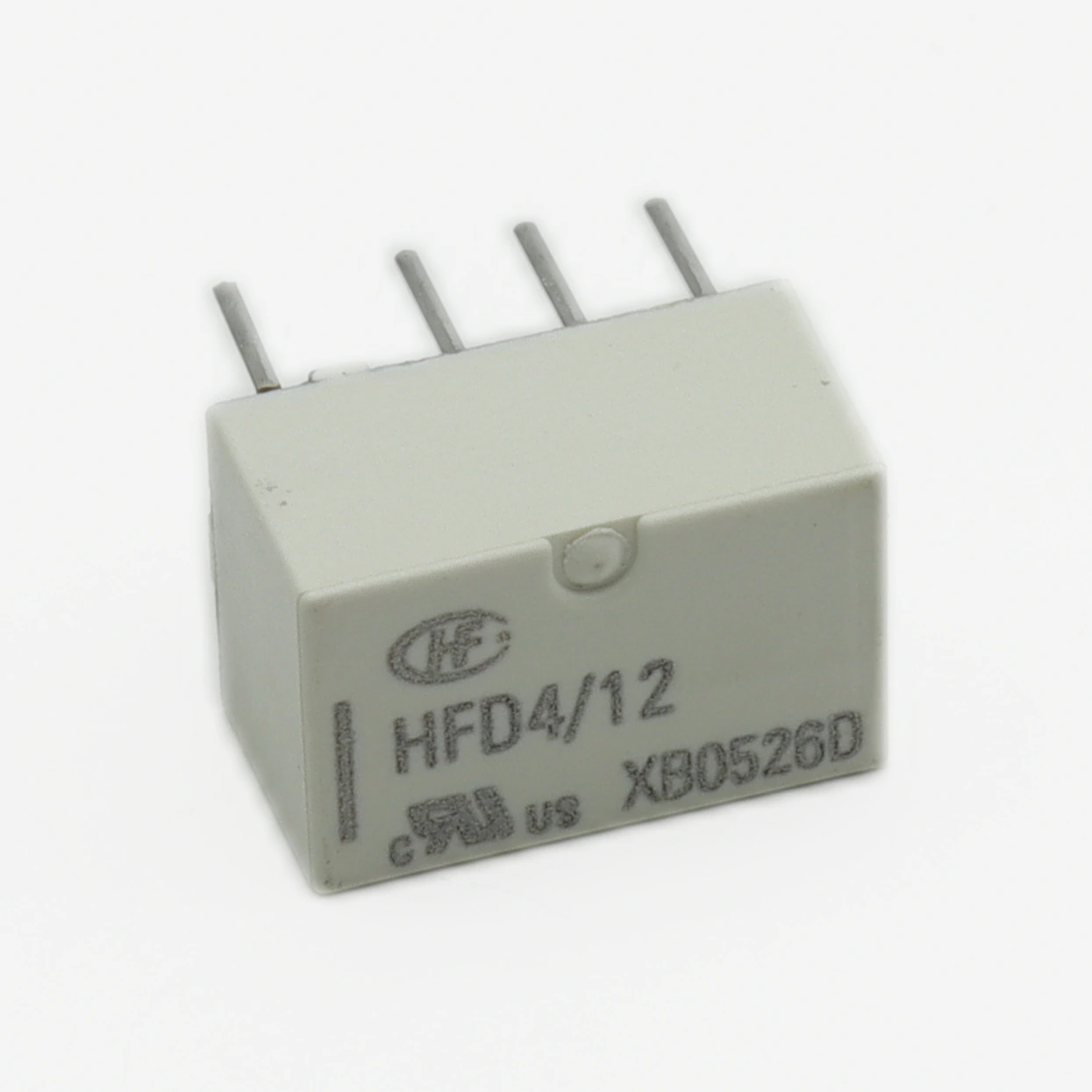

Обзор и технические характеристики HFD4/12 электромагнитное реле от Hongfa Relay

В современном мире промышленной автоматизации надежность коммутационных устройств играет критическую роль. Одним из таких ключевых элементов является электромагнитное реле, которое обеспечивает гальваническую развязку и управление цепями нагрузки. В данной статье мы подробно рассмотрим электронный компонент HFD4/12, которое представлено в разделе реле электромагнитные (DPDT; Uобмотки: 12ВDC; 2А; 0,5A/125VAC). Это устройство производства компании Hongfa Relay зарекомендовало себя как стабильное решение для слаботочных цепей управления.

Содержание

• О устройстве и назначении
• Технические характеристики
• Преимущества эксплуатации
• Сравнение с аналогами
• Монтаж и рекомендации

О устройстве и назначении

Модель HFD4/12 относится к классу сигнальных реле общего назначения. Конструктивно это электромагнитный переключатель, управляемый напряжением на катушке. Основная задача такого устройства — коммутация электрических цепей при помощи внешнего управляющего сигнала. В промышленности такие компоненты часто используются в платах управления, интерфейсных модулях и системах телеметрии. Важно отметить, что Реле электромагнитное DPDT; Uобмотки: 12ВDC; 2А; 0,5A/125ВAC HFD412 HONGFA RELAY обладает схемой переключения DPDT (Double Pole Double Throw), что означает наличие двух независимых групп контактов, каждая из которых может переключаться между двумя положениями. Это расширяет возможности логики управления без увеличения габаритов устройства.

Бренд Hongfa Relay является одним из лидеров рынка компонентной базы для автоматики. Их продукция отличается высоким качеством изоляции и долговечностью механических частей. При выборе компонента для проекта инженеры часто обращают внимание на совместимость по посадочному месту и электрическим параметрам. Именно поэтому анализ спецификаций является обязательным этапом перед закупкой.

Технические характеристики

Для корректной интеграции устройства в схему необходимо учитывать ряд ключевых параметров. Ниже приведены основные спецификации, которые определяют возможности коммутации и условия эксплуатации.

Напряжение катушки управления составляет 12В постоянного тока (12VDC). Это стандартное значение для многих промышленных контроллеров и логических модулей. Ток коммутации контактов ограничен значением 2А, что классифицирует устройство как слаботочное. Для цепей переменного тока максимальное напряжение коммутации составляет 125ВАС при токе 0,5А. Такие ограничения связаны с дугогасительными возможностями контактной группы.

Сопротивление изоляции между катушкой и контактами обычно превышает 1000 МОм, что обеспечивает надежную гальваническую развязку. Время срабатывания и отпускания находится в пределах нескольких миллисекунд, что достаточно для большинства задач дискретной автоматики. Диапазон рабочих температур позволяет использовать устройство в отапливаемых промышленных помещениях.

Полная спецификация выглядит следующим образом: Реле: электромагнитное; DPDT; Uобмотки: 12ВDC; 2А; 0,5A/125ВAC HFD412 HONGFA RELAY. Эти данные должны быть внесены в проектную документацию для обеспечения корректной работы системы в течение всего жизненного цикла.

Преимущества эксплуатации

Использование продукции Hongfa Relay дает ряд преимуществ по сравнению с менее известными аналогами. Во-первых, это стабильность параметров во времени. Контакты выполнены из сплава, устойчивого к окислению, что снижает переходное сопротивление даже после тысяч циклов срабатывания. Во-вторых, корпус устройства выполнен из термостойкого пластика, который не поддерживает горение и защищает внутренние элементы от пыли и влаги в пределах стандартного класса защиты IP.

Кстати, стоит отметить компактность монтажа. Устройство предназначено для установки на печатную плату (PCB), что экономит место в шкафу управления по сравнению с реле на DIN-рейку. Это особенно актуально для современных устройств с высокой плотностью компоновки. Надежность пайки выводов обеспечивает механическую прочность соединения при вибрационных нагрузках.

Еще одним плюсом является доступность компонента на рынке. HFD412 не является снятым с производства изделием, поэтому риски возникновения проблем с поставками при ремонте оборудования минимальны. Это важно для систем, которые должны функционировать без остановки в течение многих лет.

Сравнение с аналогами

На рынке присутствует множество решений схожего класса. Для объективной оценки целесообразности выбора именно этой модели, приведем сравнительную таблицу с популярными аналогами от других производителей. Это поможет инженеру принять взвешенное решение.

Как видно из таблицы, HFD4/12 предлагает оптимальное соотношение цены и качества. В то время как европейские бренды могут предлагать расширенный температурный диапазон, для большинства стандартных задач параметров Hongfa вполне достаточно. При этом стоимость владения оказывается ниже, что важно при серийном производстве оборудования.

Монтаж и рекомендации

При установке устройства на печатную плату необходимо соблюдать технологию пайки. Рекомендуется использовать бессвинцовый припой с температурой плавления, соответствующей спецификации корпуса, чтобы не деформировать пластиковые элементы. Время пайки каждого вывода не должно превышать 3-5 секунд во избежание перегрева катушки и нарушения изоляции.

Вот почему важно правильно трассировать дорожки на плате. Подводящие пути к контактам нагрузки должны быть рассчитаны на ток не менее 2А с учетом запаса. Для цепей управления катушкой рекомендуется устанавливать демпфирующий диод параллельно выводам катушки, если управление осуществляется транзисторным ключом. Это защитит управляющую электронику от всплесков обратного напряжения при коммутации индуктивной нагрузки.

В процессе эксплуатации следует избегать механических нагрузок на корпус реле. Хотя устройство рассчитано на вибрацию, чрезмерное давление может нарушить герметичность или сместить контактную группу. Регулярная визуальная инспекция узлов коммутации поможет выявить потенциальные проблемы на ранней стадии.

В заключение хочется подчеркнуть, что правильный выбор компонента — залог надежности всей системы. Реле электромагнитное; DPDT; Uобмотки: 12ВDC; 2А; 0,5A/125ВAC HFD412 HONGFA RELAY является проверенным решением для задач средней сложности. Купить HFD4/12 реле электромагнитное (DPDT; Uобмотки: 12ВDC; 2А; 0,5A/125VAC) HONGFA RELAY с бесплатной доставкой в Эиком.
