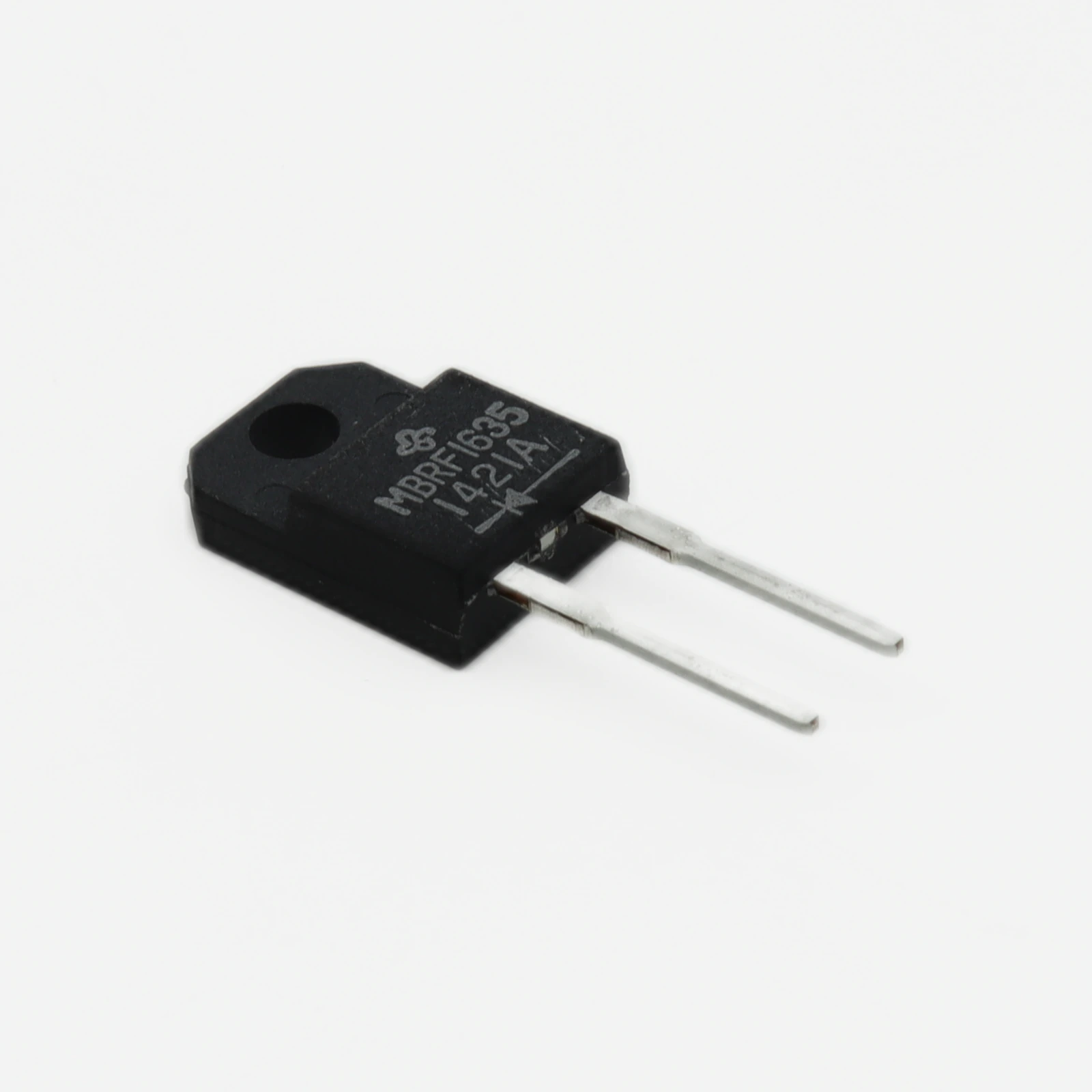

Обзор и технические характеристики MBRF1635-E3 выпрямительный диод Шоттки от Vishay General Semiconductor - Diodes Division

MBRF1635-E3 выпрямительный диод Шоттки представлен в разделе Диоды выпрямительные - Одиночные и заслуживает детального рассмотрения.

Компания Vishay General Semiconductor - Diodes Division давно зарекомендовала себя как лидер в производстве полупроводниковых приборов. Их продукция отличается стабильностью параметров даже в жестких условиях эксплуатации. В этом обзоре мы проведем глубокий анализ возможностей этого выпрямителя, рассмотрим его электрические характеристики, тепловые режимы и области применения. Кстати, понимание специфики барьера Шоттки поможет вам правильно подобрать аналог или оценить необходимость использования именно этой серии.

Содержание

• Описание и назначение
• Технические характеристики
• Преимущества технологии
• Сравнение с аналогами
• Монтаж и эксплуатация

Описание и назначение

Устройство MBRF1635-E3 от Vishay General Semiconductor - Diodes Division относится к классу выпрямительных диодов с барьером Шоттки. Главное отличие таких приборов от классических p-n переходов заключается в использовании контакта металл-полупроводник. Это обеспечивает значительно меньшее прямое падение напряжения, что критически важно для низковольтных источников питания с высоким выходным током. В частности, номинальный ток в 16 ампер позволяет использовать компонент в мощных преобразователях.

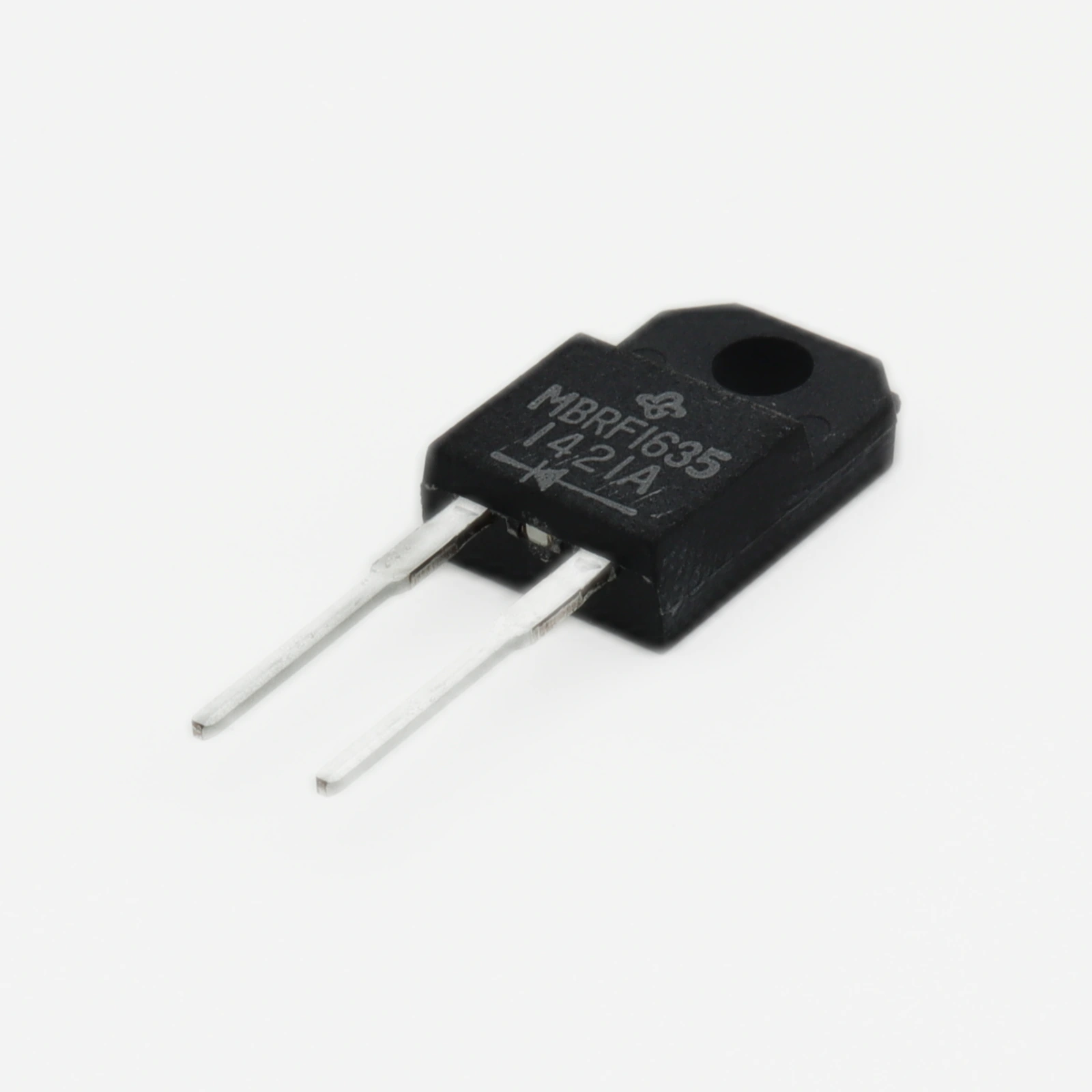

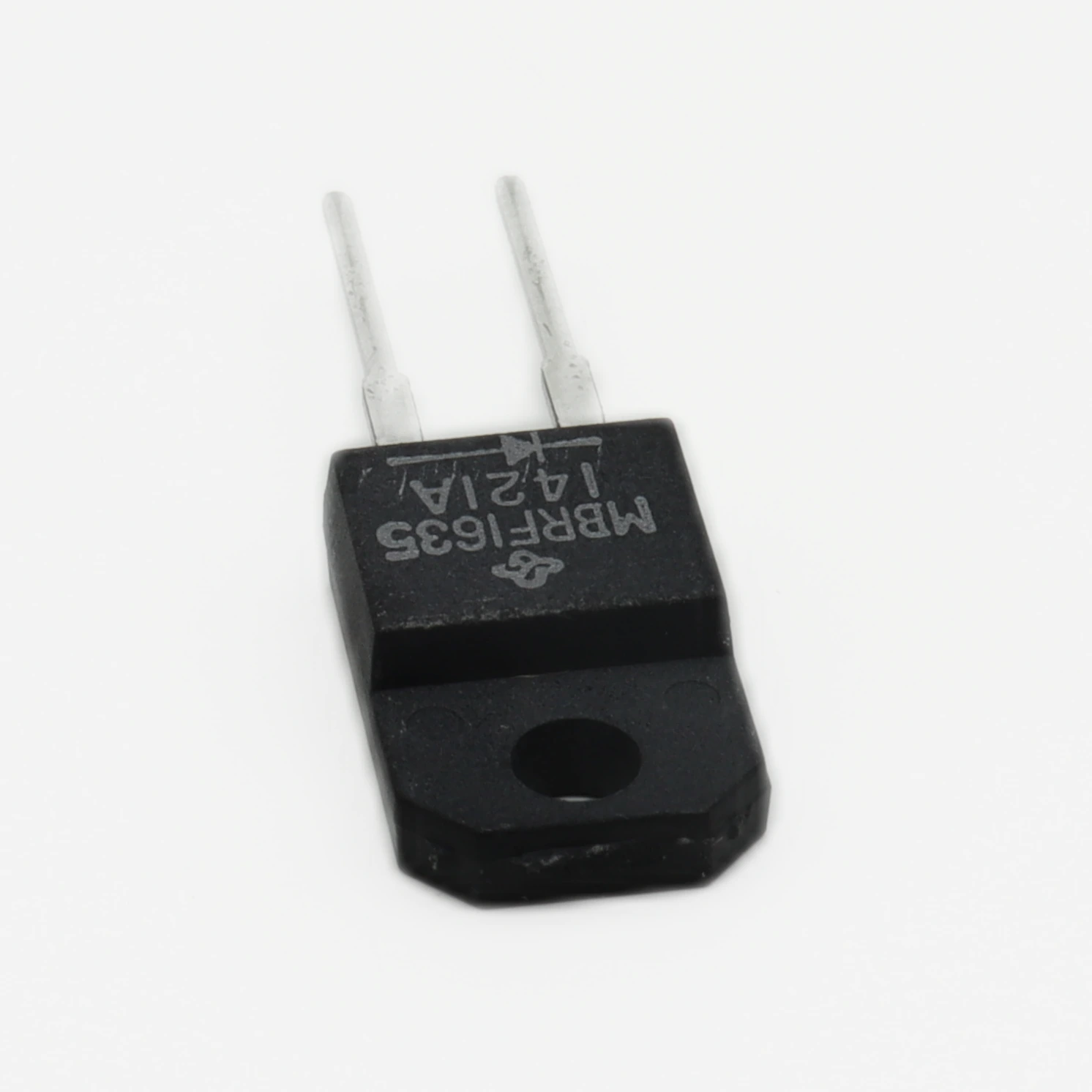

Корпус ITO220AC является изолированным вариантом популярного пакета TO220. Это означает, что металлическая площадка корпуса электрически изолирована от внутренней схемы, что упрощает монтаж на радиатор без использования дополнительных изолирующих прокладок. Вот почему данное решение так популярно в компактных блоках питания, где важна плотность компоновки и безопасность обслуживания. На практике это снижает время сборки и уменьшает тепловое сопротивление между кристаллом и системой охлаждения.

Технические характеристики

При проектировании узлов питания необходимо строго учитывать предельные режимы. Для модели MBRF1635-E3 ключевыми параметрами являются максимальное обратное напряжение и прямой ток. Максимальное повторяющееся обратное напряжение составляет 35 вольт. Это накладывает ограничения на использование в высоковольтных сетях, но идеально подходит для вторичных цепей напряжением 12В или 24В. Прямой ток в 16А является средним значением, однако импульсные перегрузки могут быть значительно выше в кратковременном режиме.

Важным параметром также является прямой падение напряжения. У диодов Шоттки оно обычно находится в диапазоне 0.5-0.8 В при номинальном токе. Это напрямую влияет на КПД устройства. Чем меньше потери на нагрев, тем выше эффективность всей системы. Кроме того, следует учитывать максимальную температуру перехода. Для промышленных серий она часто достигает 150 или 175 градусов Цельсия, что обеспечивает запас надежности при работе в горячих цехах или закрытых шкафах автоматики.

Преимущества технологии

Выбирая DIODE SCHOTTKY 35V 16A ITO220AC MBRF1635-E3 Vishay General Semiconductor - Diodes Division, инженеры получают ряд существенных преимуществ. Во-первых, это быстродействие. Время восстановления обратного сопротивления у барьера Шоттки практически отсутствует, так как там не происходит накопления неосновных носителей заряда. Это позволяет использовать диод в высокочастотных преобразователях без существенных потерь на переключение.

Во-вторых, низкое тепловыделение. Меньшее падение напряжения означает, что меньше энергии рассеивается в виде тепла. Это позволяет либо уменьшить размеры радиаторов, либо увеличить плотность мощности устройства. В-третьих, надежность бренда. Vishay General Semiconductor - Diodes Division проводит строгий контроль качества на всех этапах производства. Это снижает процент брака и гарантирует стабильность партии компонентов, что критично для серийного производства промышленного оборудования.

Сравнение с аналогами

На рынке присутствует множество решений со схожими параметрами. Чтобы понять место модели в своем классе, рассмотрим сравнительную таблицу. Мы включили основные электрические параметры, тип корпуса и ценовую категорию. Обратите внимание, что некоторые аналоги могут иметь различия в тепловых характеристиках или максимальных импульсных токах.

Как видно из таблицы, MBRF1635-E3 предлагает оптимальный баланс между изоляцией корпуса и электрическими параметрами. Аналог от On Semi может не иметь полной изоляции, что потребует дополнительных мер при монтаже. Модель от IR часто используется в более бюджетных решениях, но может уступать в стабильности параметров при предельных температурах. Выбор конкретного аналога зависит от требований вашей схемы и доступности компонентов на складе.

Монтаж и эксплуатация

Правильная установка компонента гарантирует долгий срок службы. Поскольку корпус ITO220AC предназначен для монтажа на радиатор, необходимо обеспечить хороший тепловой контакт. Используйте термопасту высокой теплопроводности между поверхностью корпуса и радиатором. Затяжка крепежного винта должна производиться с рекомендуемым моментом, обычно это 0.4-0.6 Нм для таких корпусов. Перетяжка может привести к разрушению керамической изоляции внутри корпуса.

При пайке выводов соблюдайте температурный режим. Хотя компонент рассчитан на высокие температуры эксплуатации, длительный нагрев выше 260 градусов Цельсия при монтаже может повредить внутреннюю структуру кристалла. Рекомендуется использовать профиль пайки, соответствующий стандартам IPC. Кроме того, убедитесь, что пути протекания тока на печатной плате имеют достаточную ширину для пропуска 16 ампер без перегрева дорожек.

В заключение хочется отметить, что качество элементной базы определяет надежность всего изделия. Использование проверенных решений от лидеров рынка снижает риски простоев оборудования. Если вы ищете надежный компонент для вашего следующего проекта, стоит рассмотреть именно эту серию. Купить MBRF1635-E3 выпрямительный диод Шоттки DIODE SCHOTTKY 35V 16A ITO220AC Vishay General Semiconductor - Diodes Division с бесплатной доставкой в Эиком.
