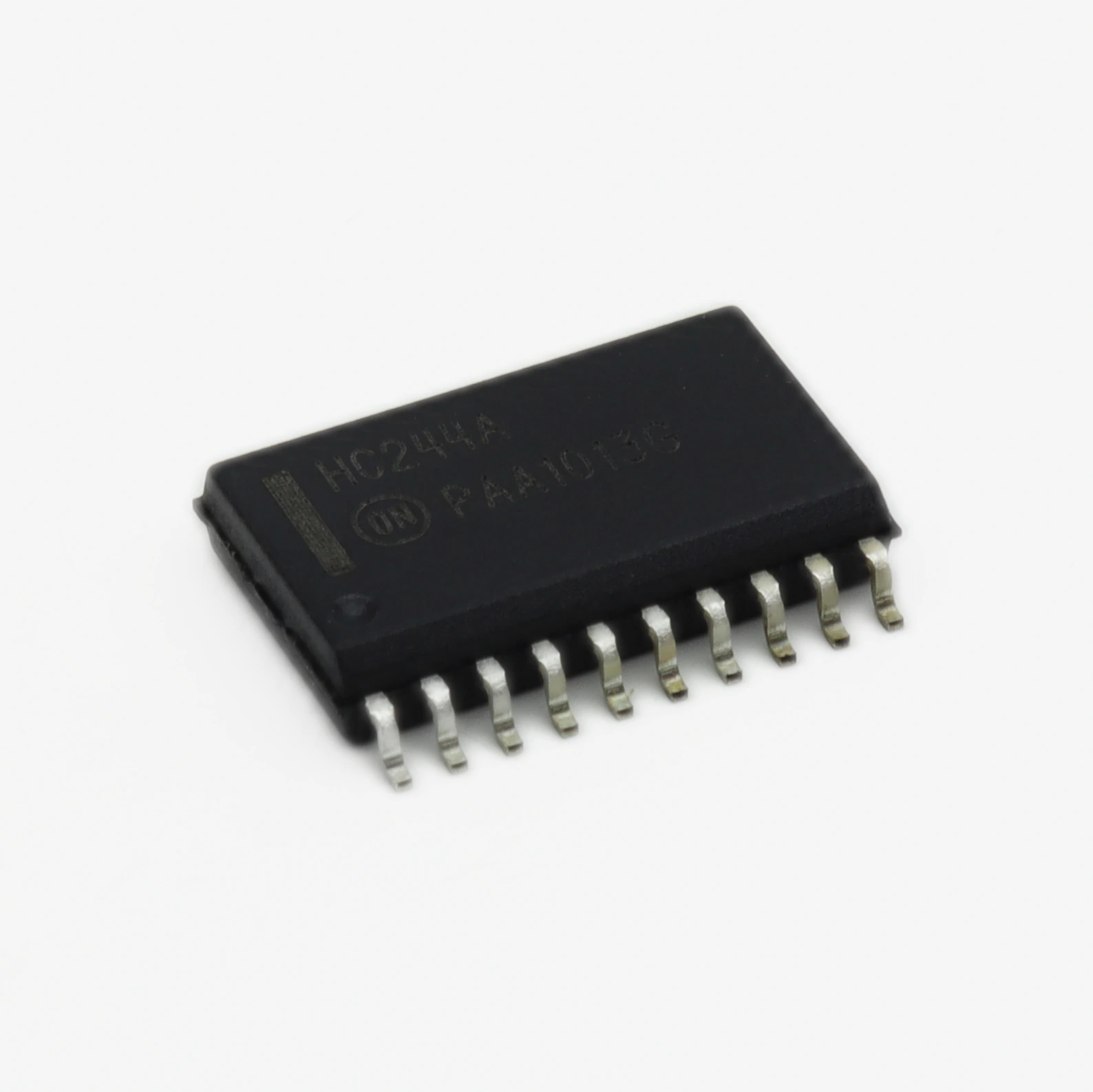

Обзор и технические характеристики MC74HC244ADWG восьмиканального буфера/драйвера от onsemi

MC74HC244ADWG — это восьмиканальный (октальный) буфер/драйвер линии с неинвертирующими выходами и тремя состояниями (3-state) от onsemi, представлен в разделе интегральные микросхемы и предназначен для усиления сигналов в цифровых цепях. Данное устройство относится к семейству высокоскоростной кремниевой КМОП-логики и обеспечивает эффективную передачу данных между различными узлами электронной системы. Инженеры часто выбирают эту позицию благодаря стабильным электрическим параметрам и широкому диапазону рабочих напряжений. В данном обзоре мы детально разберем архитектуру, преимущества и сферы применения этого компонента.

Содержание

• Общее описание и назначение
• Технические характеристики
• Ключевые преимущества
• Сравнение с аналогами
• Рекомендации по монтажу

Общее описание и назначение

Устройство MC74HC244ADWG представляет собой неинвертирующий буфер и драйвер линии с тремя состояниями выходов. Основная задача компонента заключается в управлении шиной данных, где требуется изоляция источника сигнала от нагрузки. Благодаря наличию восьми независимых каналов, микросхема позволяет одновременно обрабатывать байт информации, что критически важно для параллельных интерфейсов связи. Логика работы строится на базе технологии High-Speed CMOS, что обеспечивает быстродействие, сопоставимое с технологиями Schottky TTL, но при значительно меньшем энергопотреблении.

В системах промышленной автоматизации MC74HC244ADWG от onsemi часто используется для драйверирования шин памяти, адресных декодеров и различных периферийных устройств. Наличие выходов с тремя состояниями позволяет подключать несколько устройств к одной общей шине без конфликтов, активируя только необходимый источник данных в конкретный момент времени. Это свойство делает компонент незаменимым при построении сложных микропроцессорных систем и контроллеров ввода-вывода.

Технические характеристики

Для корректного внедрения компонента в проект необходимо учитывать его электрические параметры. Микросхема: IC BUFFER NON-INVERT 6V 20SOIC MC74HC244ADWG onsemi обладает следующими ключевыми спецификациями:

• Напряжение питания: от 2.0 В до 6.0 В.
• Максимальное выходное напряжение: до 6.0 В.
• Входной ток: максимум 1.0 мкА при высоком уровне.
• Ток покоя: максимум 40.0 мкА.
• Время задержки распространения: типично 15 нс при 5 В.
• Рабочая температура: от -55°C до +125°C.
• Тип корпуса: 20SOIC (ширина 7.50 мм).
• Количество выходов: 8 каналов.
• Логический тип: Неинвертирующий буфер.

Важно отметить, что входные уровни совместимы с логикой TTL и CMOS, что упрощает интеграцию с устаревшими системами и современными микроконтроллерами. Входные защиты от статического электричества обеспечивают надежность компонента при монтаже и эксплуатации в условиях промышленная автоматика. Пороговые напряжения переключения зависят от уровня питания, что позволяет гибко настраивать логику работы схемы в зависимости от требований проекта.

Ключевые преимущества

Выбор именно этой модели обусловлен рядом технических достоинств. Во-первых, низкое потребляемая мощность в статическом режиме делает устройство идеальным для энергоэффективных решений. Во-вторых, высокая нагрузочная способность выходов позволяет подключать достаточно емкие нагрузки без дополнительных усилителей. В-третьих, симметричные выходные характеристики обеспечивают одинаковую скорость нарастания и спада сигнала, что снижает уровень электромагнитных помех.

Корпусное исполнение SOIC-20 удобно для автоматизированного поверхностного монтажа (SMT), что снижает стоимость производства печатных плат. Компактные габариты позволяют экономить место на плате, оставля пространство для других функциональных узлов. Надежность паяных соединений в данном корпусе проверена временем и соответствует международным стандартам качества. Кроме того, широкий температурный диапазон гарантирует стабильную работу в жестких условиях эксплуатации, включая уличное оборудование и промышленные шкафы.

Сравнение с аналогами

На рынке присутствует несколько альтернативных решений от других производителей. Ниже приведена сравнительная таблица, помогающая выбрать оптимальный вариант для вашей задачи. Обратите внимание, что MC74HC244ADWG от onsemi демонстрирует баланс между стоимостью и производительностью.

Как видно из таблицы, основные электрические параметры у конкурентов схожи, однако различия могут быть в доступности на складе и условиях поставки. Важно проверять актуальный логический уровень и совместимость выводов при замене одного производителя на другого, хотя стандарт HC обычно гарантирует полную функциональную совместимость.

Рекомендации по монтажу

При установке компонента на печатную плату следует соблюдать правила работы с КМОП-структурами. Все неиспользуемые входы должны быть подключены к земле или питанию, чтобы избежать неопределенного состояния и повышенного потребления тока. Рекомендуется использовать развязывающие конденсаторы рядом с выводами питания для фильтрации высокочастотных шумов. При пайке необходимо контролировать температурный профиль, чтобы не повредить пластиковый корпус и внутренние кристаллы.

Для защиты от электростатического разряда рекомендуется использовать заземленные браслеты и антистатические покрытия рабочих мест. Защита от статики встроена в чип, но чрезмерные нагрузки могут вывести устройство из строя. После монтажа желательно провести визуальный контроль качества пайки и тестирование функциональности цепи под напряжением. Соблюдение этих правил продлит срок службы оборудования и обеспечит безотказную работу системы.

В заключение, Микросхема: IC BUFFER NON-INVERT 6V 20SOIC MC74HC244ADWG onsemi является проверенным решением для задач цифровой логики. Ее надежность и доступность делают ее популярным выбором среди разработчиков электроники. Купить MC74HC244ADWG Микросхема: IC BUFFER NON-INVERT 6V 20SOIC onsemi с бесплатной доставкой в Эиком.
