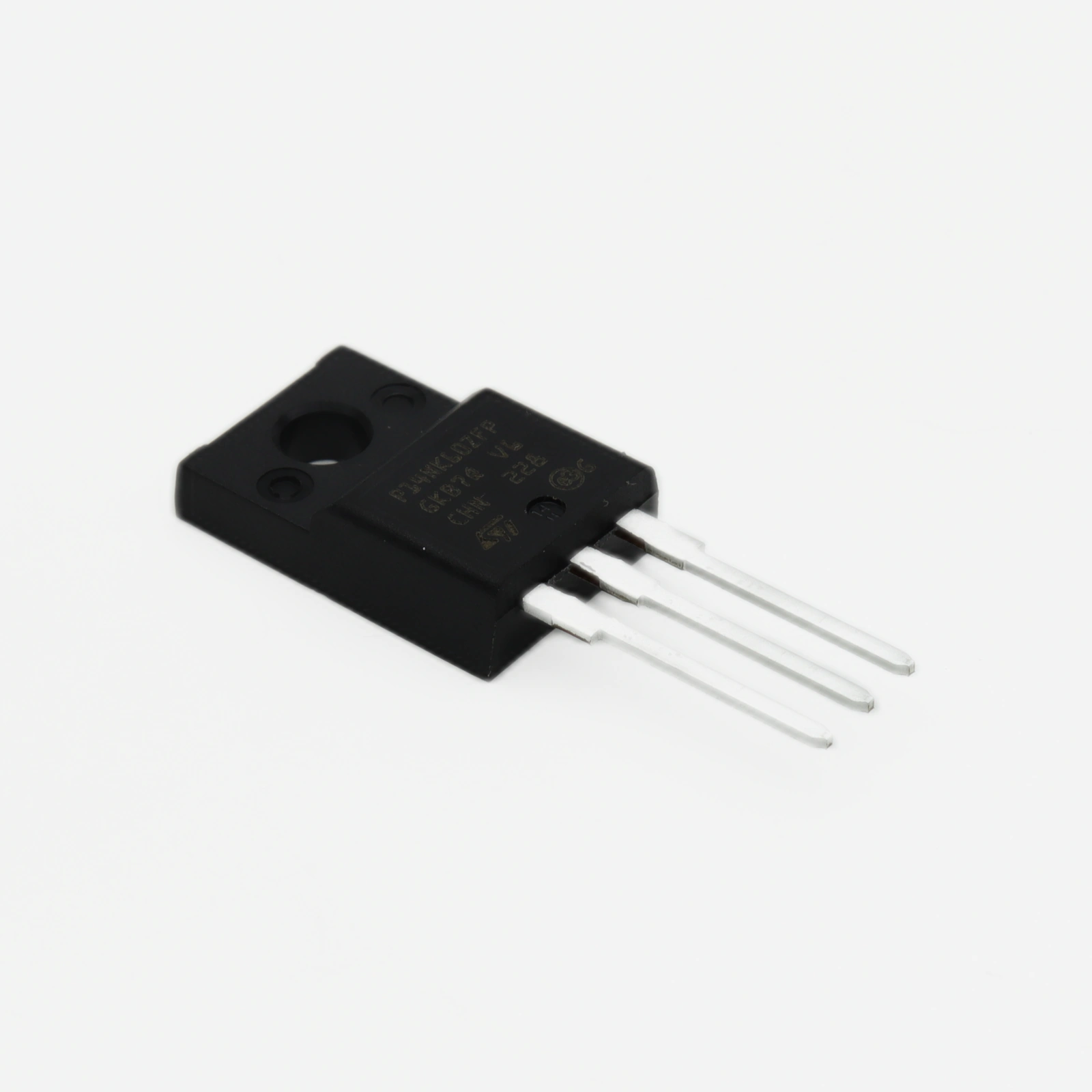

Обзор и технические характеристики STP14NK60ZFP N-канальный силовой полевой транзистор от STMicroelectronics

STP14NK60ZFP — это N-канальный силовой полевой транзистор от STMicroelectronics, представлен в разделе дискретные полупроводники нашего каталога. Данное устройство разработано для работы в цепях высокого напряжения и обеспечивает эффективное переключение токов до 13.5 Ампер при напряжении стока 600 Вольт. Инженеры часто выбирают эту модель благодаря изолированному корпусу TO220FP, который упрощает монтаж на радиаторы без использования дополнительных изолирующих прокладок. В этом обзоре мы подробно разберем электрические параметры, области применения и преимущества использования компонента STP14NK60ZFP от STMicroelectronics в промышленной автоматике.

Содержание

• Общее описание и расшифровка маркировки
• Технические характеристики и параметры
• Ключевые преимущества серии ZFP
• Сравнение с аналогами и конкурентами
• Особенности монтажа и теплоотвода

Общее описание и расшифровка маркировки

Модель STP14NK60ZFP относится к классу высоковольтных полевых транзисторов структуры MOSFET. Аббревиатура N-CH указывает на канал N-типа, что является стандартом для большинства силовых ключей в импульсной технике. Цифра 600 в маркировке обозначает максимальное напряжение сток-исток (Vdss), равное 600В, что позволяет использовать транзистор в сетях 220В и 380В с необходимым запасом прочности. Ток стока составляет 13.5А, что достаточно для управления нагрузками средней мощности, такими как двигатели вентиляторов, трансформаторы источников питания или светодиодные драйверы.

Суффикс ZFP в названии указывает на наличие встроенной защиты по затвору (Zener Protected). Это критически важная особенность, которая повышает надежность устройства при коммутации индуктивных нагрузок. Корпус TO220FP является полностью изолированным (Full Pack), что означает, что металлическая площадка крепления не имеет электрического контакта с выводом стока. Это свойство значительно ускоряет сборку устройств, так как исключает риск короткого замыкания на радиатор охлаждения и убирает необходимость в слюдяных прокладках.

Компонент MOSFET N-CH 600V 13.5A TO220FP STP14NK60ZFP STMicroelectronics широко применяется в разработке блоков питания для промышленного оборудования, где требуется высокая энергоэффективность и компактность. Благодаря технологиям производства STMicroelectronics, транзистор демонстрирует низкое сопротивление в открытом состоянии, что снижает тепловыделение и позволяет уменьшить габариты конечного изделия.

Технические характеристики и параметры

Для правильного выбора элемента необходимо учитывать не только базовые значения напряжения и тока, но и динамические характеристики. Ниже приведены ключевые параметры, которые влияют на работу схемы в реальных условиях эксплуатации.

Напряжение сток-исток (Vdss) составляет 600 Вольт при температуре кристалла 25 градусов Цельсия. Это значение гарантирует работу в сетях с нестабильным напряжением без пробоя переходов. Ток стока (Id) равен 13.5 Ампера при температуре корпуса 25 градусов, однако при нагреве до 100 градусов допустимый ток снижается, что необходимо учитывать при расчете системы охлаждения. Сопротивление открытого канала (Rds(on)) типически находится в диапазоне 0.35-0.45 Ом, что обеспечивает низкие потери мощности на переключение.

Важным параметром является заряд затвора (Qg), который влияет на скорость переключения и требования к драйверу управления. У модели STP14NK60ZFP этот парамет оптимизирован для работы в частотном диапазоне до 100 кГц. Рабочий диапазон температур окружающей среды составляет от -55 до +150 градусов Цельсия, что позволяет использовать устройство в жестких промышленных условиях. Мощность рассеивания ограничена тепловым сопротивлением корпус-окружающая среда и составляет около 30 Вт без радиатора, но с правильным теплоотводом может быть значительно увеличена.

Ключевые преимущества серии ZFP

Серия ZFP от бренда STMicroelectronics выделяется на фоне конкурентов благодаря встроенной защите. В обычных MOSFET превышение напряжения на затворе даже на несколько вольт может привести к необратимому повреждению оксидного слоя. В данной модели интегрированный стабилитрон ограничивает напряжение затвор-исток, защищая компонент от статического электричества и выбросов напряжения при монтаже. Это снижает процент брака на производстве и повышает надежность готового изделия в эксплуатации.

Еще одним преимуществом является низкий уровень электромагнитных помех. Конструкция кристалла минимизирует паразитные емкости, что снижает скорость нарастания напряжения (dV/dt) и уменьшает излучаемые помехи. Это особенно важно для устройств, проходящих сертификацию по стандартам электромагнитной совместимости (ЭМС). Использование транзистора STP14NK60ZFP от STMicroelectronics в импульсных источниках питания позволяет достичь КПД выше 90%, что соответствует современным требованиям энергоэффективности.

Изолированный корпус TO220FP также дает преимущество в безопасности обслуживания. Поскольку радиатор не находится под высоким потенциалом, риск поражения электрическим током при касании корпуса устройства сведен к минимуму. Это упрощает конструкцию защитных кожухов и снижает требования к изоляции внутри шкафов автоматики.

Сравнение с аналогами и конкурентами

На рынке присутствует множество аналогичных решений от ведущих производителей полупроводников. Для выбора оптимального компонента стоит сравнить технические параметры и ценовую категорию. В таблице ниже представлены основные конкуренты модели STP14NK60ZFP .

Как видно из сравнения, модель от STMicroelectronics занимает устойчивую позицию благодаря балансу цены и наличия встроенной защиты. Аналоги от Infineon часто предлагают чуть более высокое напряжение, но стоят дороже. Решения от OnSemi могут быть дешевле, но требуют внимательного отношения к напряжению пробоя. Выбор в пользу STP14NK60ZFP оправдан в случаях, когда требуется надежность и простота монтажа изолированного корпуса.

Особенности монтажа и теплоотвода

При установке транзистора STP14NK60ZFP необходимо соблюдать правила монтажа для силовых полупроводников. Несмотря на изолированный корпус, рекомендуется использовать термопасту для улучшения теплопередачи от кристалла к радиатору. Тепловое сопротивление перехода кристалл-корпус составляет около 3.5 К/Вт, поэтому эффективный отвод тепла критически важен для работы на максимальных токах. Крепление осуществляется винтом через отверстие в корпусе, момент затяжки не должен превышать 0.6 Нм, чтобы не повредить пластик корпуса.

При пайке выводов следует контролировать температуру жала паяльника, не превышая 260 градусов Цельсия в течение более 5 секунд. Перегрев выводов может привести к расслоению внутренних соединений. Для защиты затвора от статического электричества при монтаже рекомендуется использовать заземленные инструменты. В схемах управления желательно устанавливать резистор между затвором и истоком номиналом 10-100 кОм для предотвращения ложных срабатываний.

Правильная организация печатной платы также влияет на надежность. Силовые дорожки должны быть достаточно широкими для пропуска тока 13.5А без перегрева. Зона вокруг компонента должна быть свободна от нагревающихся элементов. Соблюдение этих рекомендаций позволит полностью раскрыть потенциал устройства N-канальный силовой полевой транзистор STP14NK60ZFP STMicroelectronics и обеспечить долгий срок службы оборудования.

Купить STP14NK60ZFP N-канальный силовой полевой транзистор (MOSFET N-CH 600V 13.5A TO220FP) STMicroelectronics с бесплатной доставкой в Эиком.
