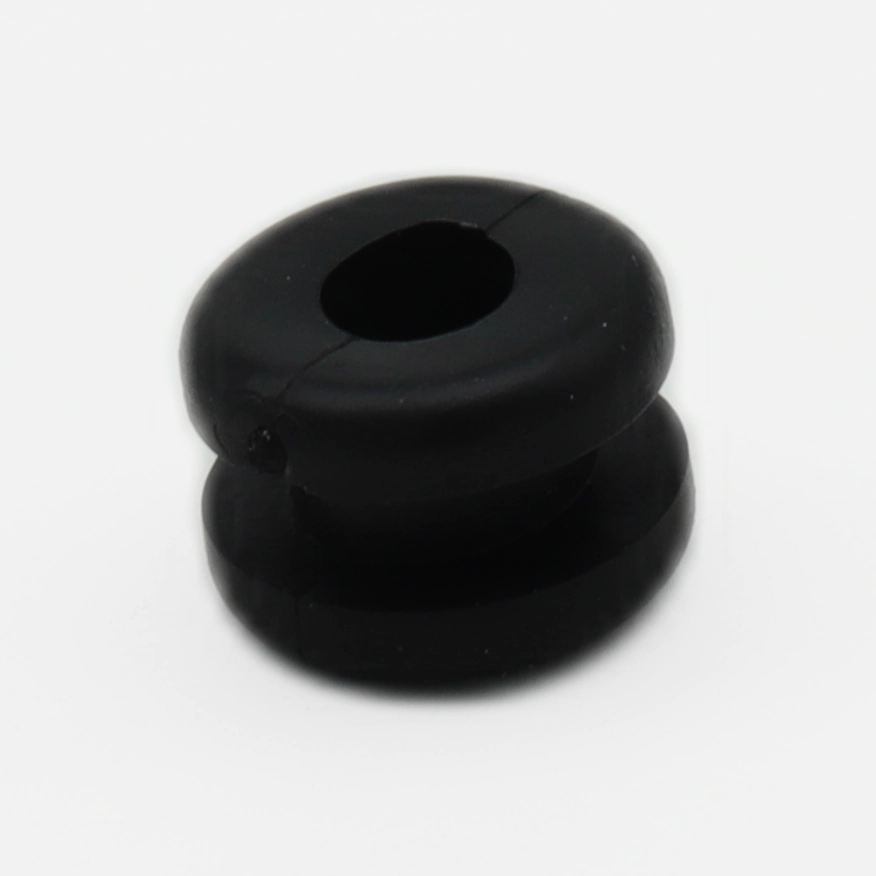

Обзор кабельного ввода 633-02020: особенности уплотнения ПВХ при малом диаметре

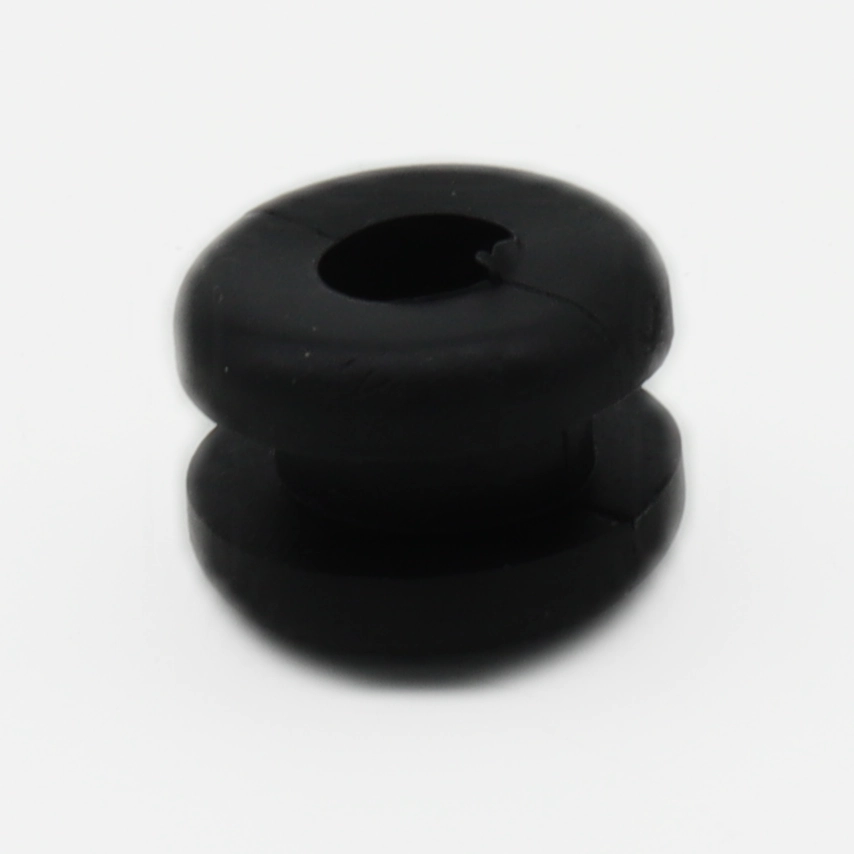

Как обеспечить герметичный ввод кабеля в тонкостенную панель без рассверливания? Кабельный ввод 633-02020 производства HellermannTyton решает именно эту задачу: он рассчитан на монтажное отверстие 6,4 мм и пропускает провод диаметром до 4 мм, сохраняя защиту от пыли и влаги. Корпус из ПВХ чёрного цвета устойчив к УФ-излучению и большинству промышленных реагентов. Модель представлена в разделе Электронные компоненты и востребована при сборке корпусов с ограниченными допусками по толщине стенки.

Кратко о главном

Важно для применения: кабельный ввод 633-02020 имеет диаметр монтажного отверстия 6,4 мм, диаметр кабельного отверстия 4 мм, выполнен из ПВХ, цвет — чёрный. Работает в диапазоне температур от −40 °C до +85 °C — подходит для внутренней и наружной установки в промышленных шкафах и приборных панелях.

Содержание

• Как правильно установить ввод в тонкую панель?
• Что даёт ПВХ-корпус на практике?
• Сравнение с альтернативными решениями
• Типовые области применения

Как правильно установить ввод в тонкую панель?

С технической точки зрения, монтажное отверстие 6,4 мм соответствует стандартному пробойнику 1/4″, что упрощает подготовку панели прямо на объекте. Однако важный нюанс: при толщине панели менее 0,8 мм буртик ввода может не обеспечить достаточного прижима. В таких случаях рекомендуем использовать дополнительную прижимную шайбу из нержавеющей стали — это предотвратит проворачивание корпуса при затяжке кабеля.

Обратите внимание, что усилие запрессовки не должно превышать 30 Н, иначе ПВХ-корпус может деформироваться и потерять герметичность. Для массового монтажа удобно использовать пневматический пресс с ограничителем хода.

Что даёт ПВХ-корпус на практике?

Если рассматривать применение в реальных условиях, поливинилхлорид обеспечивает баланс между механической прочностью и эластичностью. В отличие от нейлона, данный материал не трескается при многократных изгибах тонкой стенки, а в сравнении с силиконом — сохраняет форму при длительном сжатии кабелем.

Практический совет, которого нет в даташите: перед установкой в панель, обработанную порошковой краской, рекомендуется слегка пройтись калибром 6,4 мм по отверстию — слой краски толщиной 60–80 мкм может «съесть» допуск, и ввод придётся запрессовывать с усилием, что повышает риск микротрещин. Эта простая операция занимает секунды, но значительно снижает процент брака при серийной сборке щитов.

Сравнение с альтернативными решениями

При выборе между 633-02020 и 161-02020 учитывайте условия эксплуатации: первый лучше для гибких панелей с вибрацией, второй — для стационарных щитов с высокими температурами. Модель SK 4 может заменить данный компонент, если допустимы отклонения по УФ-стойкости; в остальных случаях рекомендуем оригинал.

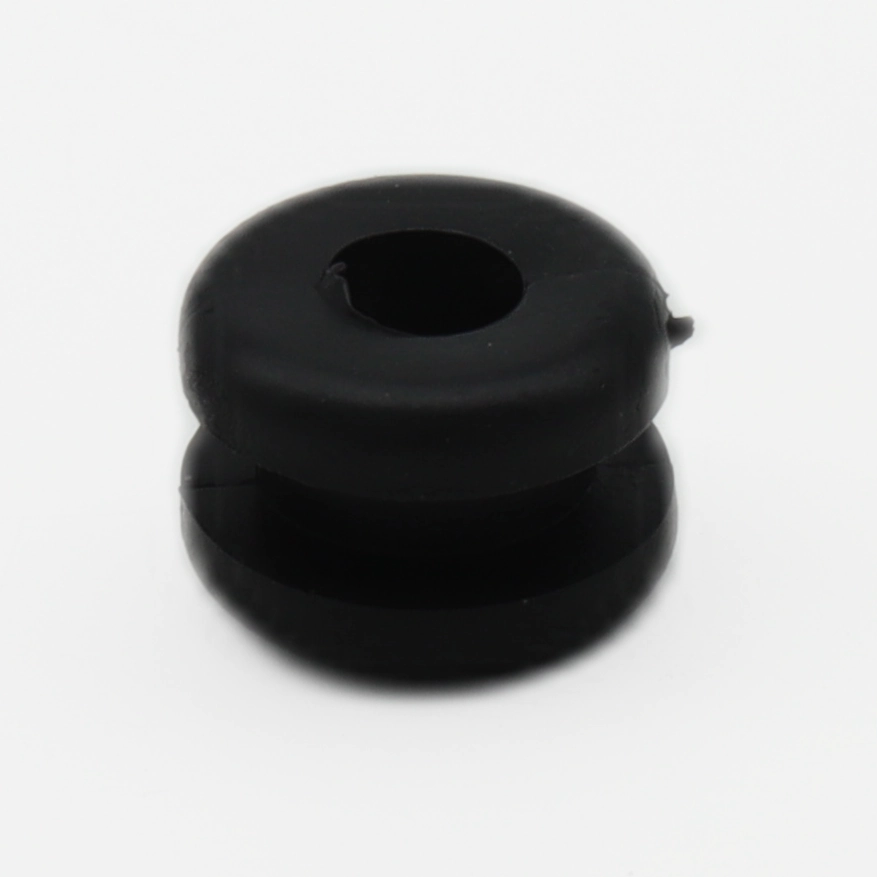

Типовые области применения

633-02020 находит применение в следующих устройствах и системах:

• Промышленные распределительные щиты: обеспечивает герметичный ввод сигнальных кабелей через боковые панели, защищая внутреннюю электронику от конденсата и металлической стружки.
• Наружные корпуса датчиков: чёрный ПВХ устойчив к солнечному излучению, что позволяет использовать ввод в уличных измерительных блоках без дополнительного кожуха.
• Транспортные панели управления: вибростойкая запрессовка и эластичность материала предотвращают нарушение герметичности при тряске и вибрации в подвижном составе.

Ключевой вывод: кабельный ввод 633-02020 от HellermannTyton — оптимальное решение для герметизации тонкостенных панелей, где критичны малый диаметр, устойчивость к УФ и эластичность при вибрации.
