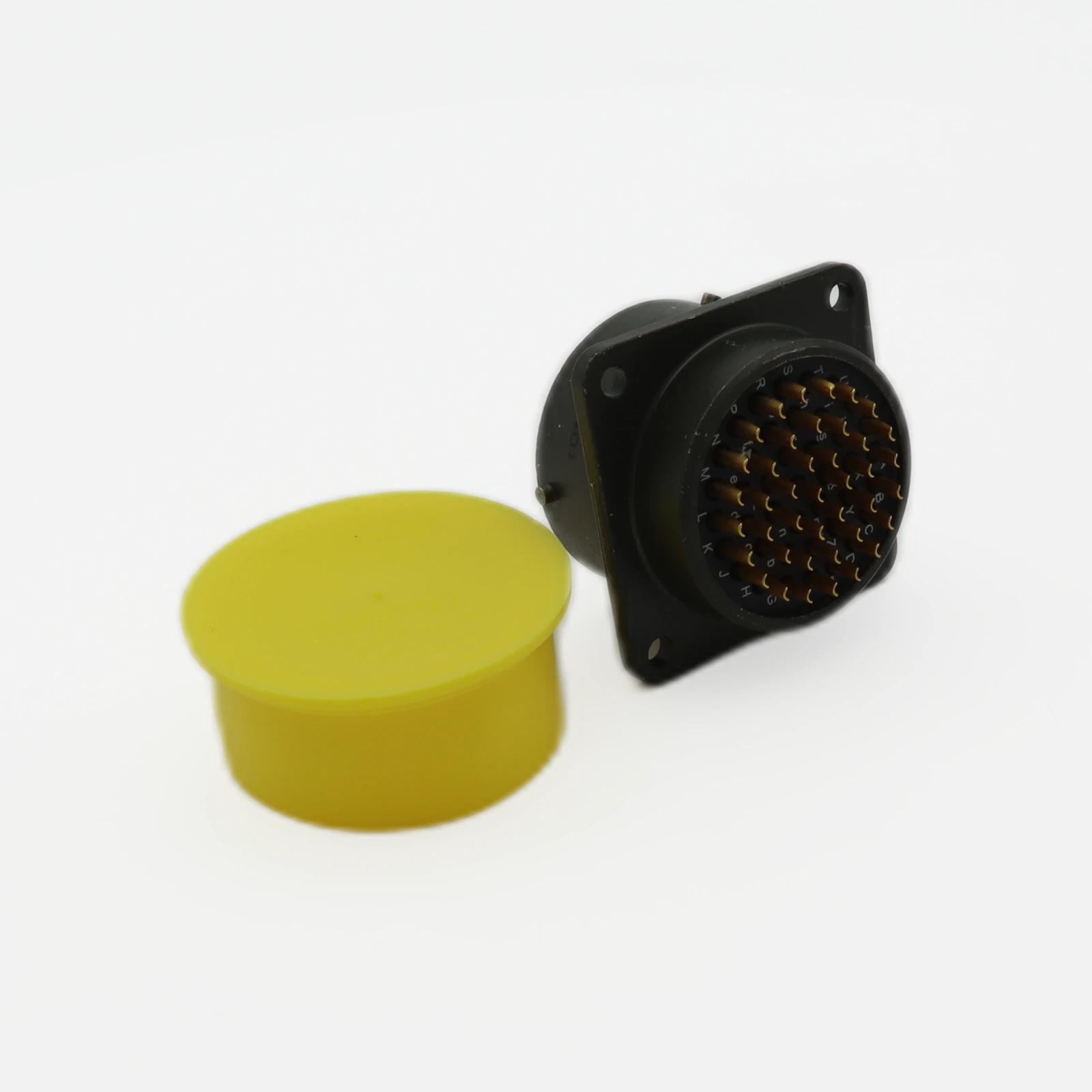

Обзор панельного круглого разъёма PT02E2041S: особенности герметичного монтажа

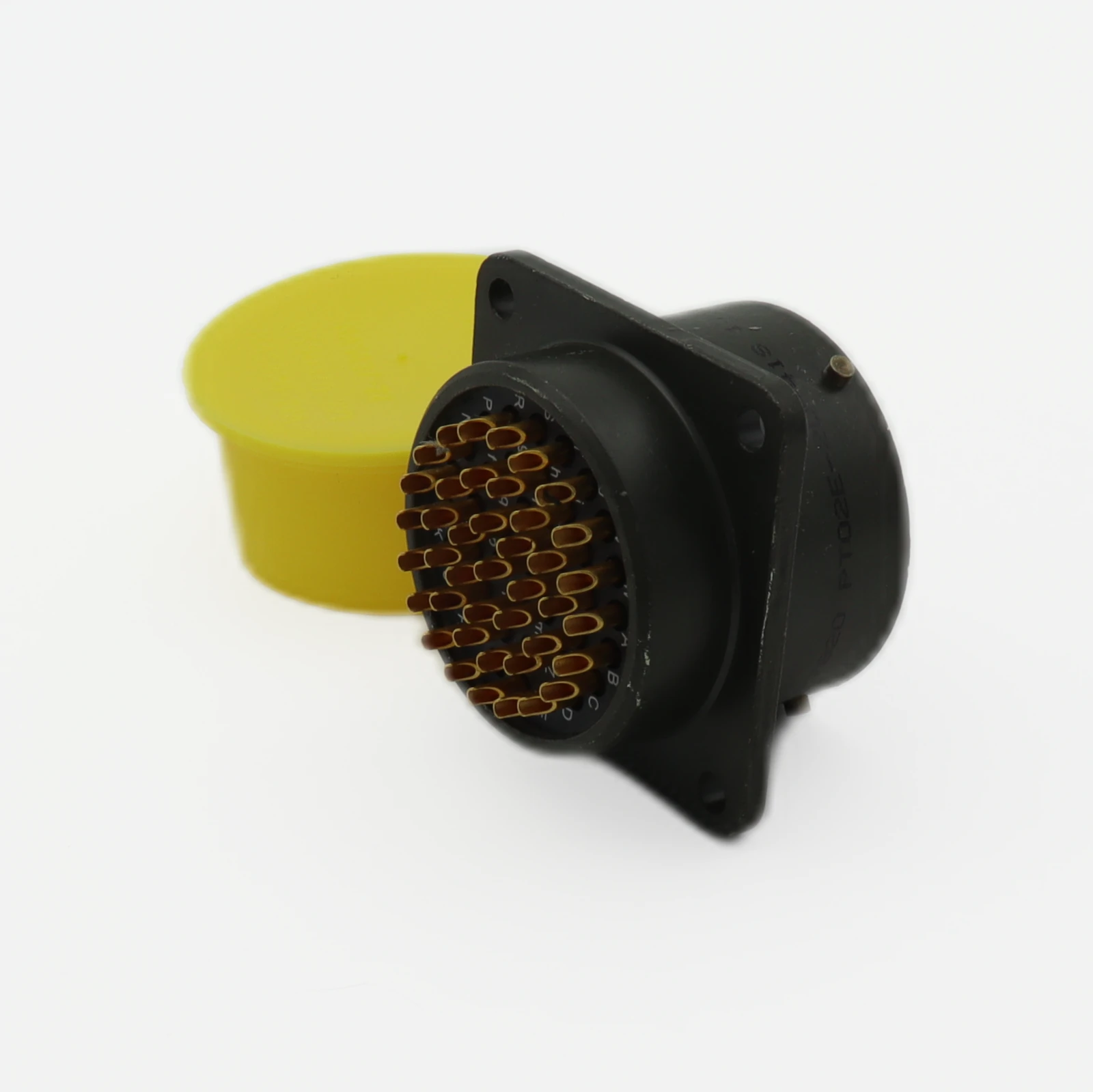

Как обеспечить герметичное соединение в условиях повышенной влажности и вибрации? Панельный круглый разъём PT02E2041S от AMPHENOL INDUSTRIAL — это корпусная розетка серии PT с байонетным сочленением и 41 контактом под пайку, представлен в разделе круглые разъемы. Данный элемент предназначен для стационарного монтажа на панель оборудования и обеспечивает надёжный электрический контакт в промышленных и военных системах.

Важно для применения

Важно для применения: разъём имеет 41 контакт с типом монтажа пайка в панель, байонетную фиксацию корпуса, алюминиевый корпус с хромовым покрытием. Работает в диапазоне температур от −55 °C до +125 °C — подходит для промышленной автоматики, авионики и систем связи в жёстких условиях эксплуатации.

Содержание

• Как правильно выполнить монтаж на панель?
• Что важно знать о контактной группе?
• Какие аналоги стоит рассмотреть?
• В каких устройствах используется?

Как правильно выполнить монтаж на панель?

С технической точки зрения, корпусная розетка PT02E2041S устанавливается в круглое отверстие панели с последующей фиксацией фланцевыми винтами. Важный нюанс: посадочное отверстие должно быть выполнено с допуском не хуже ±0,1 мм, иначе при затяжке фланца корпус испытывает механическое напряжение, что со временем приводит к микротрещинам уплотнительного кольца. На практике инженеры часто пренебрегают моментом затяжки крепёжных винтов — рекомендуемое значение составляет 0,45 Н·м. Превышение этого параметра деформирует алюминиевый фланец и нарушает герметичность IP67.

Для данного разъёма критична подготовка контактных полостей перед пайкой. Остатки флюса между контактами, расположенными с плотным шагом, создают проводящие мостики при увлажнении. Используйте безотмывочный флюс с низким содержанием твёрдых остатков или ультразвуковую очистку после пайки.

Что важно знать о контактной группе?

Если рассматривать применение в реальных условиях, стоит обратить внимание на материал контактов — медный сплав с золотым покрытием толщиной не менее 0,76 мкм. Это обеспечивает стабильное переходное сопротивление менее 8 мОм на протяжении всего срока службы. Байонетная фиксация серии PT гарантирует защиту от случайного рассоединения при вибрации до 147 м/с², что подтверждено испытаниями по MIL-STD-202.

При подборе ответной части (вилки) убедитесь, что ключ позиционирования совпадает по модификации. Серия PT имеет несколько вариантов ключей (A, B, C, D, E, G), и механическая несовместимость предотвращает ошибочное соединение цепей разного назначения.

Какие аналоги стоит рассмотреть?

Обратите внимание, что MS3102E20-41S от ITT CANNON имеет аналогичную раскладку контактов и габариты корпуса, но отличается материалом уплотнителя — это важно при эксплуатации в условиях агрессивных сред, где требуется стойкость к маслам и топливу.

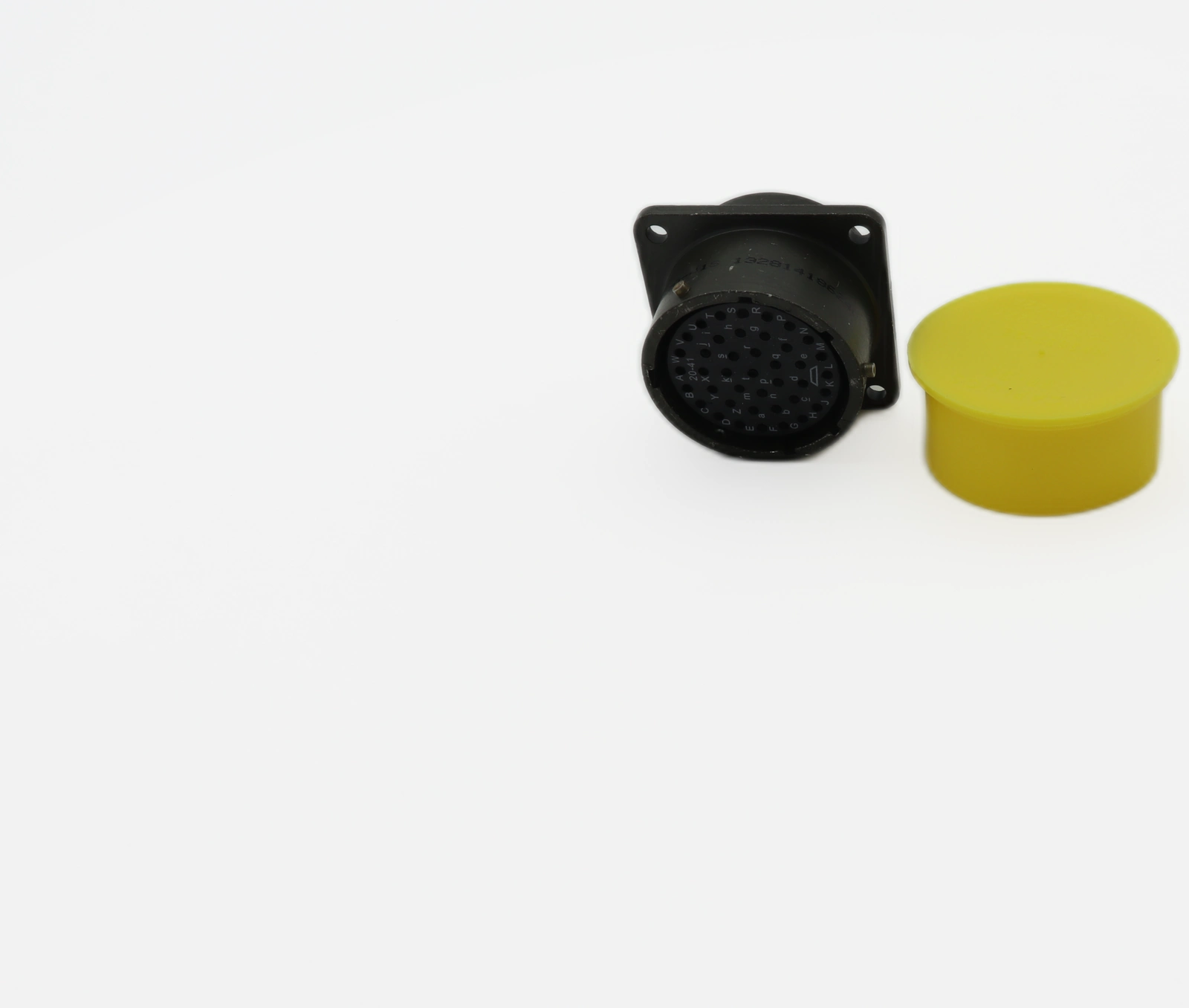

Где применяется панельный разъём

PT02E2041S находит применение в следующих устройствах и системах:

• Промышленные контроллеры ввода-вывода: обеспечивает коммутацию аналоговых и дискретных сигналов между модулями в условиях цеховой пыли и вибрации.
• Бортовые системы связи: служит интерфейсным узлом для подключения антенных модулей и блоков обработки сигналов на подвижных платформах.
• Морское навигационное оборудование: герметичный корпус защищает контактную группу от коррозии при длительном воздействии солёного тумана.

Ключевой вывод: панельный разъём PT02E2041S — проверенное решение для герметичного стационарного подключения с высокой плотностью контактов и стойкостью к экстремальным температурам.

AMPHENOL INDUSTRIAL PT02E2041S доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте AMPHENOL INDUSTRIAL.
