Технический разбор микровыключателя D3V-161-1C5: надёжная коммутация при повышенных токах

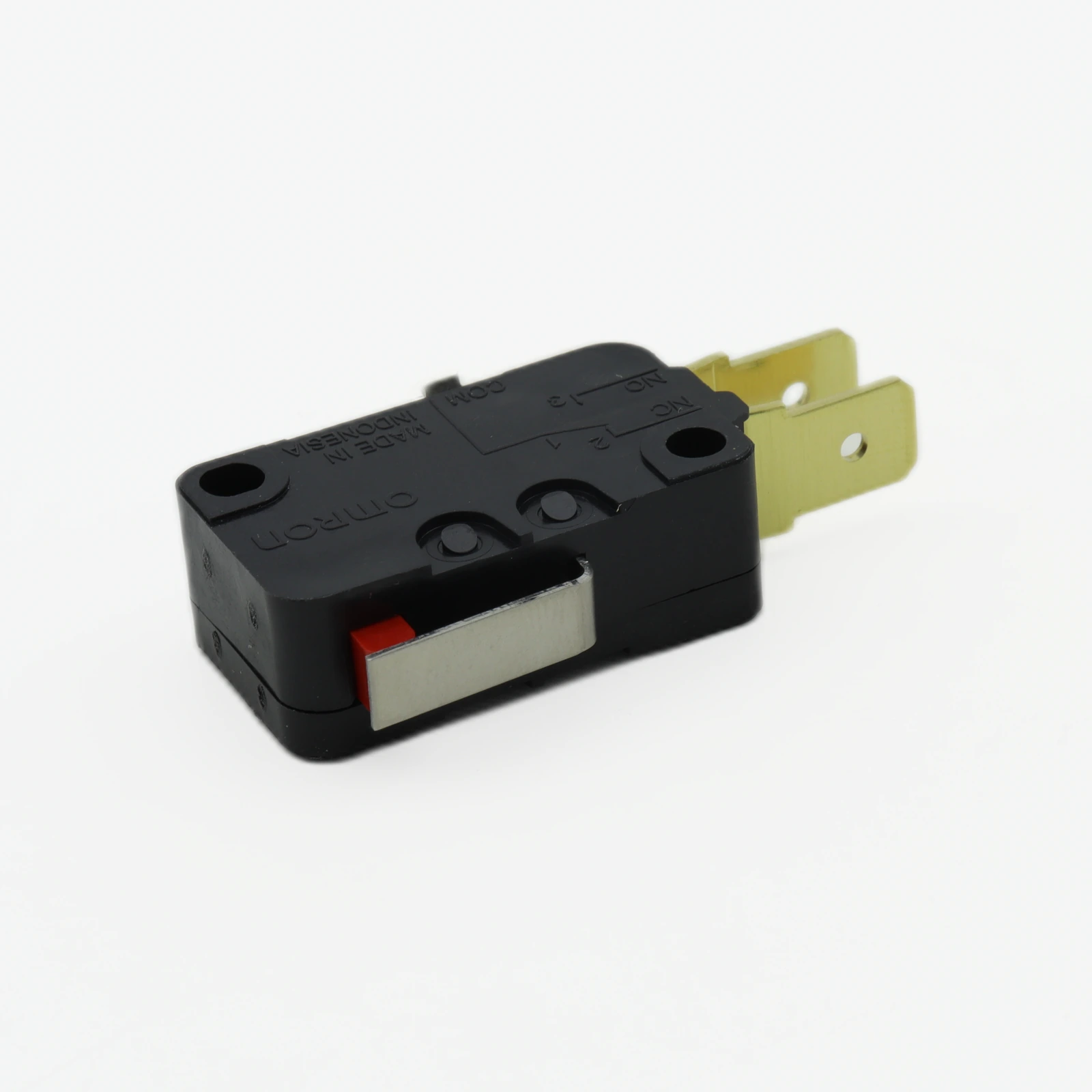

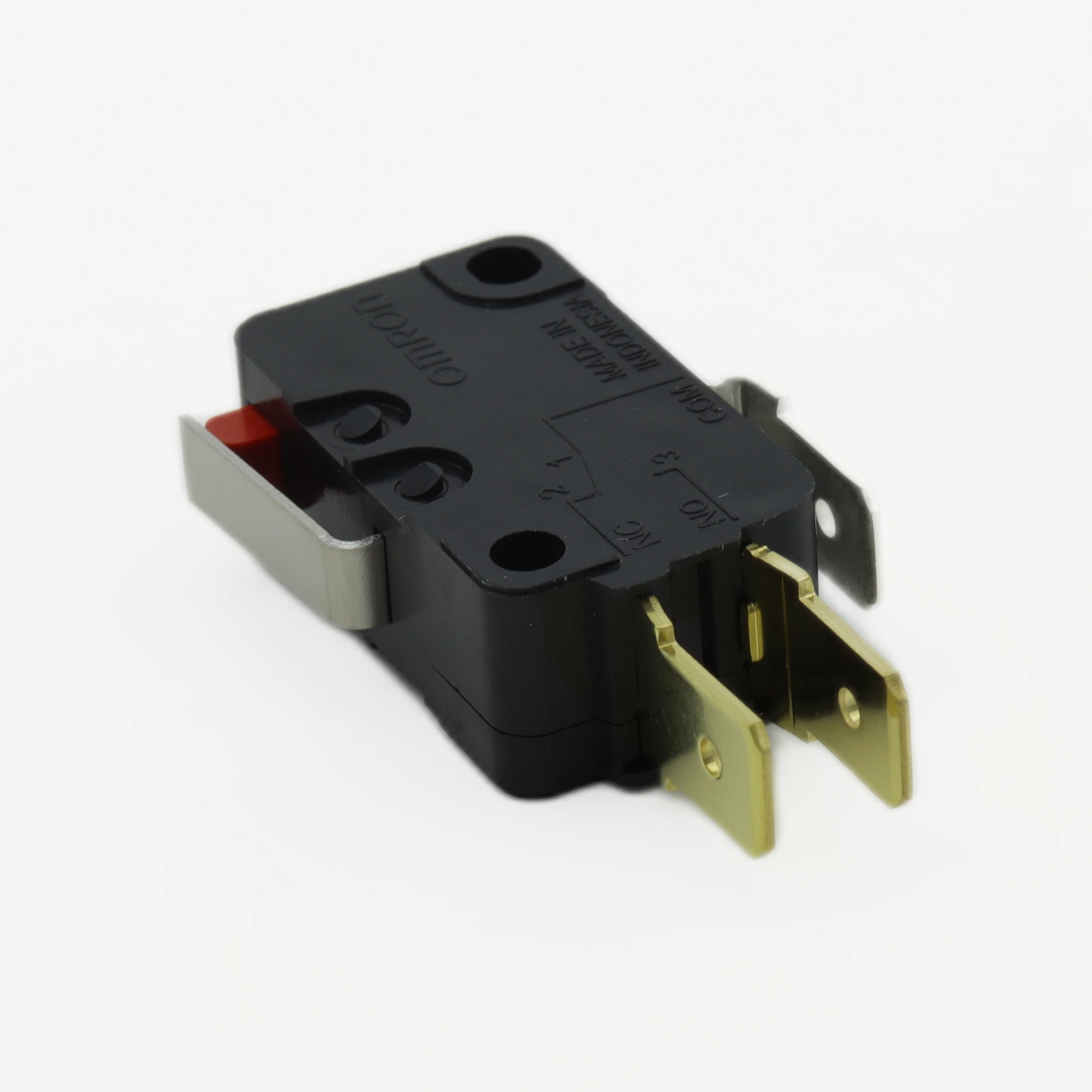

Как обеспечить стабильную коммутацию силовых цепей в компактном корпусе? Микровыключатель D3V-161-1C5 от OMRON OCB — это snap-action переключатель с контактной группой SPDT, рассчитанный на коммутируемый ток до 16 А при напряжении 250 В. Модель представлена в разделе Переключатели мгновенного действия, Концевые переключатели и предназначена для применения в промышленной автоматике, бытовой технике и системах управления, где критична точность и повторяемость срабатывания.

Ключевые параметры для проектировщика

Важно для применения: данный микровыключатель имеет контактную группу SPDT (перекидной контакт), коммутируемый ток до 16 А и рабочее напряжение до 250 В переменного тока. Механический ресурс составляет до 10 миллионов срабатываний, тип срабатывания — snap-action (мгновенный). Работает в диапазоне температур от −40 °C до +85 °C — подходит для промышленного оборудования и бытовой техники.

Содержание

• Какие нюансы монтажа нужно учесть?
• Как защитить контакты от индуктивных нагрузок?
• Какие аналоги доступны на рынке?
• Типовые области применения

Какие нюансы монтажа нужно учесть?

С технической точки зрения, микровыключатели серии D3V требуют особого внимания к усилию срабатывания. Для D3V-161-1C5 этот параметр находится в диапазоне, характерном для 16-амперных исполнений, — порядка 1,96–4,9 Н. При проектировании узла активации необходимо убедиться, что толкатель или кулачок механизма обеспечивает ход не менее 0,5 мм до точки переключения, иначе ресурс контактов снизится из-за неполного snap-action срабатывания.

Обратите внимание на ориентацию корпуса при пайке выводов. Хотя завод-изготовитель допускает ручную пайку, длительность контакта жала паяльника с выводом не должна превышать 3 секунды при температуре не выше 350 °C. Превышение этого порога приводит к деградации пластикового основания и смещению контактной группы — а это, в свою очередь, меняет порог срабатывания.

Практический совет: при монтаже в условиях вибрации (например, на подвижных частях станков) рекомендуется устанавливать данный микровыключатель через виброразвязывающую прокладку или использовать монтажные отверстия с эластичными втулками. Это предотвращает ложные срабатывания и продлевает срок службы механического узла. В даташите этот аспект напрямую не оговаривается, однако опыт эксплуатации показывает, что жёсткое крепление на вибрирующую поверхность сокращает ресурс переключений на 20–30 %.

Как защитить контакты от индуктивных нагрузок?

Если рассматривать применение в реальных условиях, то микровыключатели с номиналом 16 А часто коммутируют электромагнитные клапаны, соленоиды и маломощные двигатели. При размыкании индуктивной нагрузки возникает ЭДС самоиндукции, вызывающая дугообразование на контактах. Для данной модели это особенно актуально, поскольку перекидная контактная группа SPDT подразумевает работу с двумя цепями одновременно.

Для защиты контактов рекомендуется устанавливать RC-цепочку (снаббер) параллельно нагрузке. Типовые значения: резистор 100–220 Ом, конденсатор 0,01–0,1 мкФ на напряжение не ниже 250 В. При коммутации соленоидов постоянного тока дополнительно устанавливают диод в обратном включении параллельно катушке. Эти меры позволяют увеличить электрический ресурс переключений с нескольких сотен тысяч до миллиона и более.

Какие аналоги доступны на рынке?

При выборе между D3V-161-1C5 и V-15G5-1C5 учитывайте токовую нагрузку: первый выдерживает 16 А, второй — 15 А, что может быть критично при пиковых пусковых токах. Модель SS-5GL подходит только для слаботочных цепей, а DSS-16-1C5 от Zettler может заменить оригинал, если требуется совместимость по габаритам и току.

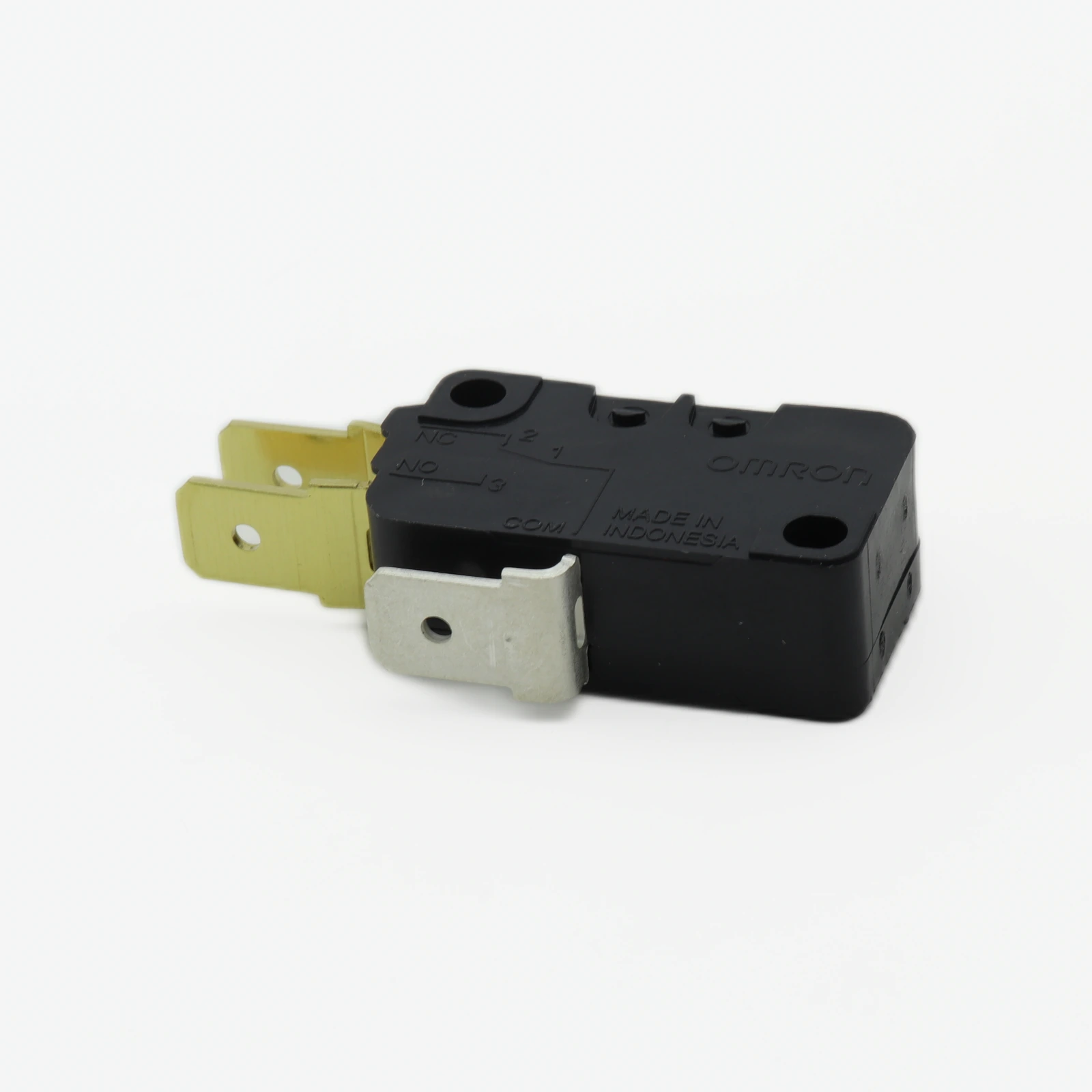

Типовые области применения

Данный микровыключатель находит применение в следующих устройствах и системах:

• Промышленные контроллеры и шкафы автоматики: обеспечивает обратную связь по положению заслонок, клапанов и концевых ограничителей, выдерживая высокий коммутационный ток без промежуточных реле.
• Бытовая и коммерческая техника: используется в стиральных машинах, посудомоечных машинах и кофемашинах для фиксации состояния дверных замков и поплавковых датчиков уровня воды.
• Системы безопасности и СКУД: коммутирует цепи аварийной сигнализации при вскрытии дверей и люков, гарантируя мгновенное срабатывание благодаря snap-action механизму.

Ключевой вывод: микровыключатель D3V-161-1C5 — надёжное решение для коммутации силовых нагрузок до 16 А с мгновенным переключением и высоким механическим ресурсом, подходящее для промышленной и бытовой автоматики.
