Детальный обзор стабилитрона BZX79-C24.113, особенности защиты цепей

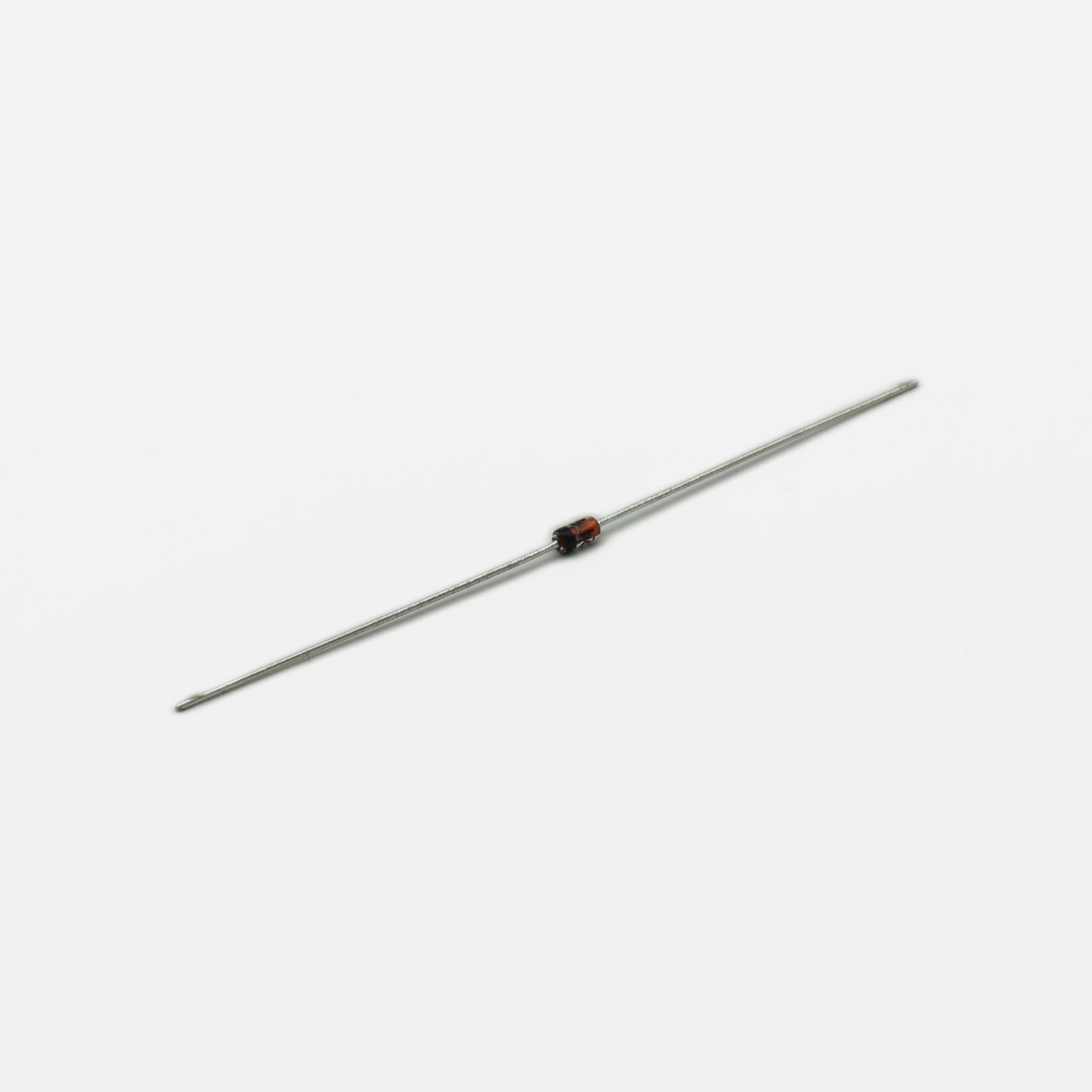

Задача ограничения напряжения в слаботочных цепях требует компонента с предсказуемым порогом стабилизации и минимальным дрейфом при изменении температуры. BZX79-C24,113 от NEXPERIA — стабилитрон с номинальным напряжением стабилизации 24 В, мощностью рассеяния 500 мВт и допуском ±5%, выполненный в корпусе DO-35. Данный элемент представлен в разделе дискретных полупроводников и предназначен для работы в цепях стабилизации и ограничения перенапряжений.

Ключевые параметры для проектировщика

• Напряжение стабилизации: 24 В (±5%)
• Мощность рассеяния: 500 мВт
• Корпус: DO-35 (осевой)
• Дифференциальное сопротивление: ≤80 Ом (при I_Z = 5 мА)
• Температурный коэффициент: ≈ +8 мВ/°C
• Диапазон рабочих температур: −55…+175 °C

Содержание

• Какие нюансы монтажа у корпуса DO-35?
• Как координировать стабилитрон с полупроводниковой защитой?
• Чем заменить при необходимости?
• Где применяется стабилитрон на 24 В?

Какие нюансы монтажа у корпуса DO-35?

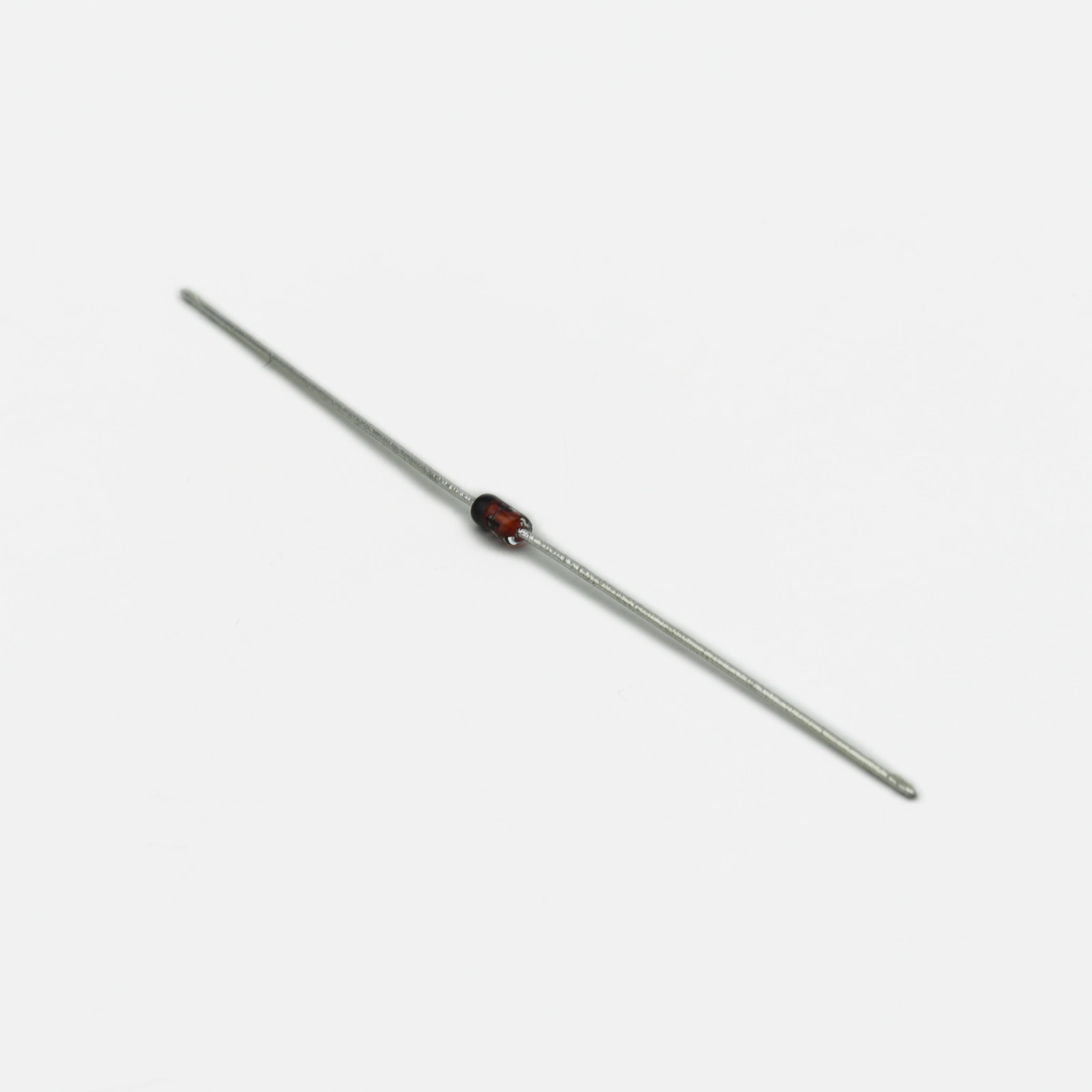

Осевой корпус DO-35 отличается компактными габаритами (длина корпуса ≈ 4 мм, диаметр ≈ 1,7 мм), что создаёт ограничения при ручном монтаже. Выводы диаметром 0,45 мм подвержены перегреву: при пайке волной припоя температура не должна превышать 260 °C в течение более 5 секунд. На практике инженеры сталкиваются с проблемой микротрещин в стеклянном корпусе при механическом изгибе выводов непосредственно у тела компонента. Рекомендуется оставлять минимум 1,5 мм свободного вывода между корпусом и точкой изгиба, а также использовать фиксатор при автоматической формовке.

Ещё один нюанс, не описанный в даташите: при пайке данного стабилитрона в плотной компоновке рядом с импульсным трансформатором наблюдаются единичные случаи деградации параметров. Это связано с наведёнными ВЧ-импульсами на выводы в момент коммутации. Решение — установка ферритовой бусины на один из выводов непосредственно у корпуса или минимальное расстояние 3 мм до источника помех.

Как координировать стабилитрон с полупроводниковой защитой?

С технической точки зрения, стабилитрон BZX79-C24.113 часто применяется как вторая ступень защиты после TVS-диода. TVS-элемент ограничивает быстрый импульс перенапряжения, а данный стабилитрон удерживает напряжение на заданном уровне в установившемся режиме. Важно учитывать, что при последовательном включении двух стабилитронов на 24 В суммарное напряжение ограничения составит 48 В, но дифференциальное сопротивление удвоится — это может привести к дополнительному падению напряжения при токах свыше 10 мА.

Обратите внимание: температурный коэффициент +8 мВ/°C означает, что при нагреве от 25 °C до 100 °C напряжение стабилизации возрастёт примерно на 0,6 В. Для прецизионных схем это может потребовать компенсации через делитель или подбор пары стабилитронов с противоположными ТКС.

Чем заменить при необходимости?

BZT52C24-TP отличается SMD-корпусом SOD-123, что делает его подходящим для автоматической поверхностной сборки. 1N4749A имеет удвоенную мощность рассеяния в более крупном корпусе DO-41 — это важно при работе с токами свыше 20 мА. MMSZ5252B может заменить данный стабилитрон, если требуется повышенная точность ±2%; в остальных случаях рекомендуем оригинал от NEXPERIA.

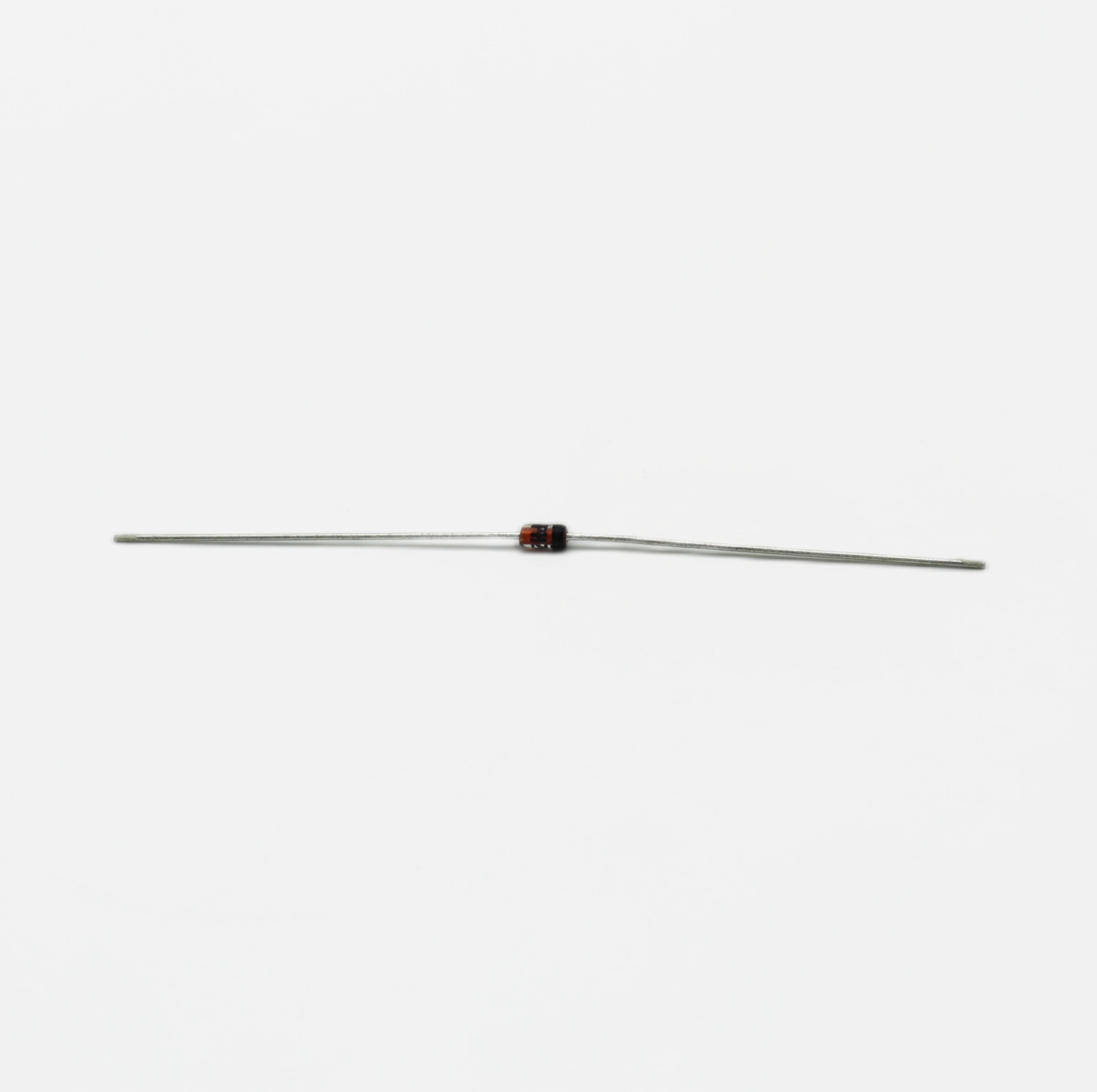

Примеры практического применения

BZX79-C24.113 находит применение в следующих устройствах и системах:

• Промышленные контроллеры ввода-вывода: обеспечивает ограничение напряжения на аналоговых входах, защищая АЦП от случайных выбросов до 24 В.
• Блоки питания слаботочной логики: формирует опорное напряжение 24 В для стабилизатора или компаратора в цепях обратной связи.
• Системы мониторинга датчиков: фиксирует верхний порог сигнала токовой петли 4–20 мА, предотвращая повреждение измерительных цепей при обрыве линии.

Ключевой вывод: BZX79-C24.113 — надёжный стабилитрон на 24 В с предсказуемым ТКС и широким температурным диапазоном, оптимальный для защиты слаботочных сигнальных цепей в промышленных системах.

NEXPERIA BZX79-C24,113 доступен к отгрузке — оформите заказ на сайте.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией NEXPERIA.
