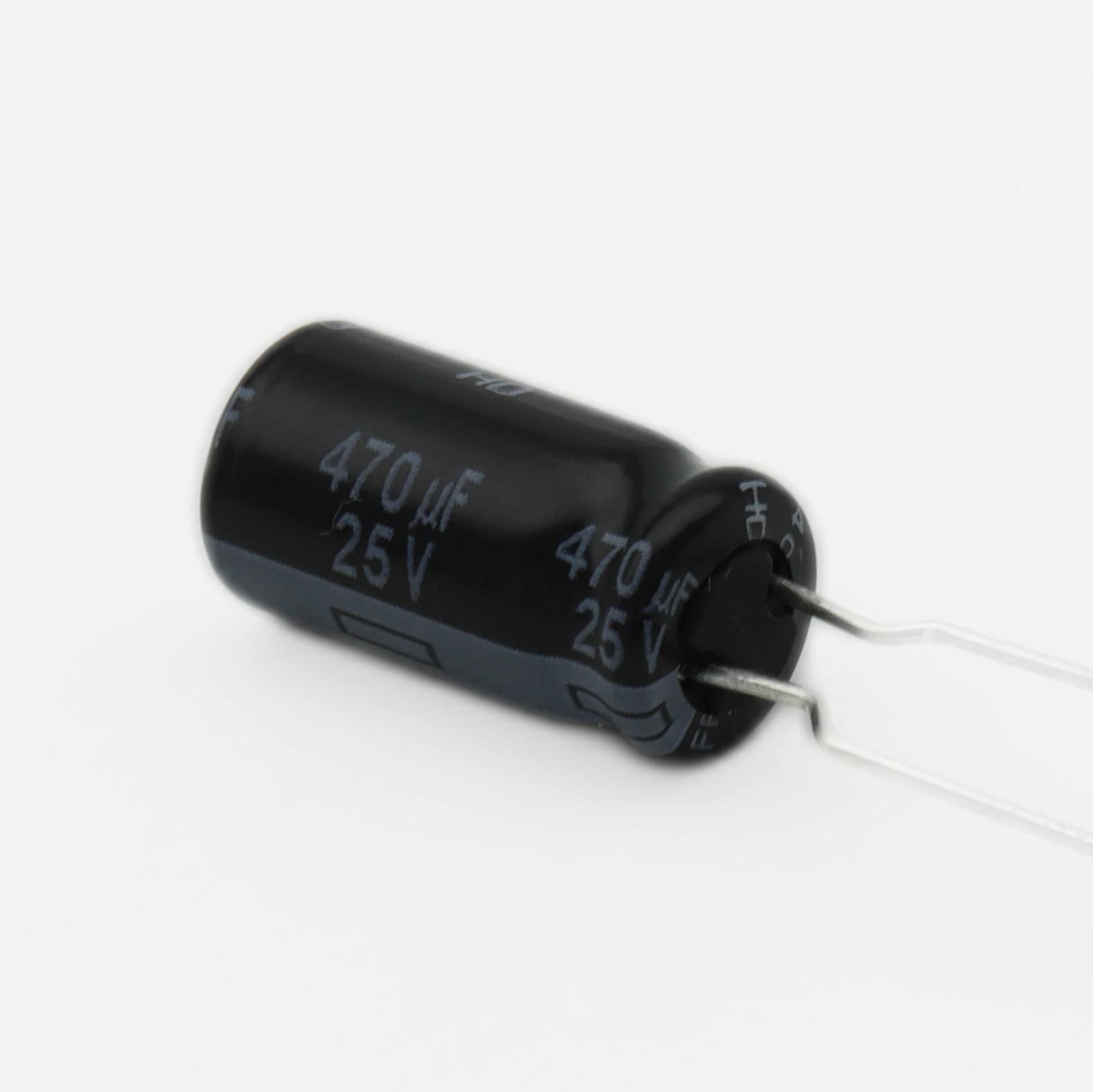

Технический разбор алюминиевого конденсатора EEU-FR1E471YB: особенности пайки и фильтрации

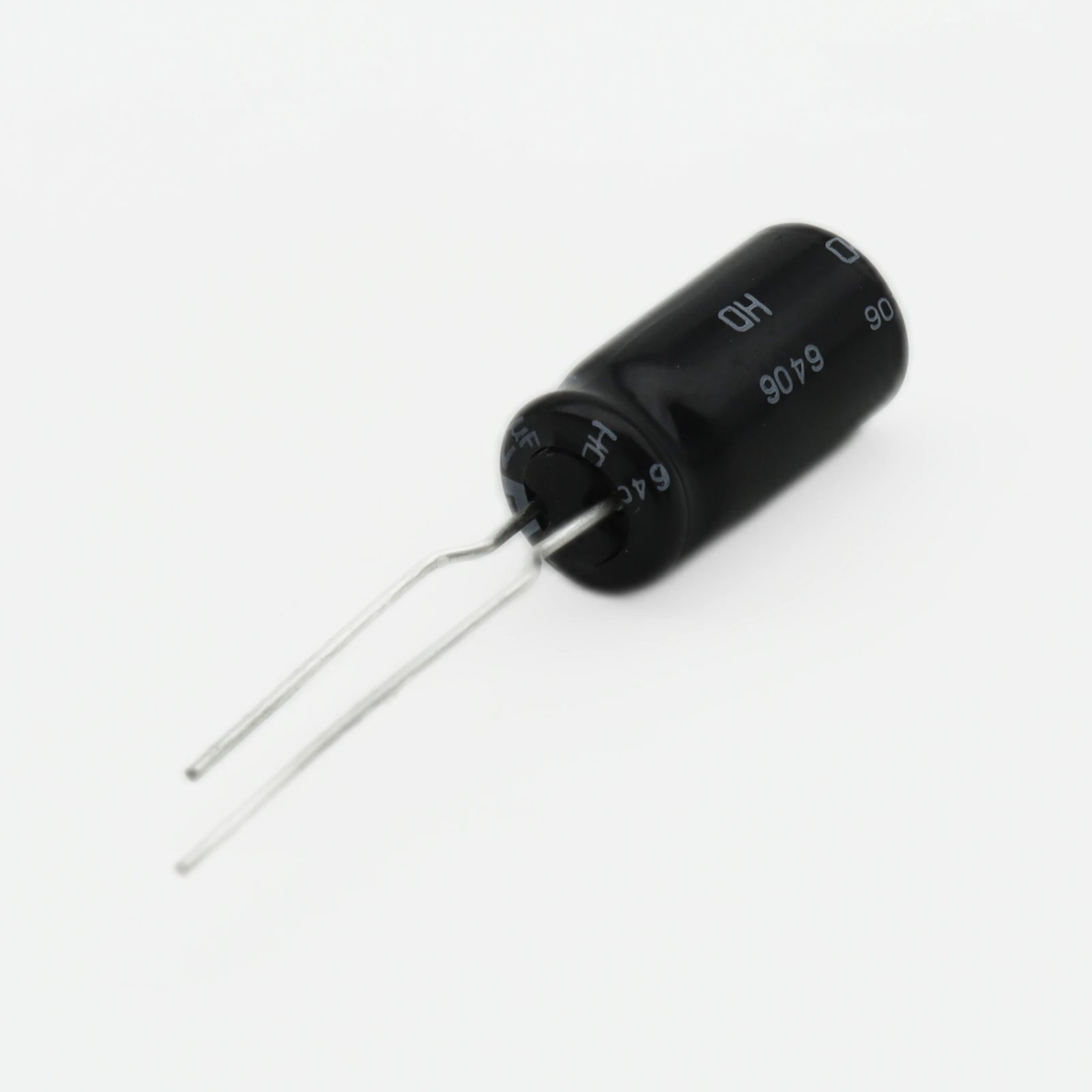

Как обеспечить стабильную фильтрацию пульсаций в импульсном блоке питания с минимальными потерями? Модель EEU-FR1E471YB от Panasonic Industry — алюминиевый электролитический конденсатор ёмкостью 470 мкФ, рабочим напряжением 25 В и допуском 20% в радиальном корпусе, — решает эту задачу благодаря серии FR с пониженным ESR и увеличенным сроком службы. Данный компонент представлен в разделе Алюминиевые электролитические конденсаторы и ориентирован на проекты, где критична надёжность сглаживания напряжения при повышенных пульсирующих токах.

Ключевые параметры для проектировщика

• Ёмкость: 470 мкФ
• Номинальное напряжение: 25 В
• Допуск: ±20%
• Тип корпуса: радиальный, выводной
• Максимальная рабочая температура: +105 °C
• Срок службы: до 5000 ч при +105 °C

Содержание

• Ключевые параметры для проектировщика
• Какие нюансы пайки нужно учесть?
• Почему серия FR выделяется по надёжности?
• Как подобрать замену?
• Где применяется алюминиевый конденсатор?

Какие нюансы пайки нужно учесть?

С технической точки зрения радиальный корпус конденсатора EEU-FR1E471YB имеет диаметр 10 мм и высоту, типичную для номиналов 470 мкФ / 25 В серии FR. При волновой пайке важно соблюдать температурный профиль: предварительный нагрев не выше 100 °C, пиковая температура — 260 °C, длительность контакта с припоем — не более 5 секунд. Превышение этого порога приводит к деградации герметизирующей пробки и ускоренному высыханию электролита.

Практический совет: при ручной пайке этого конденсатора на макетной плате предварительно залудите выводы на расстоянии 3–5 мм от корпуса. Это снизит теплоотвод в корпус и уменьшит риск перегрева электролита. Также обратите внимание на полярность: маркировочная полоса на корпусе указывает на отрицательный вывод, и при неправильной установке даже кратковременное подключение к обратному напряжению приводит к необратимому выходу из строя с возможным вздутием.

Почему серия FR выделяется по надёжности?

Если рассматривать применение в реальных условиях, то серия FR от Panasonic Industry разработана специально для работы в цепях с высоким уровнем пульсирующего тока. Алюминиевый электролит с низкой вязкостью обеспечивает уменьшенное последовательное сопротивление (ESR), что напрямую влияет на температурный саморазогрев компонента при протекании импульсных токов. Для указанного номинала 470 мкФ это особенно актуально: в сравнении со стандартными конденсаторами серии FC, ESR снижен примерно на 30–40%, а допустимый пульсирующий ток — увеличен.

При интеграции в систему важно учитывать, что заявленный срок службы 5000 часов справедлив для температуры +105 °C на корпусе. В реальных условиях при температуре окружающей среды +60 °C и адекватном воздушном потоке ресурс возрастает экспоненциально — по правилу Аррениуса он может достигать 20 000–30 000 часов. Это делает данный элемент привлекательным для устройств с длительным жизненным циклом.

Как подобрать замену?

Обратите внимание, что UHE1E471MPD имеет более высокое ESR по сравнению с оригиналом — это важно при проектировании выходных фильтров импульсных преобразователей, где потери на нагрев критичны. UPW1E471MPD близок по параметрам и может рассматриваться как прямая замена, однако отличается распиновкой выводов: проверьте footprint перед заказом.

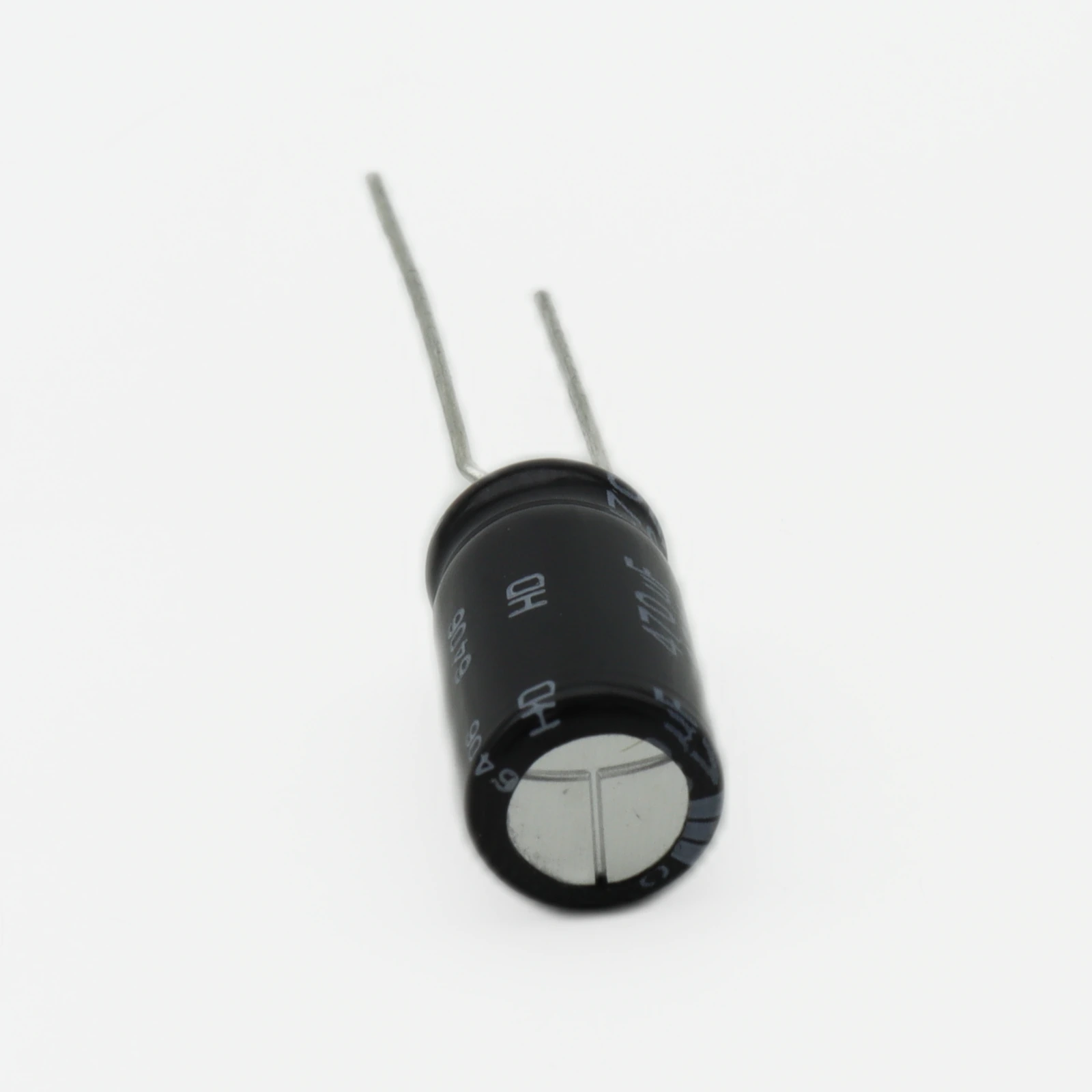

Где применяется алюминиевый конденсатор

EEU-FR1E471YB находит применение в следующих устройствах и системах:

• Импульсные блоки питания: обеспечивает сглаживание выходного напряжения и подавление высокочастотных пульсаций за счёт низкого ESR, что повышает КПД преобразователя.
• Промышленные контроллеры ПЛК: служит буферным накопителем энергии на шине питания, компенсируя провалы напряжения при коммутации исполнительных модулей.
• Светодиодные драйверы: снижает коэффициент пульсаций светового потока, обеспечивая стабильную работу светодиодных матриц и увеличивая их ресурс.

Ключевой вывод: EEU-FR1E471YB — оптимальный выбор для задач фильтрации в импульсной силовой электронике, где сочетание низкой ESR, увеличенного ресурса и радиального корпуса обеспечивает надёжную работу при минимальных затратах на обслуживание.

Компонент EEU-FR1E471YB от Panasonic Industry можно приобрести с бесплатной доставкой через Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Panasonic Industry.
