Обзор переключателей Marquardt

Даже в эпоху стремительного развития сенсорных технологий механические переключатели продолжают занимать прочные позиции на рынке. Это объясняется не только их привычной для пользователя эргономикой, но и высокой надежностью. Физическая конструкция таких изделий рассчитана на долгий срок службы, устойчива к многократным нажатиям и воздействию внешних факторов, что делает их особенно востребованными в условиях повышенных нагрузок. В ряде случаев традиционные переключатели оказываются не просто альтернативой, а более удобным и безопасным решением по сравнению с современными сенсорными панелями.

В ассортименте компании Эиком представлена продукция известного производителя Marquardt, охватывающая целую линейку электромеханических компонентов. Эти устройства отличаются продуманной конструкцией, качественными материалами и соответствием международным стандартам. Благодаря этому они успешно применяются в самых разных сферах — от тяжелого машиностроения и промышленного оборудования до бытовой техники и систем управления в повседневной электронике.

Особое место в каталоге занимают переключатели различных типов, которые обеспечивают надежную коммутацию электрических цепей, управление автоматизированными процессами и формирование удобных интерфейсов. Они широко используются в щитовых системах, панелях управления, измерительных приборах, а также в транспортной отрасли и бытовых устройствах.

Ниже приведены основные группы продукции Marquardt, доступные в каталоге Эиком, каждая из которых имеет свои особенности и область применения.

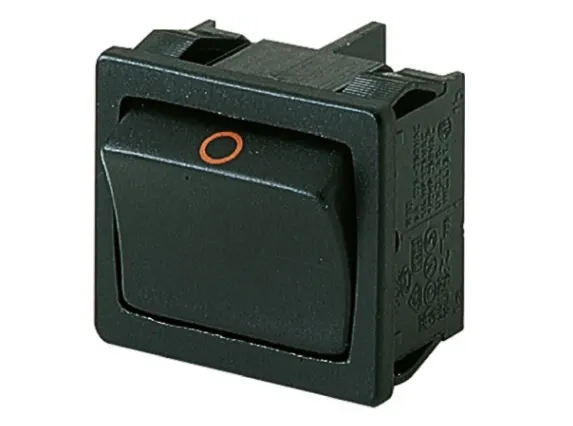

Переключатели Rocker

Устройства от Rocker широко применяются в самых разных сферах — от промышленного оборудования и систем автоматики до бытовой техники и электронных приборов. Их функционал охватывает включение и отключение силовых цепей, подачу управляющих сигналов, а также выбор определённых режимов работы оборудования.

Благодаря большому разнообразию исполнений данная серия представлена в виде моностабильных моделей, а также двух- и трёхпозиционных версий. Пользователи могут выбрать переключатели с различными схемами контактов — SPST, DPST, DO3T. Такая гибкость позволяет использовать продукцию как в простых схемах с базовой коммутацией, так и в сложных устройствах, требующих расширенной логики управления. Конструкции рассчитаны на работу с напряжением до 250 В AC и токами до 20 А, что делает их надёжным решением для высоких нагрузок.

Отдельного внимания заслуживают модели с полупрозрачными клавишами и встроенной подсветкой. Подсветка повышает удобство эксплуатации в условиях недостаточного освещения и одновременно выполняет роль светового индикатора состояния цепи. Благодаря этому оператор получает наглядный контроль над работой оборудования, что особенно важно при управлении сложными системами.

Большинство переключателей серии Rocker предназначено для панельного монтажа и обладает высокой степенью защиты — до IP67. Это обеспечивает стабильную работу даже во влажной среде и в условиях повышенной запылённости. Для подключения применяются стандартные плоские клеммы шириной 3, 4,8 или 6,3 мм, что делает установку удобной и совместимой с большинством решений.

В линейке также представлены варианты для монтажа на печатные платы (THT). Они незаменимы в компактных электронных модулях, малогабаритной бытовой технике и устройствах, где важно сократить размеры конструкции без ущерба для функциональности.

Микропереключатели

Микропереключатели Marquardt, поставляемые компанией Эиком, представлены в нескольких исполнениях, среди которых особенно выделяется серия SNAP ACTION. Эти элементы отличаются компактными размерами и наличием пружинного механизма, который обеспечивает мгновенное переключение контактов при минимальном усилии. Такая конструкция гарантирует короткое время отклика и устойчивую работу даже при интенсивной эксплуатации. Благодаря этим свойствам микропереключатели находят применение в системах передачи сигналов, механизмах фиксации положения подвижных деталей оборудования, счётных и измерительных устройствах, а также в автоматике, где требуется высокая точность срабатывания.

Для расширения функциональности выпускаются версии с рычагами и роликами, которые уменьшают трение при нажатии и тем самым продлевают срок службы устройства. Несмотря на миниатюрные размеры, даже самые компактные варианты способны коммутировать ток до 10 А при напряжении до 400 В. Это открывает возможность их использования не только в слаботочных цепях, но и в силовых задачах, например, для управления освещением или коммутации небольших электродвигателей.

В отдельную группу входят TACT SWITCH, которые нашли широкое применение в потребительской электронике. Они устанавливаются в пультах дистанционного управления, клавиатурах, аудио- и видеотехнике, компьютерных аксессуарах и другой портативной электронике. Такие переключатели ценятся за компактность, чёткий тактильный отклик, стабильность характеристик и способность выдерживать сотни тысяч нажатий без потери работоспособности.

Среди этой линейки выделяется серия Marquardt 3006, в конструкции которой предусмотрена интегрированная светодиодная подсветка. Она облегчает эксплуатацию устройств при недостаточном освещении и позволяет создавать визуально выразительные интерфейсы. При этом компактные размеры (высота менее 4 мм, основание менее 10 мм) дают инженерам возможность проектировать тонкие панели управления и миниатюрные устройства, сохраняя высокую функциональность.

Кнопочные переключатели

Ещё одной важной группой продукции являются кнопочные переключатели Marquardt, отличающиеся простотой конструкции и широкими возможностями применения. В линейке представлены как моностабильные версии (возврат в исходное положение после отпускания), так и бистабильные исполнения (фиксация положения при нажатии). Благодаря этому они подходят для самых разных задач: от использования в пультах управления промышленным оборудованием и станками до интеграции в бытовую технику и электронные устройства.

Корпуса выпускаются в круглой или квадратной форме, что позволяет легко подбирать модели под конкретные требования панели или интерфейса. Крепление выполняется за счёт надёжных защёлок либо прижимных элементов, обеспечивающих устойчивую фиксацию и простоту монтажа. Контактные группы в большинстве моделей выполнены с посеребрённым покрытием, которое снижает сопротивление и повышает долговечность. Электрические параметры переключателей варьируются в диапазоне от 0,1 до 16 А при напряжении 28-250 В AC, что позволяет использовать их как в слаботочных цепях, так и при работе с более серьёзными нагрузками.

Надёжность эксплуатации подтверждается устойчивостью к температурным колебаниям — многие серии рассчитаны на работу в пределах от -20°C до +100°C. Это обеспечивает их стабильную работу как в помещениях, так и на объектах с неблагоприятными условиями.

Для дополнительной защиты и удобства эксплуатации в каталоге Эиком предлагаются специальные аксессуары: защитные колпачки и кожухи. Они повышают стойкость кнопок к пыли, влаге и механическим воздействиям, что особенно востребовано при эксплуатации в промышленности или в уличных установках.

Ползунковые переключатели

Ползунковые модели Marquardt доступны в двух- и трехпозиционном исполнении с конфигурацией контактов SP3T. Они используются как для коммутации питания (до 2 А при 250 В AC), так и для работы в электронных схемах малой мощности. В зависимости от модели переключатели могут быть предназначены для монтажа на панели или установки на печатные платы методом THT. Версии для панельного монтажа имеют клеммы, подходящие для пайки проводов.

Рычажковые переключатели

Рычажковые переключатели легко узнаваемы и удобны в эксплуатации. Их конструкция обеспечивает четкое тактильное подтверждение переключения и надежность при работе с токами до 10 А. Модели выпускаются с различными типами рычагов — узкими или широкими, для монтажа в круглые и прямоугольные отверстия. Доступны версии с двумя или тремя положениями. Большинство изделий выдерживает широкий диапазон температур (от -25°C до +100°C).

Клавиатурные переключатели

В этой категории представлены как сами переключатели, так и совместимые с ними клавиши. Они используются для создания сложных операторских панелей и специализированных клавиатур, например для кассовых аппаратов или промышленных систем.

Клавиши могут быть полноразмерными, оснащенными окошком для диода или прозрачной съемной вставкой, под которую помещают обозначения. Это дает возможность адаптировать клавиатуру под конкретное приложение при минимальных затратах. Контакты таких переключателей рассчитаны на малые токи (до 0,1 А при 28 В DC), так как они применяются в цифровых схемах. Некоторые модели оснащены светодиодами красного, желтого или зеленого цвета.

Дверные переключатели

Этот тип кнопочных переключателей применяется для фиксации открытия дверей или защитных шторок. Они могут использоваться для включения света, подсветки ниш, а также в системах охранной сигнализации. Изделия рассчитаны на токи до 16 А при напряжении 400 В и имеют компактный корпус с отверстиями для монтажа. Выпускаются в черном и белом цвете, что облегчает их использование в разных условиях.

Ножные переключатели

Ножные модели применяются для управления оборудованием, работающим под контролем оператора, или как "Эdead man’s switch", гарантирующий присутствие человека. Такие решения используются в транспортной технике, на производстве и в оборудовании для развлечений.

Все модели являются моностабильными, при этом возможна работа как в замкнутом, так и в разомкнутом положении. Подключение чаще всего выполняется через винтовые клеммы, но существуют версии с кабелем длиной 3 м и готовым сетевым разъемом. Нагрузка может достигать 14 А при 250 В AC.

Индикаторы с неоновой лампой

Завершая линейку компонентов, стоит выделить индикаторы Marquardt на основе неоновых ламп. Это классическое и проверенное временем решение, которое до сих пор активно используется в промышленном оборудовании, на транспорте и в бытовой электронике. Их популярность объясняется простотой конструкции, надёжностью и способностью стабильно работать даже в сложных условиях эксплуатации. Ключевое достоинство таких индикаторов заключается в возможности подключения напрямую к сети 230 В AC, без дополнительных преобразователей питания.

Это существенно упрощает внедрение в схемы и снижает количество вспомогательных элементов. Устройства отличаются низким энергопотреблением — ток работы составляет всего несколько миллиампер, что делает их экономичными и исключает заметное тепловыделение. При этом срок службы ламп достаточно продолжителен, что особенно важно в системах, требующих стабильной индикации состояния.

В конструкции индикаторов Marquardt предусмотрена интеграция ограничительного резистора, благодаря чему обеспечивается корректная и безопасная работа лампы при подключении к сети. Корпуса снабжены полупрозрачными лицевыми элементами, окрашенными в красный или зелёный цвет. Такое исполнение даёт возможность использовать индикаторы как для обозначения рабочих режимов, так и для сигнализации аварийных состояний.

Монтаж осуществляется методом вставки в панель с фиксацией, что делает установку быстрой и удобной. Компактные размеры и простота подключения позволяют использовать индикаторы не только в крупногабаритных промышленных установках, но и в ограниченном пространстве приборных панелей или бытовых устройств.
