Светодиодные матрицы Wenrun для дисплейных систем

Светодиодные дисплеи занимают важное место в современной электронике и применяются в самых разных сферах — от информационных табло в общественных пространствах до рекламных щитов и промышленного оборудования. Благодаря своей надежности, энергоэффективности и высокой читаемости, LED-дисплеи стали ключевым элементом визуальных технологий.

В ассортименте Эиком представлены не только классические 7-сегментные индикаторы, но и более универсальные светодиодные матрицы Wenrun, которые позволяют отображать широкий спектр символов и графики. Производитель Wenrun известен как специализированный разработчик оптоэлектронных компонентов, обеспечивающий стабильное качество и долговечность своей продукции.

Конструкция и принцип работы

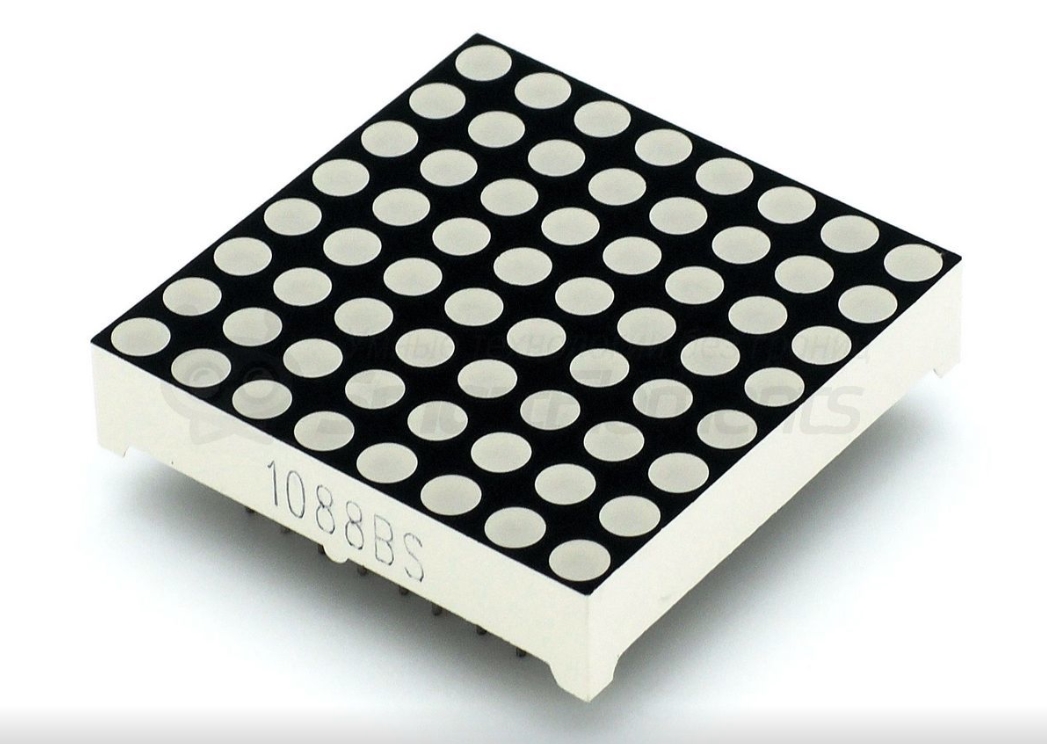

Светодиодная матрица представляет собой совокупность независимых LED-элементов, собранных в едином корпусе и расположенных с равномерным шагом. Диоды формируют сетку строк и столбцов, образуя пиксельное поле дисплея. Каждый светодиод в такой системе играет роль отдельной точки изображения.

Управление матрицей осуществляется путем подачи управляющих сигналов на выводы строк и столбцов. В зависимости от конструкции изделие может иметь общий анод или общий катод, что упрощает интеграцию в различные электронные схемы. Такой подход обеспечивает гибкость применения и совместимость с популярными драйверами дисплеев.

Варианты исполнения

В линейке Wenrun представлены одноцветные матрицы с различным разрешением:

• 5x7 — классический формат, позволяющий отображать алфавитно-цифровые символы;
• 5x8 — модифицированный вариант с дополнительной строкой, что делает возможным корректное воспроизведение знаков препинания и диакритических символов;
• 8x8 — более универсальное решение для отображения графики и нестандартных символов.

Цветовая гамма включает три варианта свечения: желтый, зеленый и красный. Высота индикаторов варьируется от 17,8 мм до 60 мм, что позволяет использовать их как в компактных приборах, так и в крупногабаритных системах отображения информации.

Применение светодиодных матриц

Благодаря модульной структуре дисплеи Wenrun могут использоваться как отдельно, так и в составе масштабируемых конструкций. Соединяя несколько матриц, инженеры создают крупные экраны, пригодные для демонстрации текста и графических элементов на значительном расстоянии.

Наиболее распространенные сферы применения:

• транспортная инфраструктура — табло на вокзалах, автобусных остановках, в салонах общественного транспорта;
• рекламные конструкции — уличные светодиодные экраны и билборды;
• промышленность — панели отображения технологической информации;
• бытовая электроника — индикация в приборах и устройствах;
• развлекательное оборудование — игровые автоматы, пинбол-системы и специализированные контроллеры.

Преимущества решений Wenrun:Strong>

• Широкий диапазон размеров корпусов и цветов свечения;
• Удобство монтажа (THT-технология пайки);
• Стабильная яркость в пределах от 6 до 96 mcd;
• Низкое энергопотребление при рабочем токе 20 мА;
• Возможность модульного наращивания для создания больших дисплейных систем.

Таким образом, матрицы Wenrun представляют собой универсальное решение для систем отображения различного уровня сложности: от бытовых приборов до промышленных и рекламных комплексов. Их простая архитектура, надежность и совместимость с современными драйверами делают эти компоненты востребованными в самых разных областях электроники.

Технические характеристики матриц Wenrun
