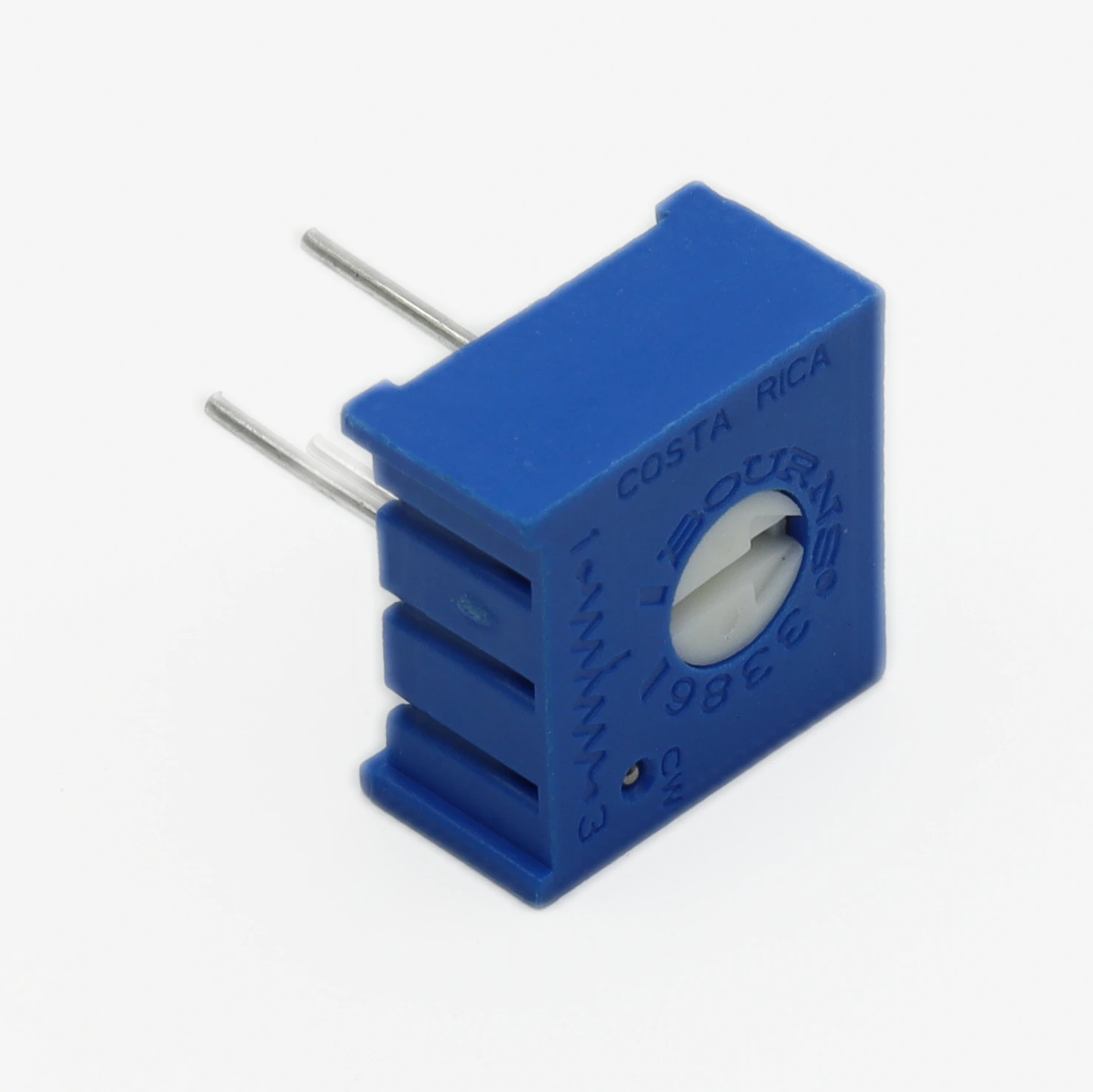

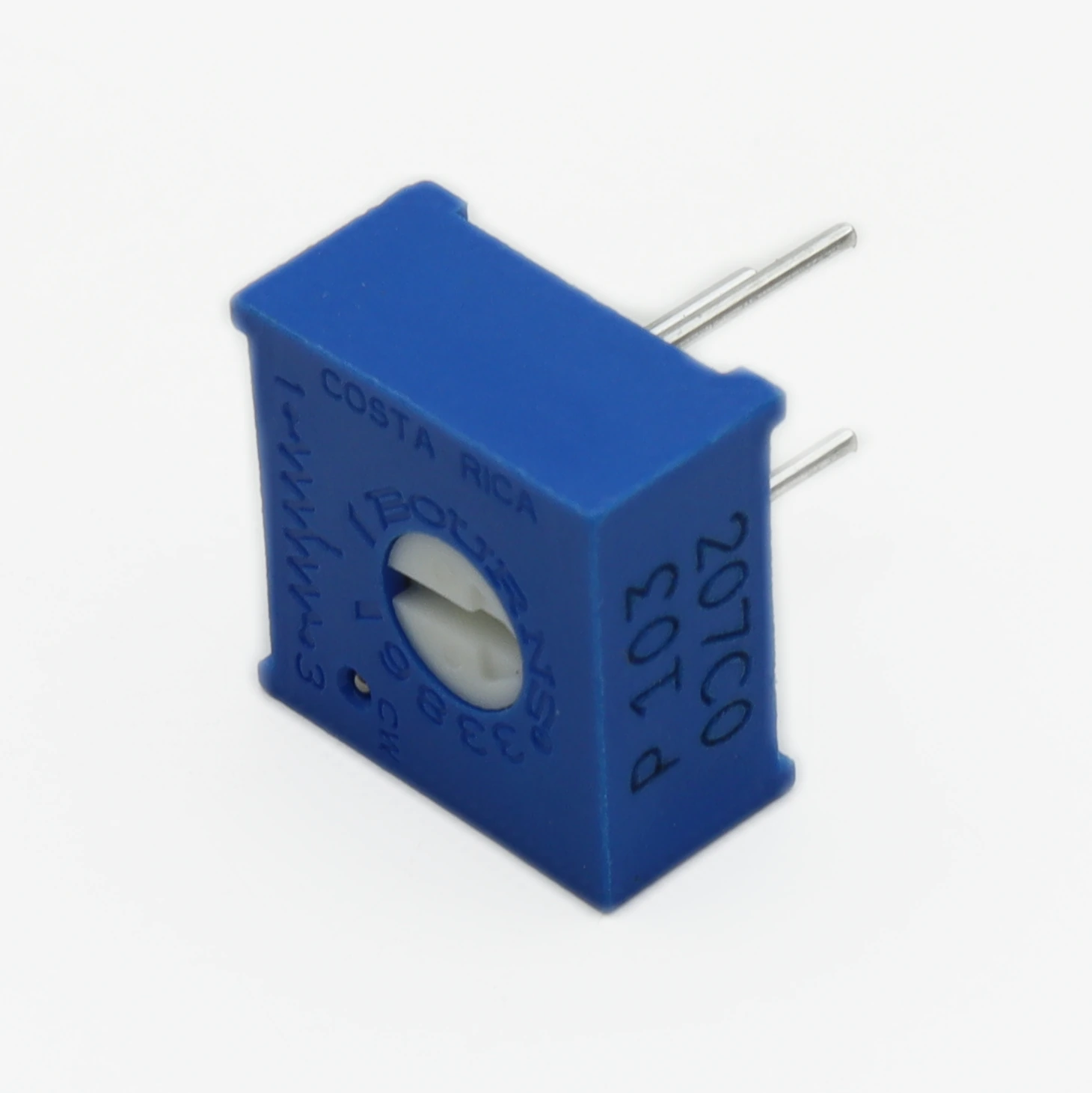

Обзор подстроечного потенциометра 3386P-1-103LF: особенности верхней регулировки

При настройке прецизионных цепей инженеры часто сталкиваются с проблемой доступа к органу управления после монтажа платы на корпус. Решение — подстроечный потенциометр 3386P-1-103LF от Bourns, представленный в разделе потенциометры и переменные резисторы. Модель с верхней регулировкой позволяет калибровать параметры без демонтажа оборудования, что критично для сервисного обслуживания.

На что смотреть при подборе

• Сопротивление: 10 кОм
• Мощность рассеивания: 0.5 Вт
• Тип регулировки: Верхний (Top Adjust)
• Тип выводов: PC Pin (для печатной платы)
• Рабочая температура: от -55 до +125 °C

Содержание

• Подбор аналога и совместимость
• Особенности монтажа
• Типовые ошибки

Подбор аналога и совместимость

Серия 3386 является промышленным стандартом, однако при замене важно учитывать геометрию корпуса. Ниже приведены распространенные варианты для сравнения:

Обратите внимание, что аналог 3296W имеет боковую регулировку — это важно при компоновке корпуса, если доступ сверху ограничен.

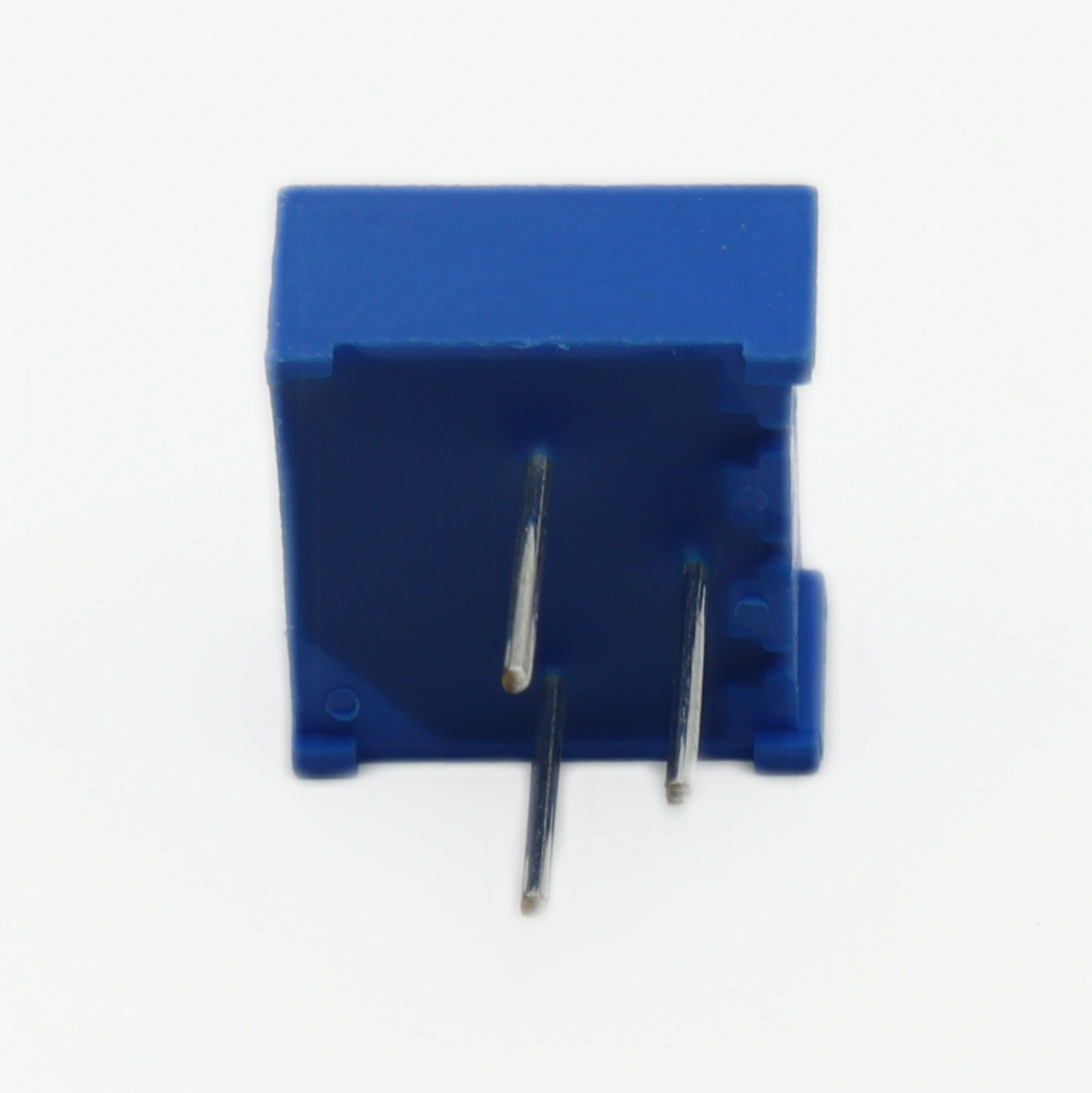

Особенности монтажа

Конструкция PC Pin обеспечивает жесткую фиксацию на плате, но требует внимательного отношения к посадочным отверстиям. Ключевое преимущество модели заключается в возможности финальной калибровки уже собранного устройства.

Практический совет, которого нет в даташите: при проектировании печатной платы под 3386P-1-103LF обязательно заложите технологическую зону вокруг винта регулировки диаметром не менее 8 мм. Стандартные отвертки для подстройки имеют пластиковую рукоять, которая может упереться в соседние компоненты или экраны, если место не предусмотрено. Это особенно критично для номинала 10 кОм, где точность установки влияет на коэффициент усиления каскада.

Типовые ошибки

Наиболее частая проблема при эксплуатации — износ токопроводящего слоя при частой регулировке. Хотя ресурс изделия высок, для цепей, требующих постоянной подстройки, рекомендуется выносить орган управления на панель. Также стоит избегать перегрева при пайке: время контакта паяльника не должно превышать 3 секунд на вывод, чтобы не нарушить герметичность корпуса.

Компонент 3386P-1-103LF от Bourns можно приобрести с бесплатной доставкой через Эиком.

Информация актуальна на январь 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
