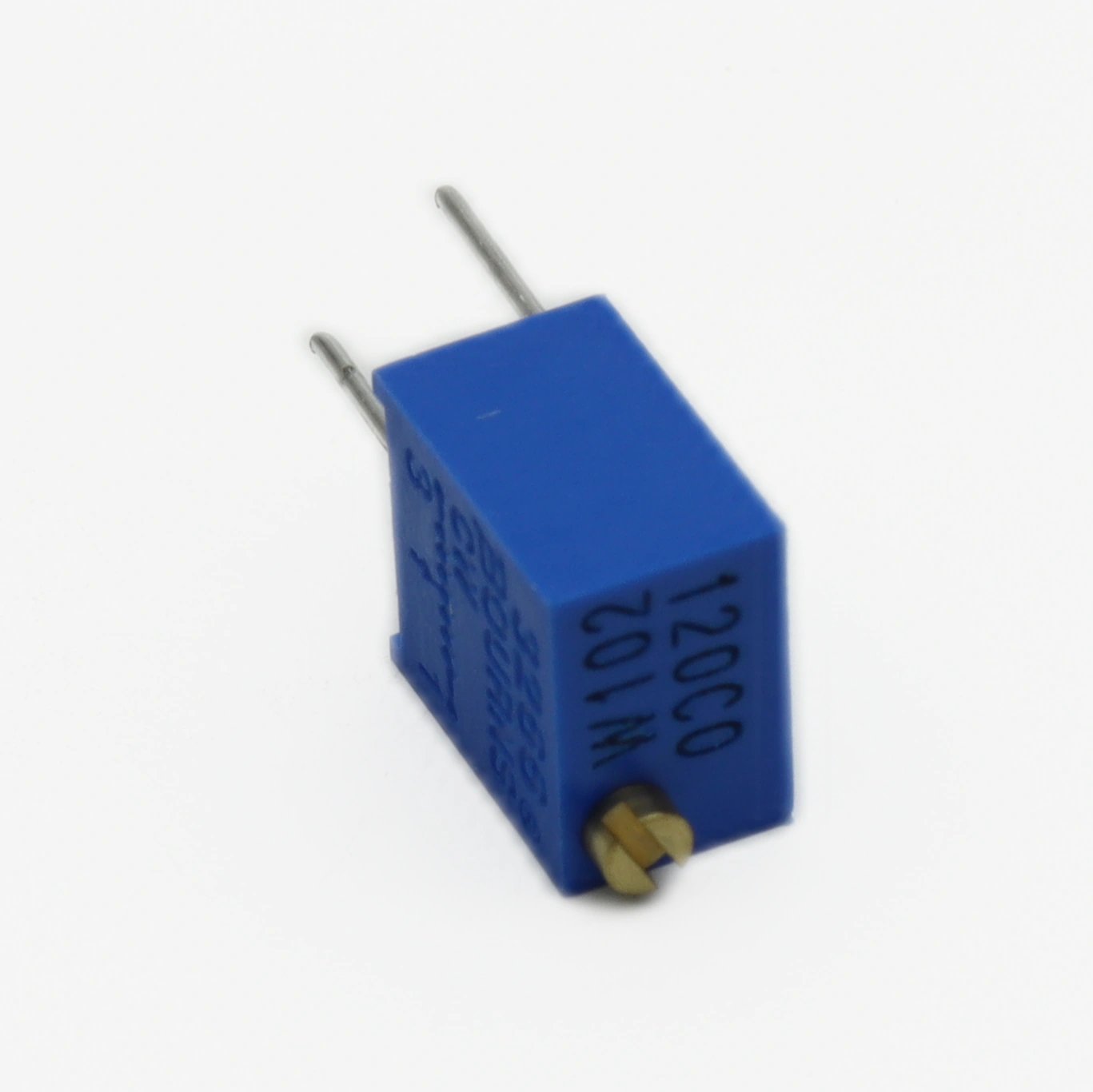

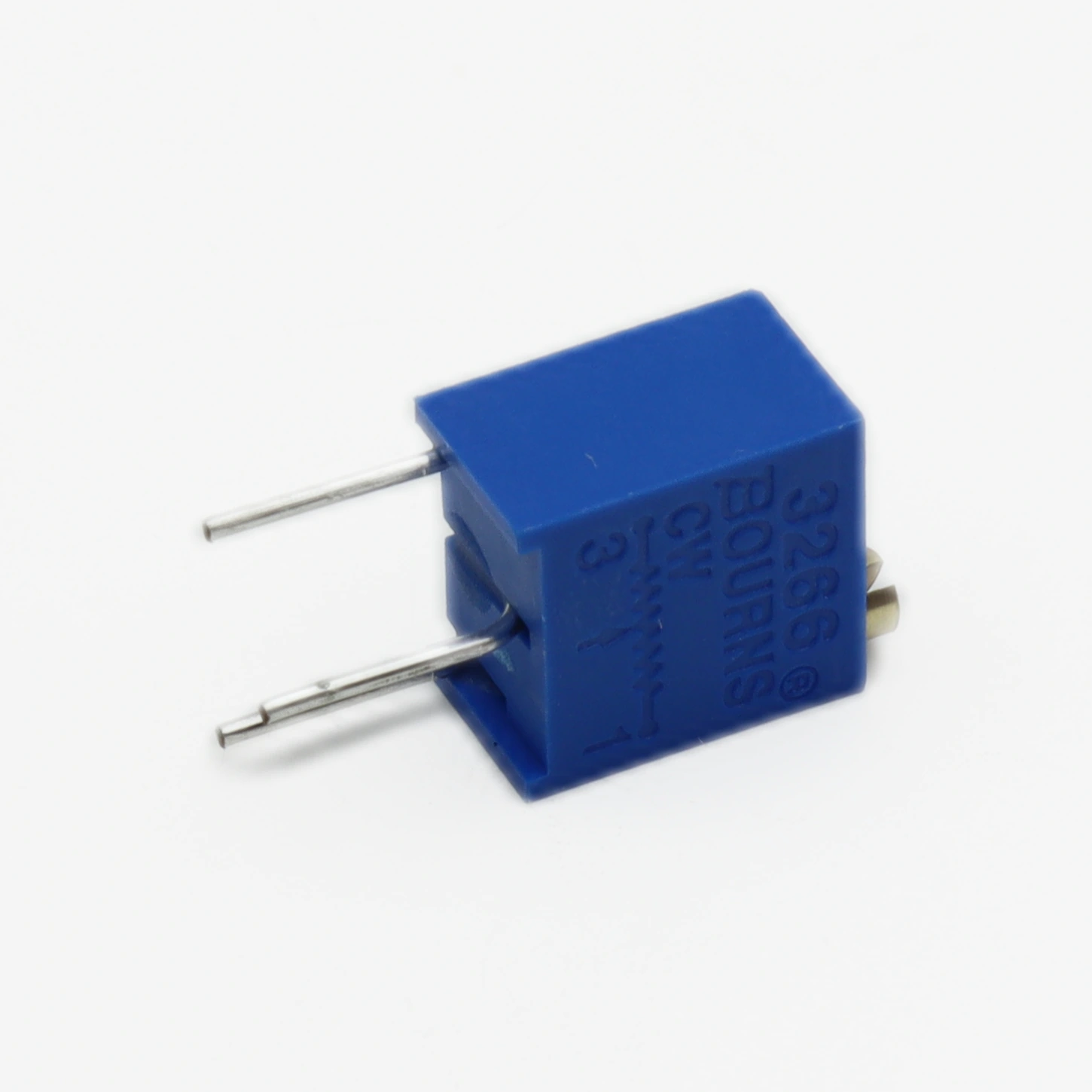

Обзор подстроечного потенциометра 3266W-1-102LF: особенности верхней регулировки

Главное преимущество модели 3266W-1-102LF — возможность верхней регулировки сопротивления без демонтажа платы. Это важно, потому что ускоряет калибровку в серийном производстве. Инженеры часто выбирают этот подстроечный потенциометр, 1 кОм, 0.25 Вт, корпус с верхней регулировкой от Bourns, когда работают в разделе потенциометры и переменные резисторы.

На что смотреть при подборе

Важно для применения: устройство имеет сопротивление 1 кОм, мощность 0.25 Вт, рассчитано на допуск ±10%. Работает в диапазоне температур от -55 до +125 °С — подходит для промышленной электроники.

Содержание

• Подбор аналога
• Особенности монтажа
• Типовые ошибки

Подбор аналога

При поиске замены важно учитывать не только номинал, но и геометрию корпуса. Серия 3266 отличается компактным исполнением и выводом под печатную плату. В таблице ниже приведены сопоставимые решения:

Обратите внимание, что аналог 3362P имеет повышенную мощность 0.5 Вт — это важно при работе с повышенными токами нагрузки, но габариты могут отличаться.

Особенности монтажа

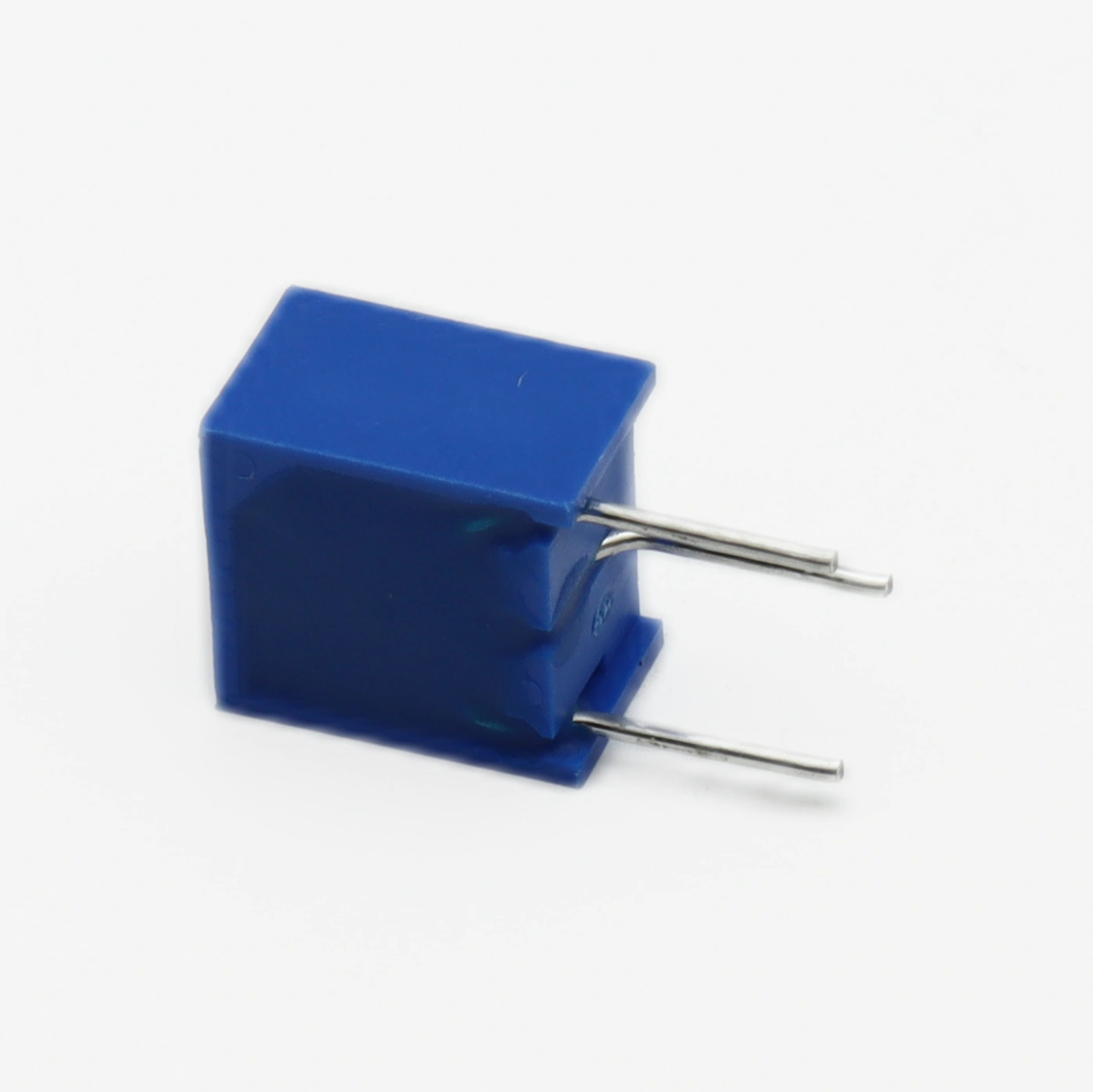

Конструкция с верхним доступом к шлицу упрощает настройку уже собранного устройства. Однако плотная компоновка печатной платы может ограничить доступ для отвертки. При проектировании посадочного места следует оставить технологический зазор минимум 3 мм вокруг оси вращения.

Практический совет для номинала 1 кОм: в цепях с высоким импедансом после окончательной настройки рекомендуется зафиксировать винт регулировки каплей лака. В отличие от боковых моделей, верхний винт более подвержен случайному смещению при вибрации или неаккуратной сборке корпуса, что может сбить калибровку прецизионной цепи.

Типовые ошибки

Распространенная проблема при установке — перегрев выводов во время пайки. Несмотря на термостойкость, длительное воздействие температуры выше 260 °С может повредить токопроводящий слой. Используйте режимы пайки, рекомендованные производителем, и не фиксируйте жало дольше 3 секунд на одном контакте.

Также избегайте использования металлических отверток без изоляции при настройке под напряжением. Короткое замыкание между соседними выводами через жало инструмента может вывести из строя чувствительную схему управления.

Компонент 3266W-1-102LF от Bourns можно приобрести с бесплатной доставкой через Эиком.

Информация актуальна на октябрь 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
