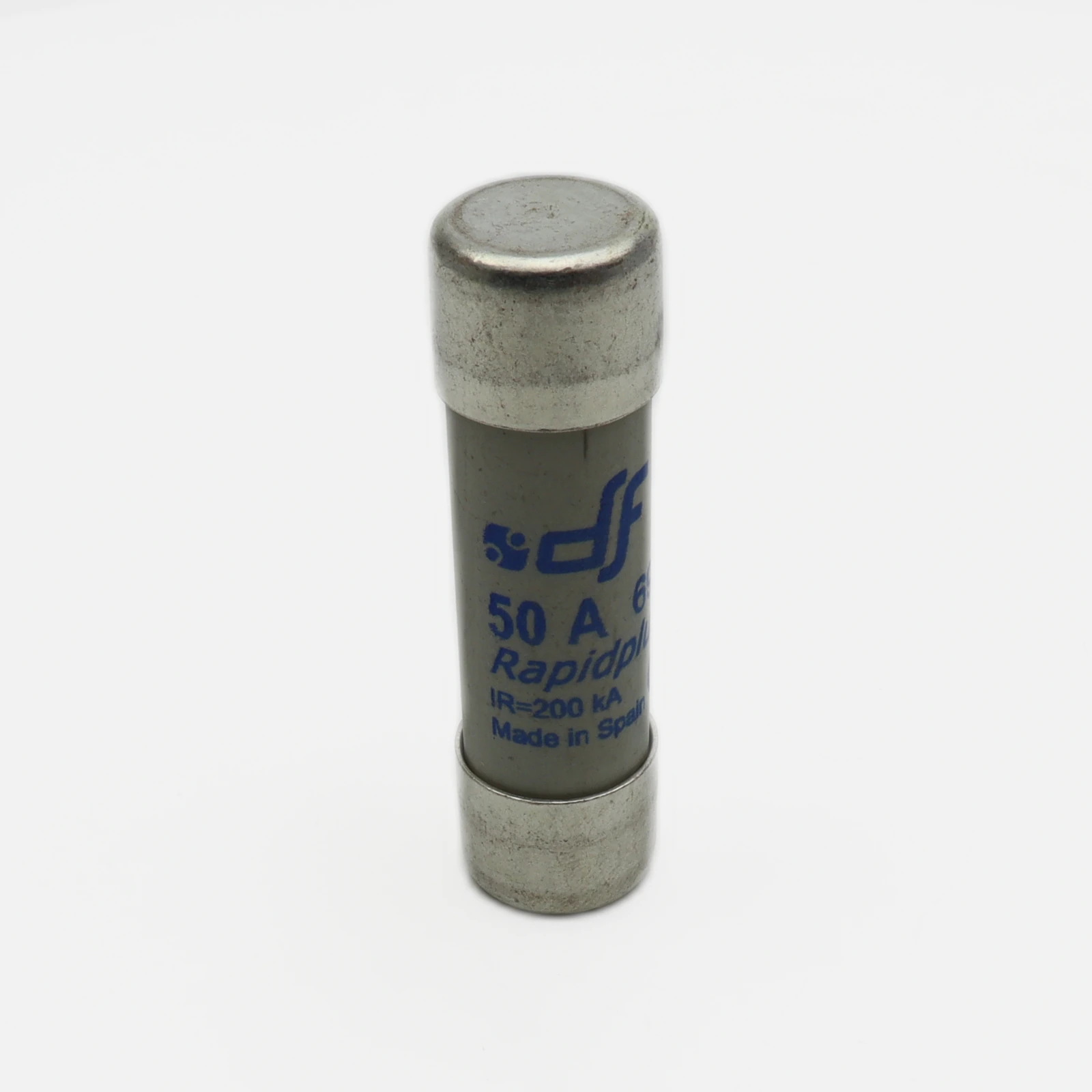

492024 от DF ELECTRIC: надёжная защита полупроводников для промышленных приводов

Защита силовой электроники от коротких замыканий требует мгновенного срабатывания. Именно эту задачу решает быстродействующий предохранитель 492024 от бренда DF ELECTRIC, представленный в разделе разное. Устройство класса gR гарантирует сохранность дорогостоящих тиристоров и диодов даже при аварийных перегрузках. В отличие от общих защитных элементов, эта модель оптимизирована для работы в цепях с высокой индуктивностью и чувствительными полупроводниковыми компонентами.

На что смотреть при подборе

• Тип устройства: плавкая вставка
• Категория применения: класс gR
• Номинальный ток: 50А
• Рабочее напряжение: 690В AC
• Габариты корпуса: 14x51мм

Содержание

• Особенности класса gR
• Нюансы монтажа корпуса 14x51мм
• Практический совет инженера
• Таблица аналогов

Особенности класса gR

Маркировка gR указывает на способность предохранителя защищать полупроводниковые приборы во всем диапазоне токов перегрузки. Это критично для промышленных частотных преобразователей и выпрямительных установок. Модель 492024 обеспечивает полную защиту цепи, ограничивая ток короткого замыкания до безопасного значения за доли периода синусоиды. При выборе важно учитывать, что класс gR предполагает более быстрое время срабатывания по сравнению с классом gG, что предотвращает термическое разрушение кристаллов силовых ключей.

Нюансы монтажа корпуса 14x51мм

Цилиндрический формат 14x51мм является промышленным стандартом, однако требует внимательного подхода к установке в держатели. При токе нагрузки 50А даже минимальное увеличение переходного сопротивления в контактной группе может привести к локальному перегреву. Рекомендуется использовать держатели с пружинными контактами, обеспечивающими постоянное усилие прижатия. Вибрации, характерные для промышленного оборудования, не должны ослаблять контакт, поэтому фиксация должна быть проверена после первичного запуска системы.

Практический совет инженера

При замене или установке предохранителя 492024 обратите внимание на состояние контактных поверхностей держателя. Для номинала 50А в корпусе 14x51мм критична чистота металла. Окислы или микрозазоры увеличивают сопротивление, что вызывает ложные срабатывания или нагрев корпуса выше допустимых 90°C. Контактное сопротивление должно быть минимальным. Перед монтажом рекомендуется зачистить контактные площадки держателя мягкой абразивной губкой и обработать контактной смазкой, если это допускается инструкцией к шкафу управления. Это продлит срок службы устройства сверх заявленного в даташите.

Таблица аналогов

Обратите внимание, что аналоги от Bussmann могут иметь отличия в времени срабатывания при кратковременных перегрузках — это важно при настройке чувствительности защиты привода.

Где приобрести

Компонент 492024 от DF ELECTRIC можно приобрести с бесплатной доставкой через Эиком. Наличие на складе позволяет сократить сроки ввода оборудования в эксплуатацию.

Информация актуальна на Октябрь 2023. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
