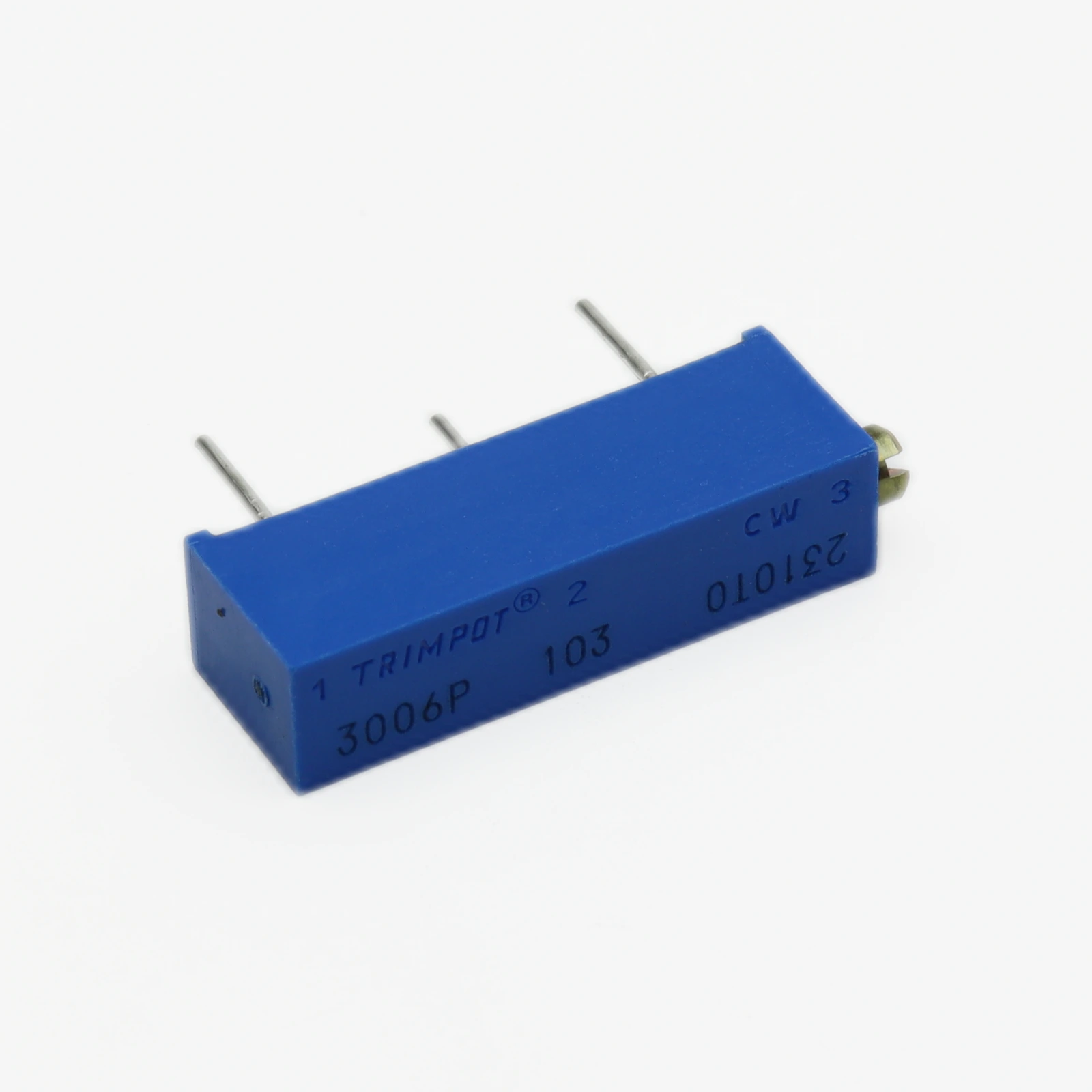

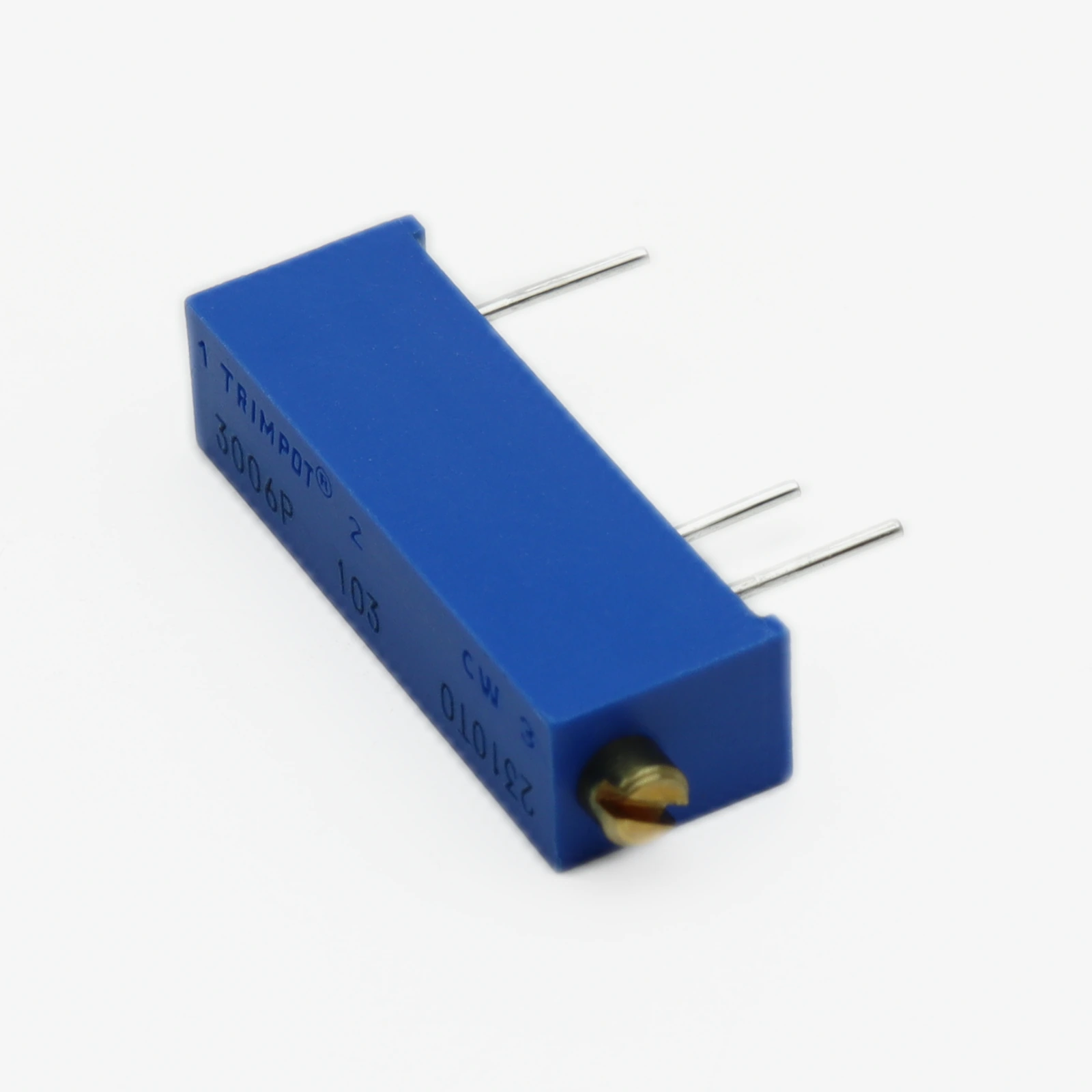

Обзор подстроечного резистора 3006P-1-103LF: нюансы применения и подбор аналогов

Для точной настройки выходного напряжения в импульсных блоках питания критична стабильность сопротивления и удобство монтажа. Именно эти требования учитывает подстроечный резистор с боковой регулировкой 3006P-1-103LF от Bourns, представленный в разделе «потенциометры и переменные резисторы». Инженерам часто приходится искать баланс между габаритами и мощностью рассеивания, особенно в компактных корпусах промышленной автоматики.

Технические акценты

Важно для применения: подстроечный резистор с боковой регулировкой 3006P-1-103LF имеет сопротивление 10 кОм, мощность 0.75 Вт, рассчитан на однократную или периодическую подстройку. Работает в диапазоне температур от -55 до +125 °С — подходит для промышленной электроники.

Содержание

• Как подобрать аналог без потери характеристик?
• Нюансы пайки корпуса 3006: на что обратить внимание
• Типовые ошибки при настройке цепей обратной связи

Как подобрать аналог без потери характеристик?

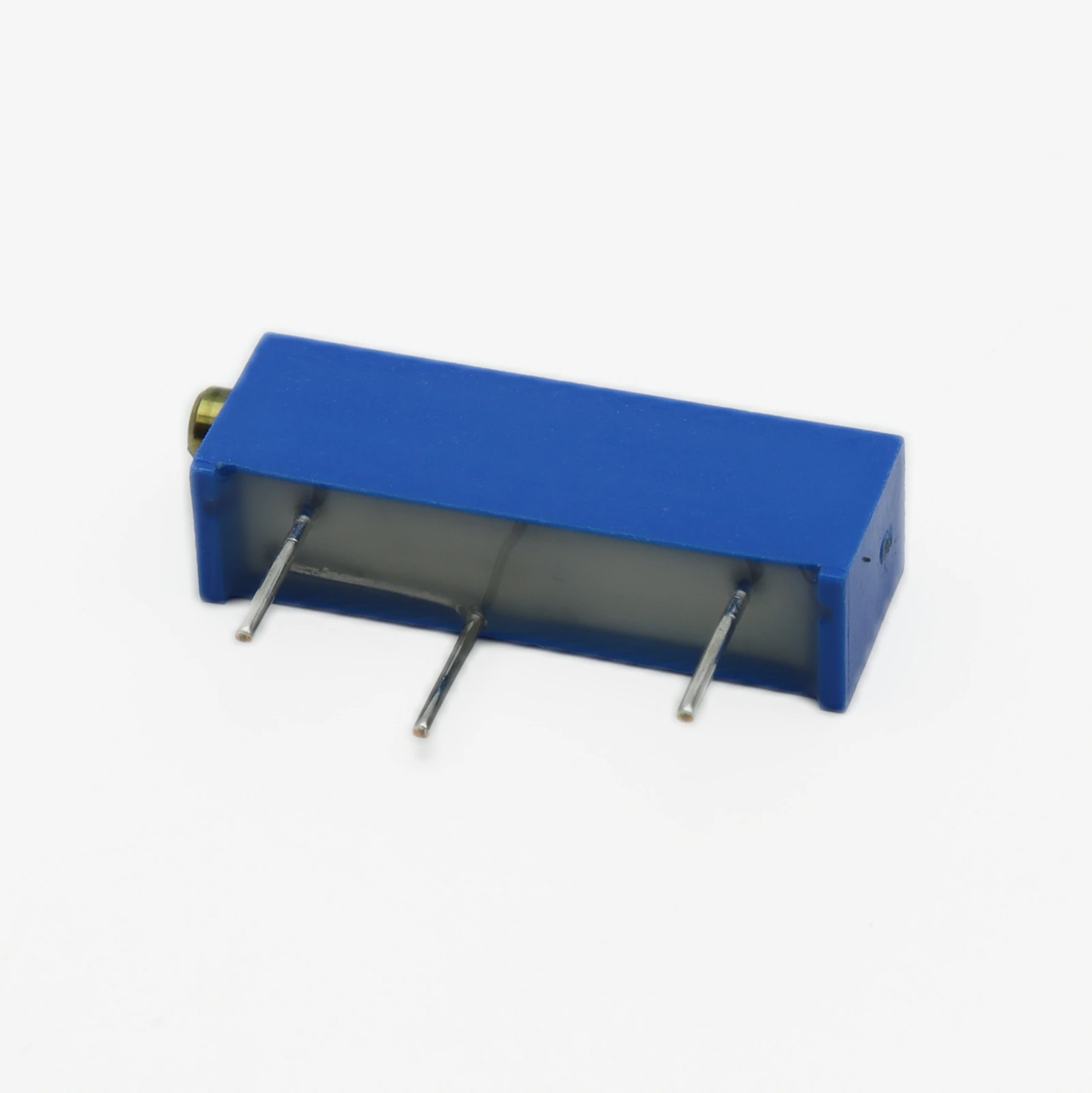

При замене 3006P-1-103LF важно сохранить не только номинал сопротивления, но и конструктивное исполнение. Боковая регулировка позволяет экономить место на плате по высоте, что критично для низкопрофильных устройств. Если вы рассматриваете альтернативы, обращайте внимание на тип выводов и устойчивость к вибрациям.

Обратите внимание, что модель 3296W имеет многослойную конструкцию и требует больше места по высоте, но обеспечивает лучшую точность подстройки. Это важно при калибровке измерительных приборов.

Нюансы пайки корпуса 3006: на что обратить внимание

Корпус серии 3006 выполнен из термостойкого пластика, но чувствителен к длительному воздействию высокой температуры. При пайке этого корпуса важно не перегревать выводы более 3 секунд, чтобы избежать деформации регулировочного винта или изменения сопротивления дорожки. Используйте паяльники с контролем температуры не выше 350 °С.

Также стоит учитывать возможность попадания флюса внутрь механизма регулировки. После монтажа рекомендуется промыть плату специализированными растворителями, не агрессивными к полимерам, чтобы исключить будущий температурный дрейф параметров.

Типовые ошибки при настройке цепей обратной связи

Частая ошибка проектировщиков — использование подстроечных резисторов в цепях, подверженных сильной вибрации, без фиксации положения. Винт регулировки может самопроизвольно смещаться, что приведет к уходу параметров устройства. Для вибронагруженных узлов рекомендуется после настройки фиксировать винт лаком или выбирать модели с более тугим ходом.

Кроме того, не следует использовать данную модель для частой регулировки в процессе эксплуатации. Это устройство предназначено для предварительной настройки. Для частых изменений параметров лучше предусмотреть внешний потенциометр или цифровое управление.
