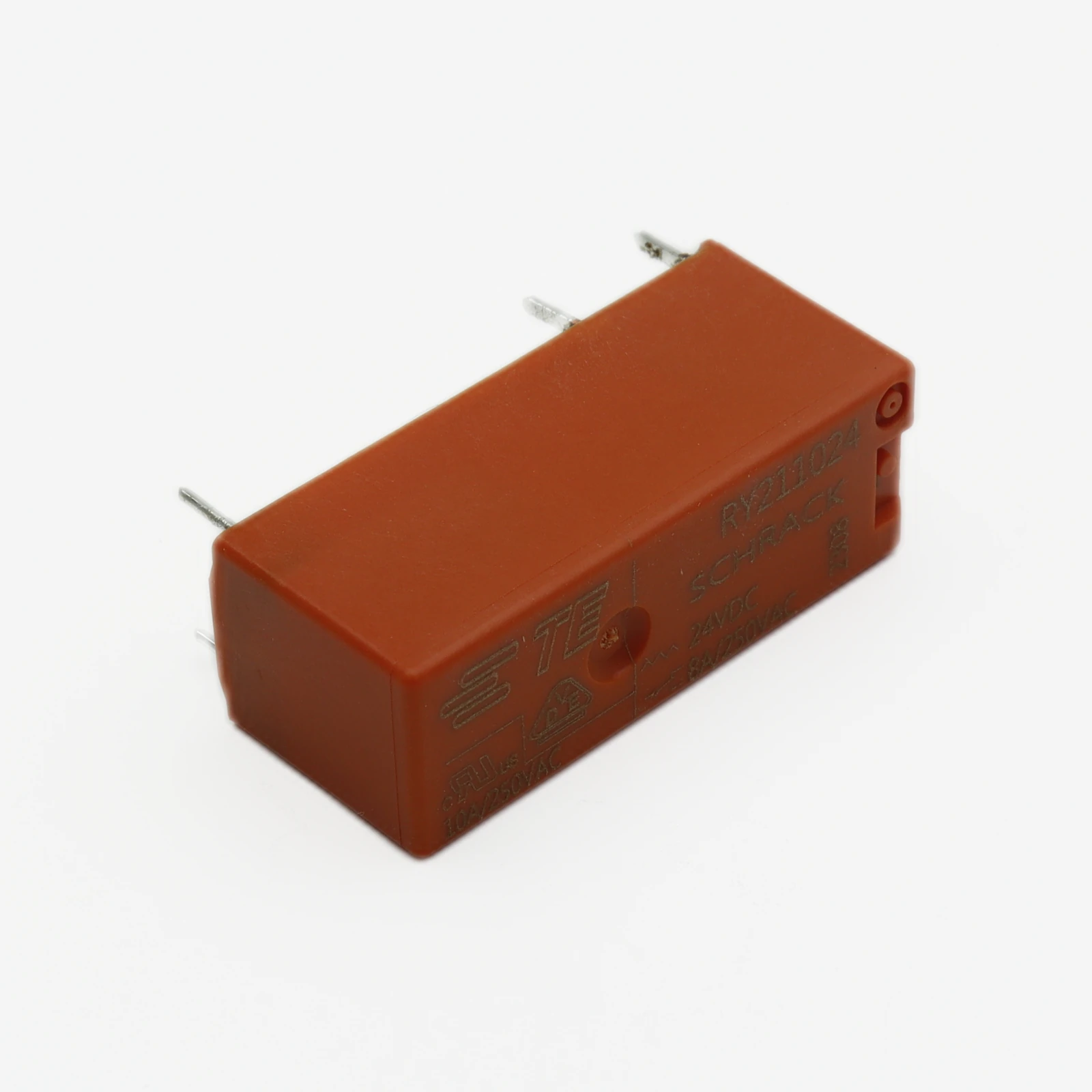

Обзор электромагнитного реле 24 В постоянного тока с переключательными контактами 4-1393224-9: нюансы применения и подбор аналогов

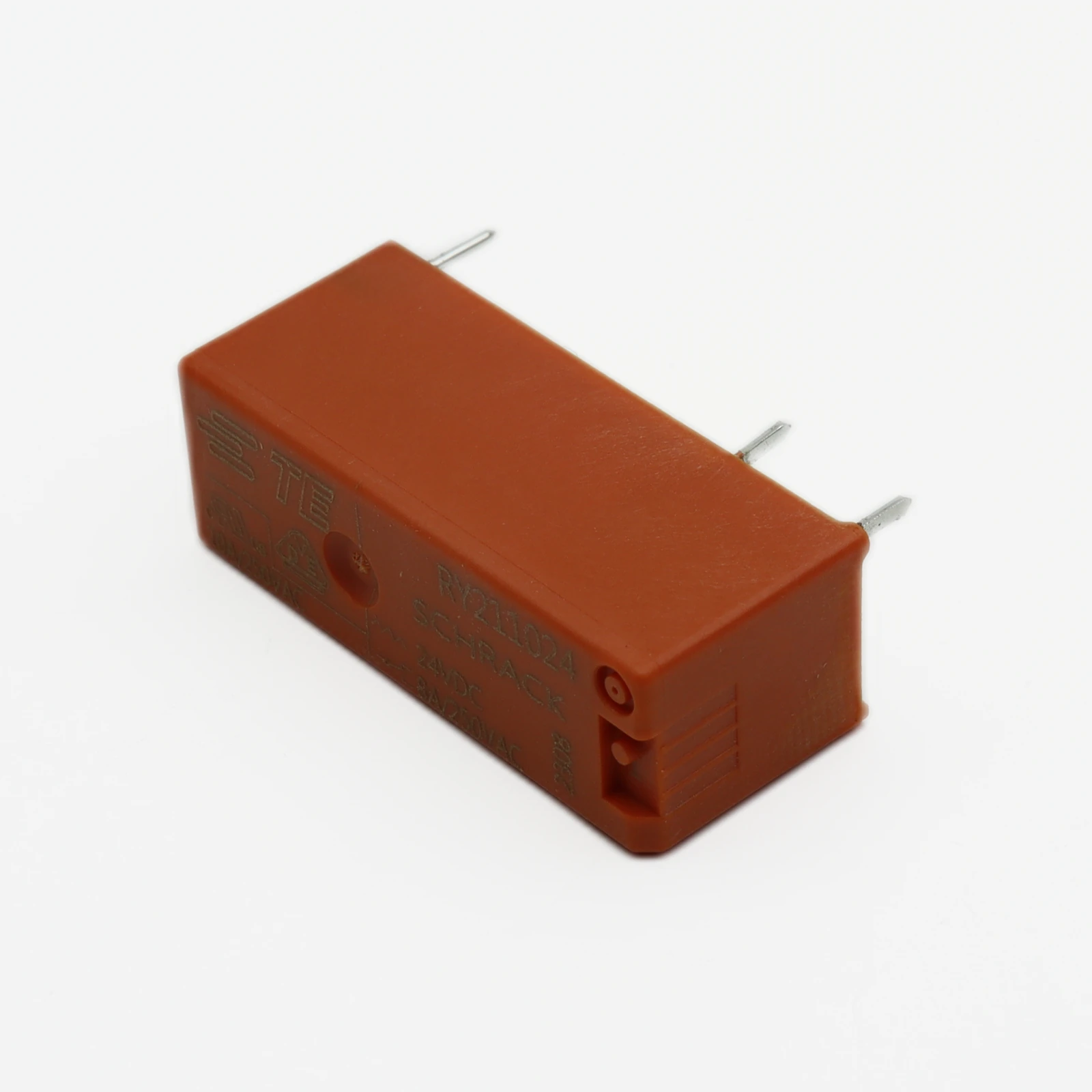

При разработке схем управления исполнительными механизмами критически важна стабильность коммутации цепей питания. Нестабильное срабатывание катушки или подгорание контактов могут вывести из строя весь узел. Именно для таких задач предназначено электромагнитное реле 24 В постоянного тока с двумя переключательными контактами на 8 А 4-1393224-9 от TE Connectivity, представленное в разделе «реле». Инженеры ценят эту модель за предсказуемость характеристик при длительной эксплуатации в шкафах автоматики.

Ключевые параметры для проектировщика

• Напряжение катушки: 24 В постоянного тока
• Контактная группа: 2 переключательных (2 Form C)
• Коммутационный ток: 8 А при 250 В переменного тока
• Монтаж: на печатную плату или в розетку
• Температурный диапазон: от -40 °C до +85 °C

Содержание

• Почему важно выбирать проверенную серию для промышленной автоматики?
• Нюансы монтажа и защиты от индуктивных выбросов
• Как подобрать аналог без потери характеристик?

Почему важно выбирать проверенную серию для промышленной автоматики?

В условиях промышленной эксплуатации оборудование подвергается вибрациям, перепадам температур и электромагнитным помехам. Универсальное решение должно гарантировать отсутствие ложных срабатываний. Модель 4-1393224-9 обладает герметичным корпусом, что защищает внутреннюю механику от пыли и влаги. Это особенно важно для шкафов управления, где конденсат может привести к коррозии контактов. Надежность бренда TE Connectivity подтверждена годами использования в энергетике и машиностроении.

Обратите внимание на мощность потребления катушки. Для данной серии она оптимизирована так, чтобы не перегружать выходные каскады контроллеров, но при этом обеспечивать стабильность коммутации даже при понижении напряжения питания в сети. Это снижает риски отказа системы в критические моменты работы.

Нюансы монтажа и защиты от индуктивных выбросов

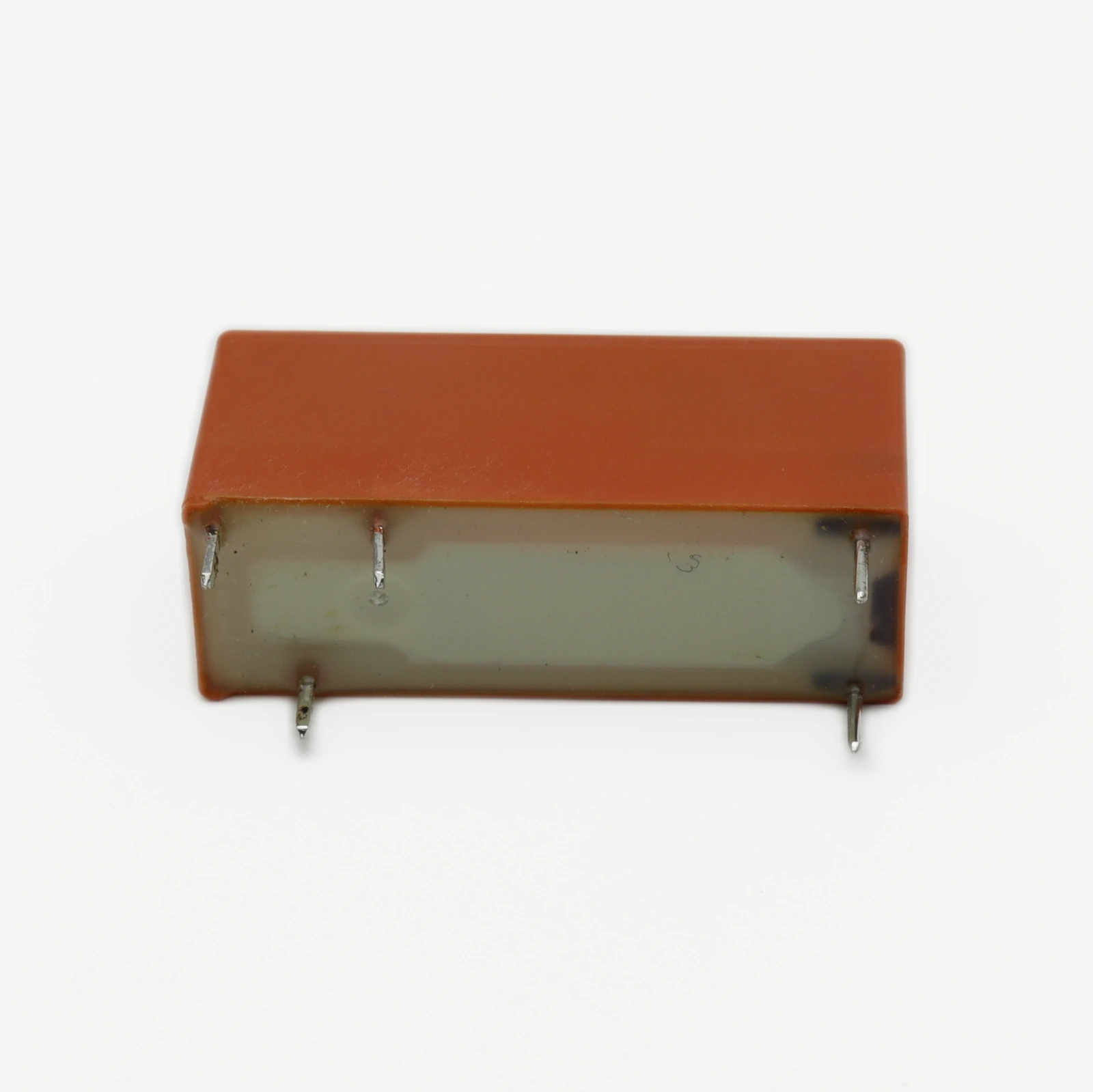

При установке устройства на печатную плату необходимо соблюдать температурный режим пайки. Перегрев выводов может привести к деформации пластикового основания и смещению контактной группы. Рекомендуется использовать профиль пайки с пиковой температурой не выше 260 °C в течение максимум 5 секунд. Это сохранит герметичность корпуса и первоначальные характеристики усилия срабатывания.

Важный практический совет, которого часто нет в стандартной документации: при коммутации индуктивной нагрузки (контакторы, клапаны, двигатели) обязательно используйте варистор или диод, подключенный параллельно катушке управления или нагрузке. Без искрогасящей цепочки энергия магнитного поля при разрыве создает высокий всплеск напряжения, который может пробить изоляцию катушки самого реле или повредить управляющую электронику. Для продления ресурса контактов также рекомендуется устанавливать RC-цепочки параллельно коммутируемым контактам.

Как подобрать аналог без потери характеристик?

Если оригинальная позиция временно недоступна, допустима замена на функциональные аналоги. Однако важно сверять не только напряжение катушки, но и габаритные размеры, а также расположение выводов. Несовместимость по посадочному месту потребует переделки платы, что экономически нецелесообразно. Также стоит учитывать ресурс механической и электрической износостойкости. Дешевые аналоги могут иметь меньшее количество циклов переключения под нагрузкой.

Перед закупкой партии рекомендуется провести входному контролю нескольких образцов. Проверьте сопротивление катушки омметром и убедитесь в четкости щелчка при подаче номинального напряжения. Это позволит отсеять брак до этапа сборки изделия.

Заказать 4-1393224-9 с доставкой по РФ можно в каталоге Эиком.

Информация актуальна на май 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
