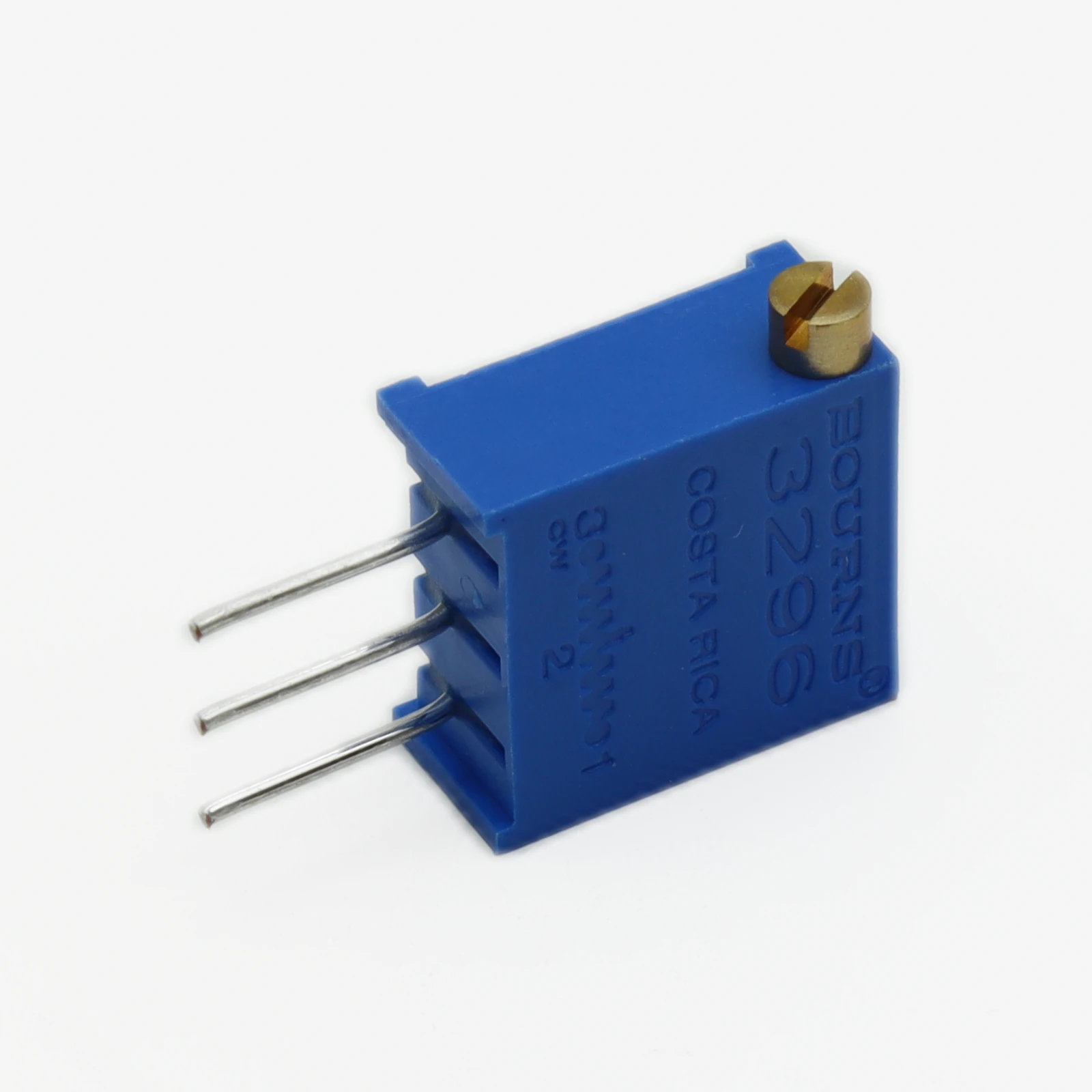

Обзор подстроечного резистора 3296X-1-503LF: нюансы применения и подбор аналогов

Точная настройка усиления в измерительных цепях промышленной автоматики часто упирается в стабильность сопротивления после первичной калибровки. Дрейф параметров из-за вибрации или температурных перепадов способен вывести оборудование из допуска. Подстроечный резистор 50 кОм, 0.5 Вт, с боковой регулировкой 3296X-1-503LF от Bourns, представленный в разделе «потенциометры и переменные резисторы», разработан специально для таких задач. Многооборотная конструкция обеспечивает высокую точность установки, а кераметный сплав гарантирует долговременную стабильность даже в жестких условиях эксплуатации.

Ключевые параметры для проектировщика

• Сопротивление: 50 кОм
• Мощность рассеивания: 0.5 Вт
• Тип регулировки: многооборотный, боковой
• Точность (допуск): ±10%
• Температурный диапазон: от -55 °C до +125 °C
• Материал элемента: керамет

Содержание

• Почему важна боковая регулировка в плотной компоновке?
• Нюансы пайки выводов PC Pin
• Как подобрать замену без потери точности?

Почему важна боковая регулировка в плотной компоновке?

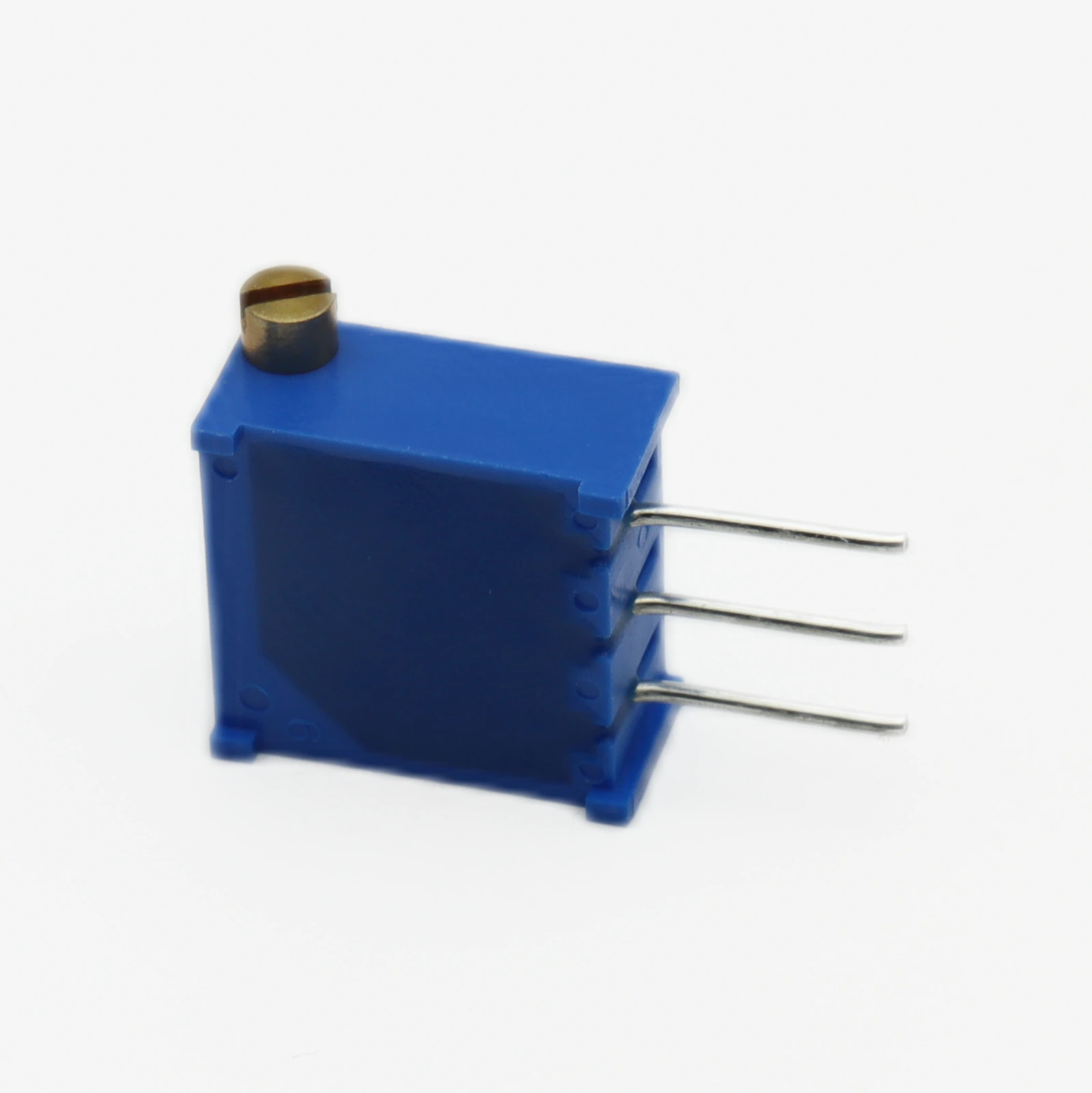

В современных промышленных контроллерах пространство на печатной плате ограничено. Традиционные резисторы с верхней регулировкой могут конфликтовать с высокими компонентами, такими как электролитические конденсаторы или разъемы. Модель с маркировкой 3296X-1-503LF имеет вывод регулировки сбоку корпуса, что позволяет размещать ее вдоль края платы или под низкими экранами. Это критично для устройств, где требуется доступ к настройке через отверстие в корпусе без демонтажа платы.

Кераметный резистивный элемент обеспечивает низкий уровень шумов и высокую стабильность при изменении температуры. В отличие от угольных аналогов, здесь не наблюдается значительного дрейфа сопротивления после тысяч циклов регулировки. Это делает устройство предпочтительным выбором для прецизионных источников питания и измерительных усилителей. Однако стоит учитывать, что многооборотная конструкция требует больше времени на первоначальную настройку по сравнению с однооборотными аналогами.

Нюансы пайки выводов PC Pin

Конструкция выводов PC Pin предназначена для установки в сквозные отверстия платы. При автоматической или ручной пайке важно соблюдать температурный профиль. Хотя корпус выдерживает стандартные волны припоя, перегрев может привести к деформации пластикового механизма регулировки. Рекомендуется использовать температуру жала паяльника не выше 350 °C и время контакта не более 3 секунд на каждый вывод.

Существует практический нюанс, который редко описывают в даташитах. При вращении винта регулировки используйте отвертку с шириной шлица не более 1.5 мм. Излишнее усилие или несоответствующий инструмент могут сорвать резьбу пластикового червячного механизма. Это приведет к появлению люфта и невозможности точной настройки сопротивления в крайних положениях. Также после пайки и настройки рекомендуется зафиксировать винт каплей лака, если устройство будет работать в условиях сильной вибрации.

Как подобрать замену без потери точности?

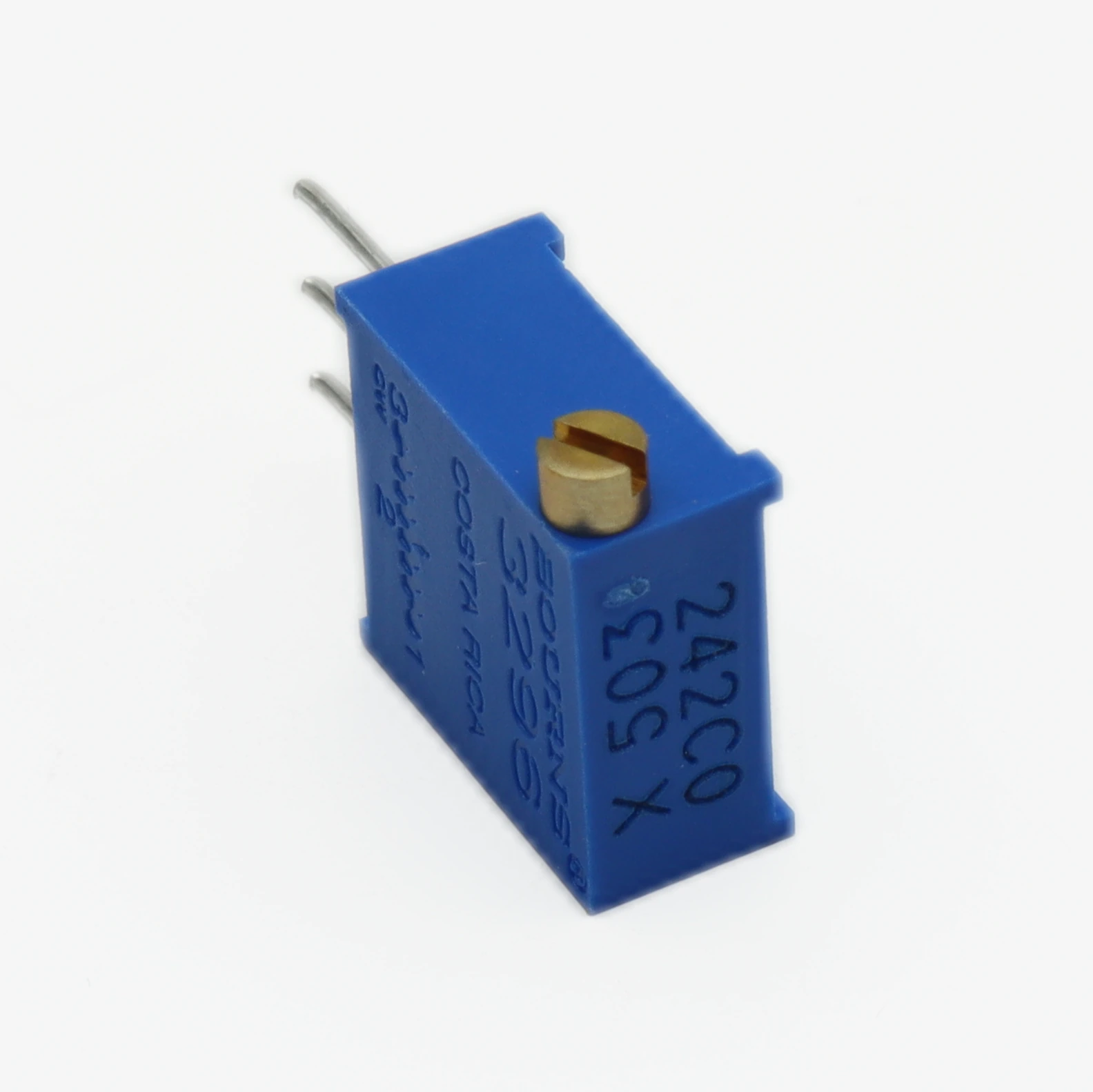

При поиске альтернативы важно обращать внимание не только на номинал сопротивления, но и на габариты корпуса и расположение выводов. Серия 3296 имеет стандартную посадочную базу, но высота корпуса может отличаться у разных производителей. Для замены 3296X-1-503LF подходят аналоги с маркировкой 503 (50 кОм) и индексом боковой регулировки (часто обозначается как X или H).

В таблице ниже приведено сравнение основного устройства с популярными аналогами на рынке:

Обратите внимание, что аналог от TT Electronics имеет меньшую мощность рассеивания, что может быть критично для силовых цепей. Вариант от Murata отличается номиналом, поэтому требует пересчета делителя напряжения. Наиболее близкой заменой по электрическим и габаритным параметрам остается оригинальная серия от Bourns.

Заказать 3296X-1-503LF с доставкой по РФ можно в каталоге Эиком.

Информация актуальна на Май 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
