Обзор подстроечного резистора 3362P-1-502LF: нюансы применения и подбор аналогов

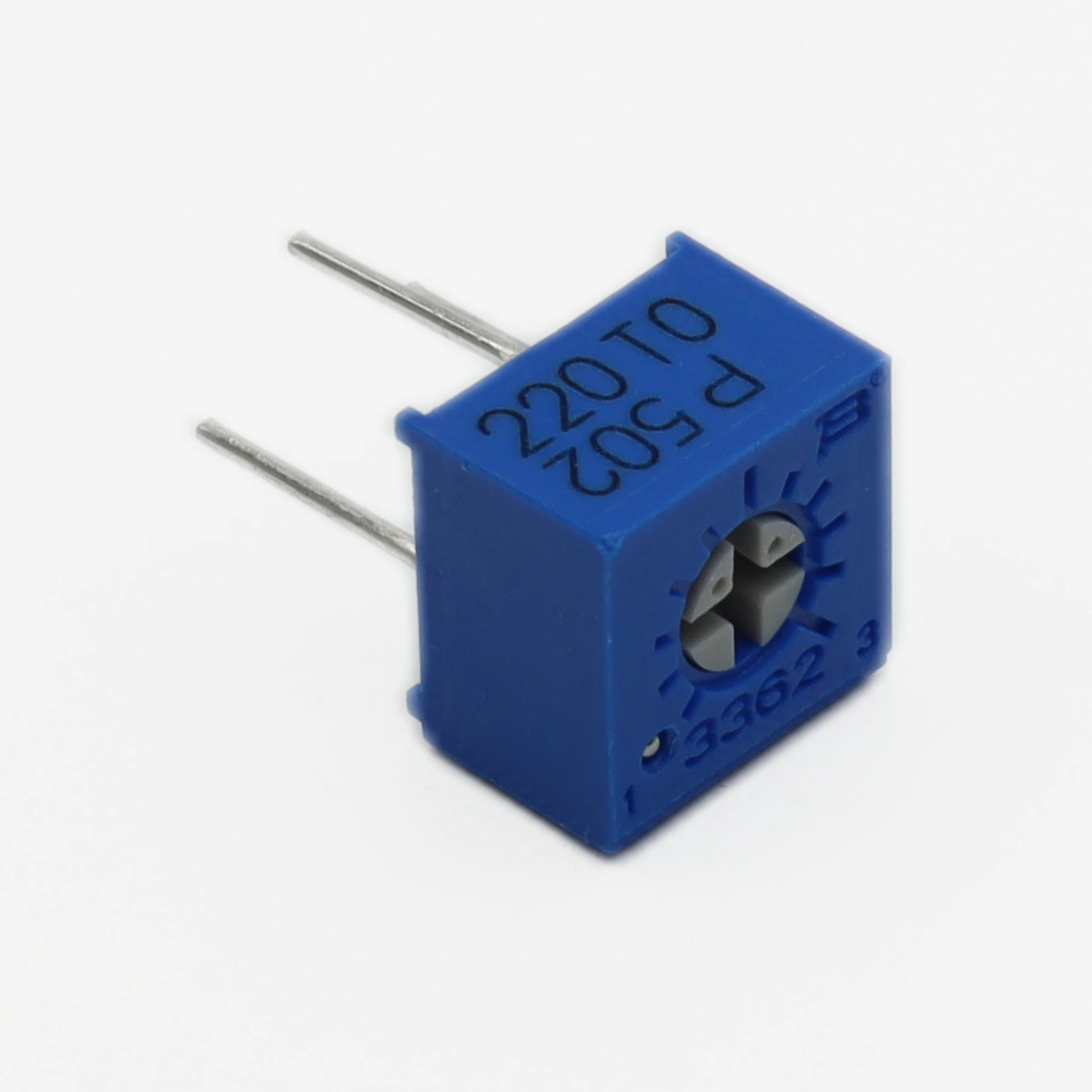

Точная калибровка аналоговых цепей требует стабильности. Когда дрейф параметров недопустим, инженеры обращаются к серии 3362. Подстроечный резистор 5 кОм, 0.5 Вт, с верхним регулированием и выводами для печатного монтажа 3362P-1-502LF от Bourns Inc. решает задачу точной настройки в ограниченном пространстве. Эта позиция доступна в каталоге раздела «потенциометры и переменные резисторы» и зарекомендовала себя в промышленной электронике.

На что смотреть при подборе

Важно для применения: модель имеет сопротивление 5 кОм, мощность 0.5 Вт, рассчитана на однократную настройку. Работает в диапазоне -55...+125 °C — подходит для блоков питания и измерительных приборов.

Содержание

• Конструктивные особенности и надежность
• Нюансы пайки и монтажа
• Сравнение с аналогами

Конструктивные особенности и надежность

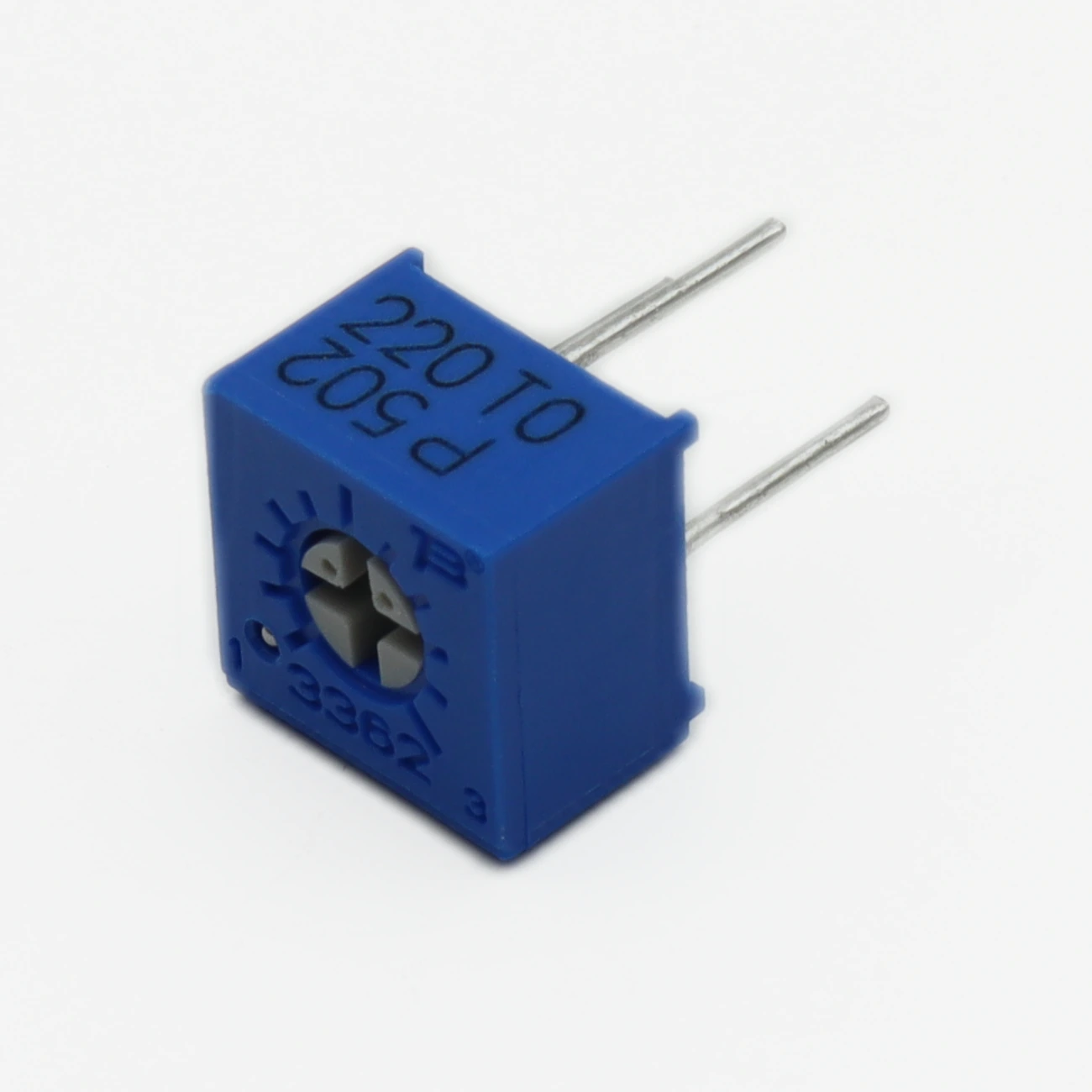

В основе устройства лежит керметный токопроводящий слой, обеспечивающий низкий уровень шумов и высокую линейность характеристики. В отличие от дешевых углеродистых аналогов, данная серия демонстрирует стабильность параметров при длительной эксплуатации. Корпус выполнен из термостойкого пластика, соответствующего стандартам UL94 V-0, что критично для устройств, работающих вблизи нагревающихся элементов.

Верхнее расположение регулировочного винта упрощает доступ при настройке готового изделия, однако требует аккуратности при сборке корпуса устройства. Механизм фиксации вала предотвращает самопроизвольное изменение сопротивления от вибрации, что часто встречается в мобильной технике или транспортном оборудовании.

Нюансы пайки и монтажа

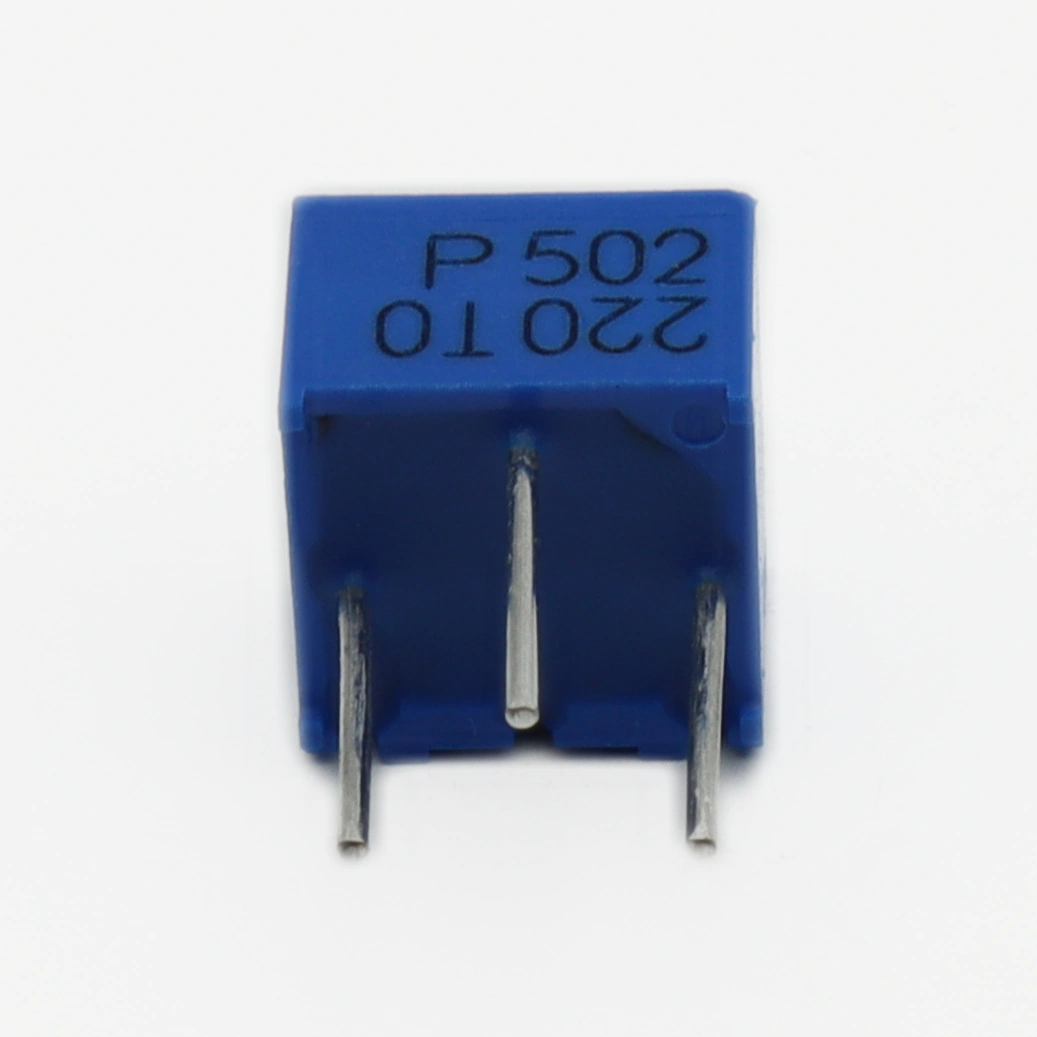

При установке на печатную плату необходимо учитывать тепловую нагрузку. Хотя выводы луженые, избыточный нагрев может повредить внутреннюю структуру резистивного элемента. Температурный дрейф может измениться, если перегреть корпус во время ручной пайки. Рекомендуется использовать паяльник мощностью не более 40 Вт и соблюдать время контакта не более 3 секунд на каждый вывод.

Также стоит обратить внимание на усилие вращения. Чрезмерное давление отверткой на шлиц может привести к поломке вала или нарушению контакта движка с дорожкой. Для настройки лучше использовать прецизионную отвертку с подходящим размером шлица, чтобы избежать слизывания граней.

Сравнение с аналогами

На рынке присутствуют решения со схожими характеристиками, однако они могут отличаться габаритами или температурным диапазоном. Ниже приведена таблица для быстрого сравнения:

Выбор между верхней и боковой регулировкой зависит от компоновки платы. Если требуется высокая точность настройки, стоит рассмотреть многооборотные версии, хотя они занимают больше места. Механическая износостойкость у серии 3362 составляет около 200 циклов, что достаточно для калибровки, но не для частой регулировки пользователем.

Нужен этот компонент? Проверьте наличие 3362P-1-502LF на складе Эиком.

Информация актуальна на октябрь 2023. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
