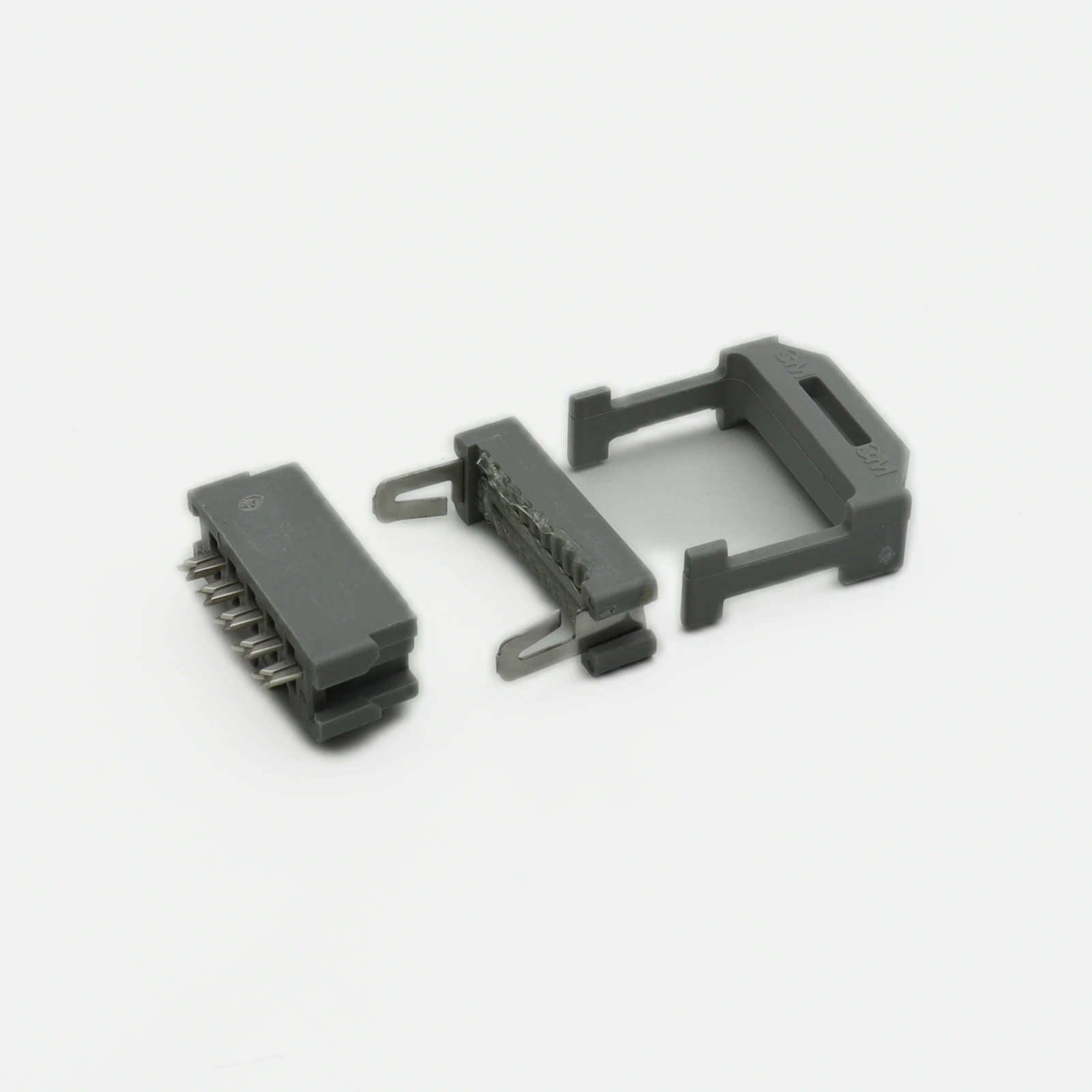

Обзор соединительная колодка 3473-6610: подбор инструмента для монтажа

Обеспечение надежного контакта в условиях вибрации требует тщательного выбора интерфейсных решений. Именно для таких задач предназначена соединительная колодка розетка 10 контактов IDC, известная как модель 3473-6610 от производителя 3M Electronic Solutions Division. В категории разъемы это устройство выделяется стабильностью соединения и долговечностью покрытия. Инженеры часто сталкиваются с необходимостью замены устаревших интерфейсов, где критична совместимость по шагу и типу обжима.

Кратко о главном

Важно для применения: данная модель имеет золотое покрытие контактов, рассчитана на сечение провода 26-28 AWG. Работает в стандартном температурном диапазоне — подходит для промышленной автоматики. Количество контактов строго фиксировано: 10 позиций с шагом 2.54 мм.

Содержание

• Какие технические акценты учесть при замене?
• Почему инженеры выбирают эту серию разъемов?
• Какое решение лучше: оригинал или аналог?

Какие технические акценты учесть при замене?

При модернизации узлов управления важно учитывать не только электрические параметры, но и механические особенности корпуса. 3473-6610 разработан для работы с плоским шлейфом, что упрощает сборку жгутов. Однако при замене на аналогичные изделия необходимо проверить высоту профиля. Некоторые клоны имеют увеличенную высоту пластикового изолятора, что может привести к конфликту с соседними компонентами на плотной плате. Обратите внимание на ключевые вырезы в корпусе — они обеспечивают правильную ориентацию кабеля.

Еще один нюанс — усилие сочленения. Оригинальные изделия 3M Electronic Solutions Division обеспечивают оптимальный баланс между легкостью подключения и надежностью фиксации. Слишком свободный ход может привести к самопроизвольному расключению при вибрации, а чрезмерно тугая посадка рискует повредить контакты при частых переподключениях.

Почему инженеры выбирают эту серию разъемов?

Серия, к которой относится эта соединительная колодка, зарекомендовала себя в условиях повышенных нагрузок. Золотое покрытие контактов минимизирует переходное сопротивление и защищает от окисления, что критично для слаботочных сигнальных линий. В отличие от луженых контактов, золото не требует специального обслуживания в течение всего срока службы.

Практический совет, которого нет в даташите: при обжиме провода 26-28AWG в контакты IDC используйте инструмент с регулируемым усилием. Стандартные клещи могут быть избыточны для такого тонкого сечения, что приводит к продавливанию изоляции до жилы или деформации контакта. Для 3473-6610 рекомендуется использовать пресс-клещи с профилем матрицы, специально предназначенным для шага 2.54 мм и тонких проводников, чтобы сохранить газонепроницаемость соединения без повреждения золотого слоя.

Какое решение лучше: оригинал или аналог?

На рынке присутствуют альтернативные предложения, однако разница в качестве материалов часто становится заметна только после длительной эксплуатации. Ниже приведено сравнение основных характеристик.

Обратите внимание, что аналог от TE Connectivity имеет луженые контакты — это важно при эксплуатации в агрессивной среде, где золото может быть подвержено диффузии, однако для стандартных условий оригинал 3M предпочтительнее из-за стабильности параметров.

Нужен этот компонент? Проверьте наличие 3473-6610 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте 3M Electronic Solutions Division.
