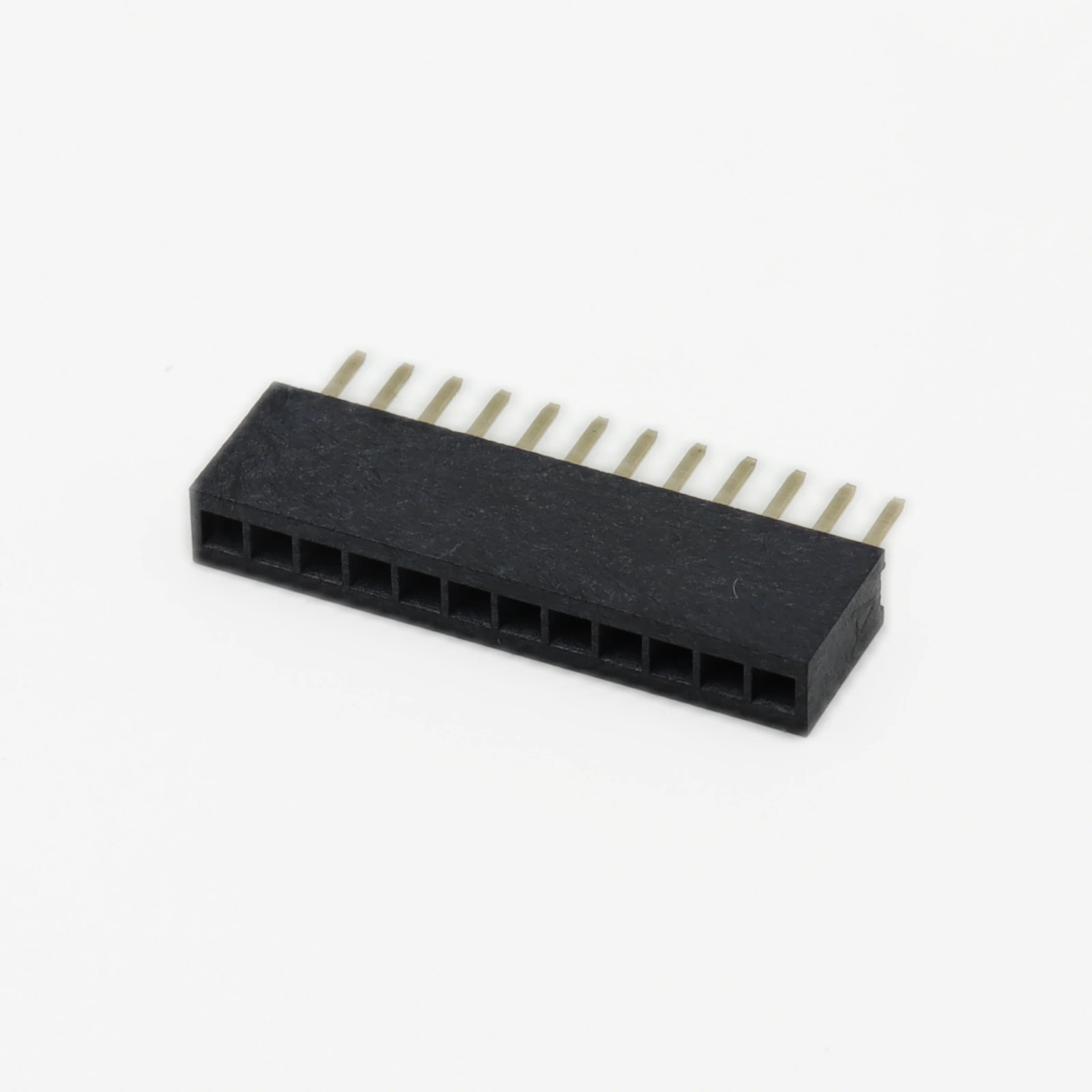

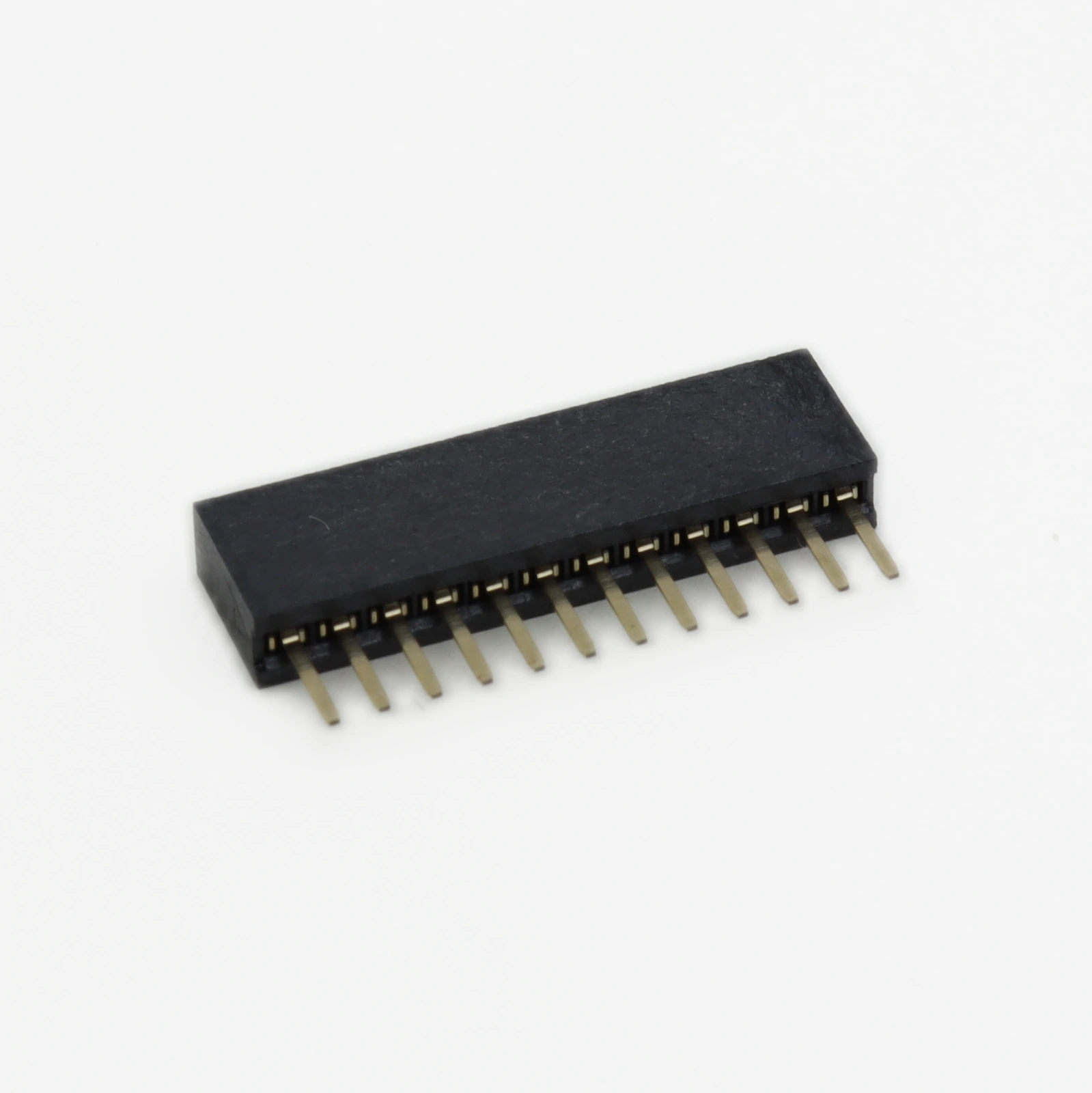

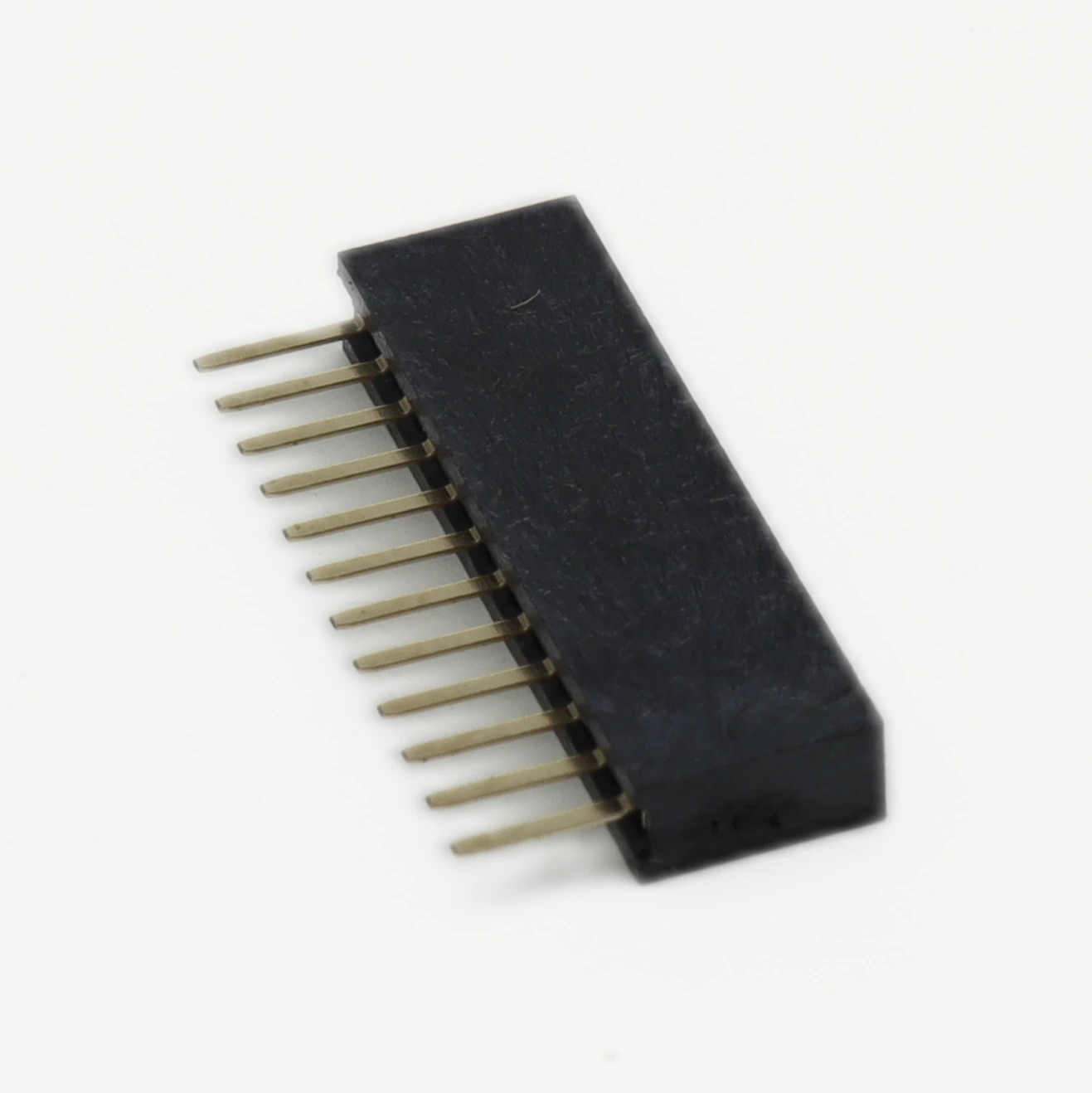

12-контактный штыревой разъем LPPB121NFFN-RC: какие нюансы фиксации в корпусе учесть?

При проектировании плотных узлов инженеры часто сталкиваются с проблемой окисления контактов и нестабильного соединения. Именно это решает 12-контактный штыревой разъем LPPB121NFFN-RC от бренда Sullins Connector Solutions, представленный в категории разъемы. Данная модель обеспечивает стабильную передачу сигнала в условиях вибрации благодаря качественному золотому покрытию и точной геометрии выводов.

На что смотреть при подборе

• Количество контактов: 12
• Шаг выводов: 1.27 мм (0.05")
• Покрытие контактов: Золото
• Тип монтажа: PCB (Терминалы)
• Рабочий ток: 2 А
• Рабочее напряжение: 250 В

Содержание

• Подбор аналога
• Особенности монтажа
• Типовые ошибки

Подбор аналога

При поиске замены важно учитывать не только количество выводов, но и шаг сетки. В таблице ниже приведены совместимые решения:

Обратите внимание, что аналог от Molex имеет усиленный корпус — это важно при частых переподключениях в тестовых стендах.

Особенности монтажа

Для обеспечения надежной фиксации в корпусе критично соблюдать соосность отверстий печатной платы. Шаг 1.27 мм требует высокой точности сверления. Используйте шаблоны для разметки перед пайкой, чтобы избежать механического напряжения на выводы.

Практический совет, которого нет в документации: при пайке разъемов с шагом 0.05 дюйма используйте жало типа «микроволна» или конус диаметром не более 1 мм. Это позволит избежать перемычек между соседними контактами, что часто случается при использовании стандартных жал для шага 2.54 мм. Также рекомендуется предварительно фиксировать корпус каплей термостойкого клея перед основной пайкой, если плата будет работать в условиях вибрации.

Типовые ошибки

Наиболее распространенная проблема — неправильная ориентация ключа разъема. Перед установкой проверьте маркировку первого контакта на плате и корпусе. Еще одна ошибка — перегрев при пайке, который может повредить пластиковый изолятор. Соблюдайте температурный профиль не выше 260°C в течение 5 секунд.

Нужен этот компонент? Проверьте наличие LPPB121NFFN-RC на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Sullins Connector Solutions.
