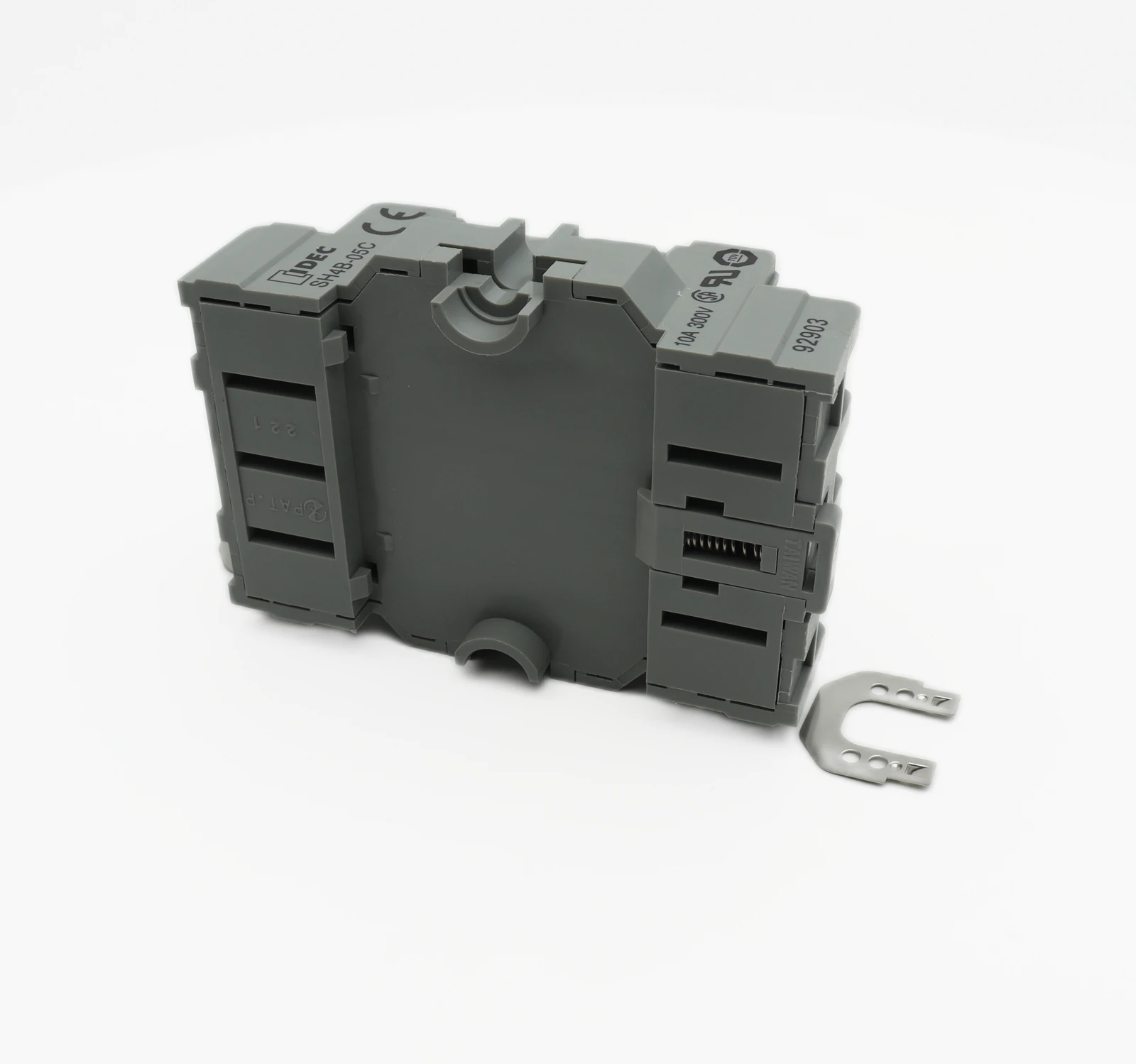

SH4B-05C от IDEC: упрощённый монтаж гнезда для реле в шкафах автоматики

Эффективная коммутация в промышленных щитах невозможна без качественной базы, особенно когда используются реле электромагнитные. Модель SH4B-05C от IDEC представляет собой специализированное гнездо для реле, обеспечивающее быстрый монтаж на DIN-рейку. Такое решение сокращает время сборки и упрощает замену компонентов без нарушения целостности проводки.

Важно для применения

• Количество позиций: 14
• Тип монтажа: DIN-рейка 35 мм
• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Материал корпуса: Полиамид
• Рабочая температура: -25...+70 °С

Содержание

• Совместимость и нюансы подключения
• Особенности установки на рейку
• Аналоги и замена

Совместимость и нюансы подключения

При проектировании узлов управления критически важно учитывать геометрические параметры посадочного места. Хотя стандарт 14-pin распространён, у разных производителей могут отличаться расстояния между контактами или высота пластикового корпуса. Гнездо для реле SH4B-05C разработано с учётом наиболее популярных серий электромагнитных коммутационных устройств, однако перед массовой закупкой рекомендуется проверить физическую совместимость с конкретными моделями реле, которые планируются к установке.

Обратите внимание, что плотность монтажа в современном шкафу часто требует размещения компонентов встык. Убедитесь, что боковые стенки корпуса не препятствуют установке соседних модулей, особенно если используются широкие клеммные блоки. Это позволит избежать ситуаций, когда приходится демонтировать уже собранную линию из-за несовместимости габаритов.

Особенности установки на рейку

Крепление на стандартную DIN-рейку 35 мм обеспечивает надёжную фиксацию без использования дополнительного инструмента. Защёлкиваются модули достаточно плотно, что исключает вибрационный срыв при эксплуатации в условиях промышленного цеха. При демонтаже необходимо использовать отвёртку для отжима фиксатора, чтобы не повредить пластиковые направляющие.

Важный практический совет: при затяжке винтовых клемм соблюдайте рекомендуемый момент усилия. Для полиамидного корпуса избыточное давление может привести к микротрещинам, которые со временем расширятся под воздействием температурных циклов. Используйте динамометрическую отвёртку или контролируйте усилие вручную, особенно если работаете с многожильными проводами без наконечников.

Аналоги и замена

На рынке представлены различные решения для организации интерфейса коммутации. Ниже приведена таблица с похожими позициями, которые могут рассматриваться как альтернатива при отсутствии основной модели на складе.

Обратите внимание, что аналог от Finder может иметь немного другую форму фиксатора, что потребует проверки плотности посадки на вашу конкретную рейку. Это важно при модернизации старых щитов, где профиль рейки мог деформироваться со временем.

IDEC SH4B-05C доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте IDEC.
