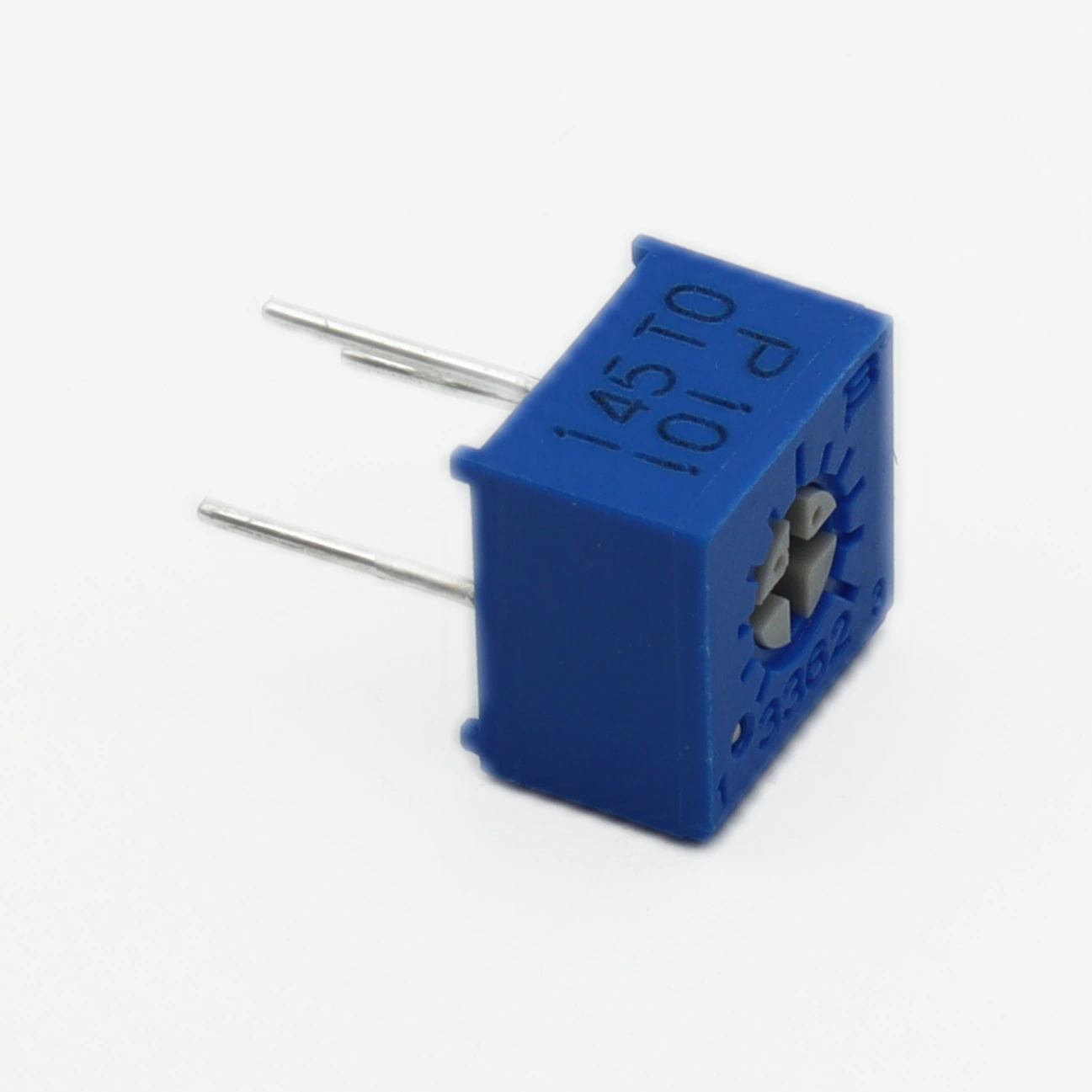

Почему инженеры выбирают 3362P-1-101LF: удобство монтажа и фиксации

Главное преимущество этой модели — возможность верхней регулировки без демонтажа платы. Это критично для калибровки промышленной электроники, где доступ к компонентам часто ограничен корпусом устройства. Именно эти требования учитывает подстроечный резистор 3362P-1-101LF от Bourns, представленный в разделе «потенциометры и переменные резисторы». Конструкция обеспечивает надежный контакт даже в условиях повышенной вибрации, что делает устройство предпочтительным выбором для блоков питания и контроллеров.

Технические акценты

• Сопротивление: 100 Ом
• Мощность рассеивания: 0.5 Вт

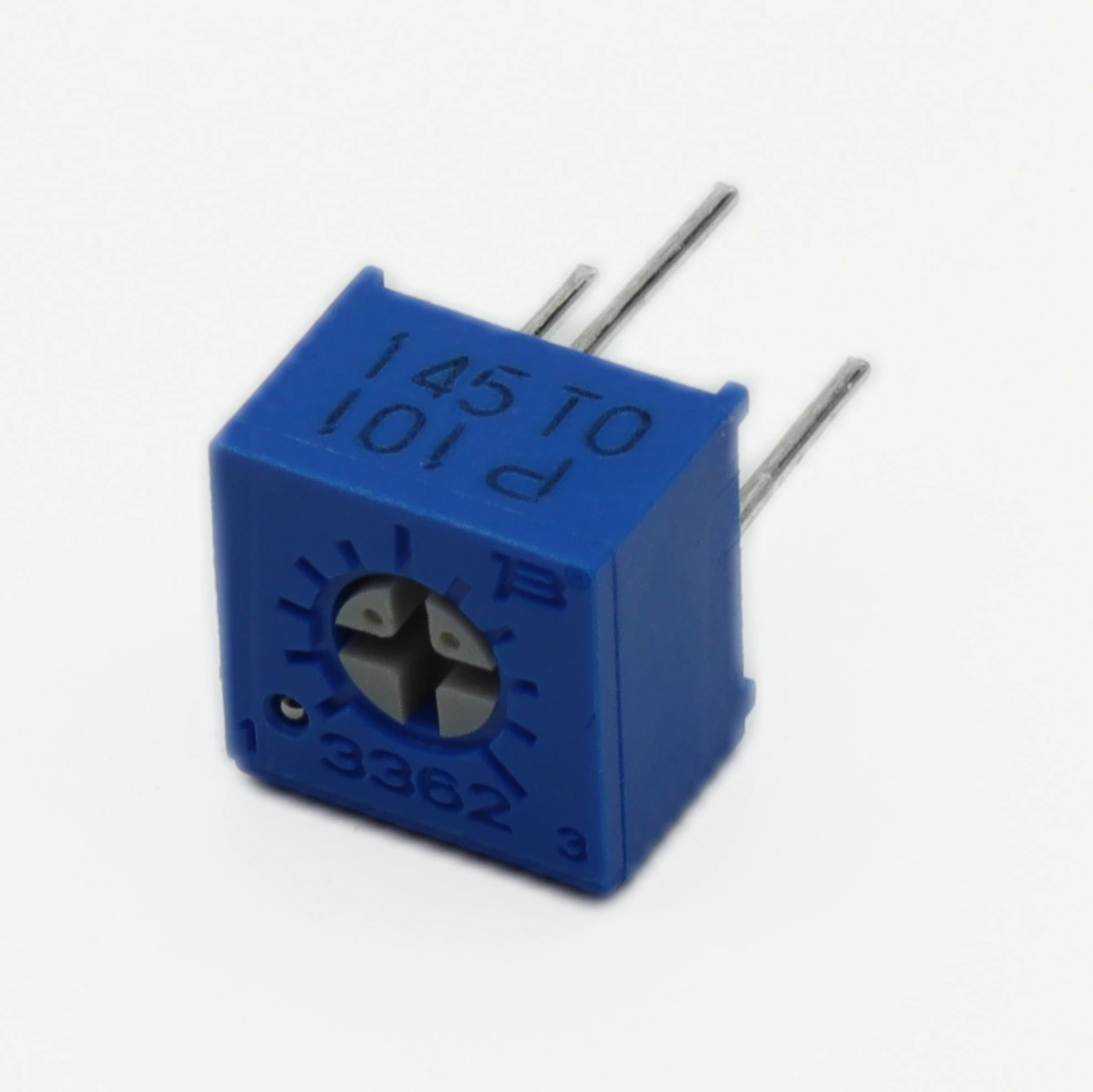

• Тип регулировки: верхняя (Top Adjust)
• Число оборотов: 1

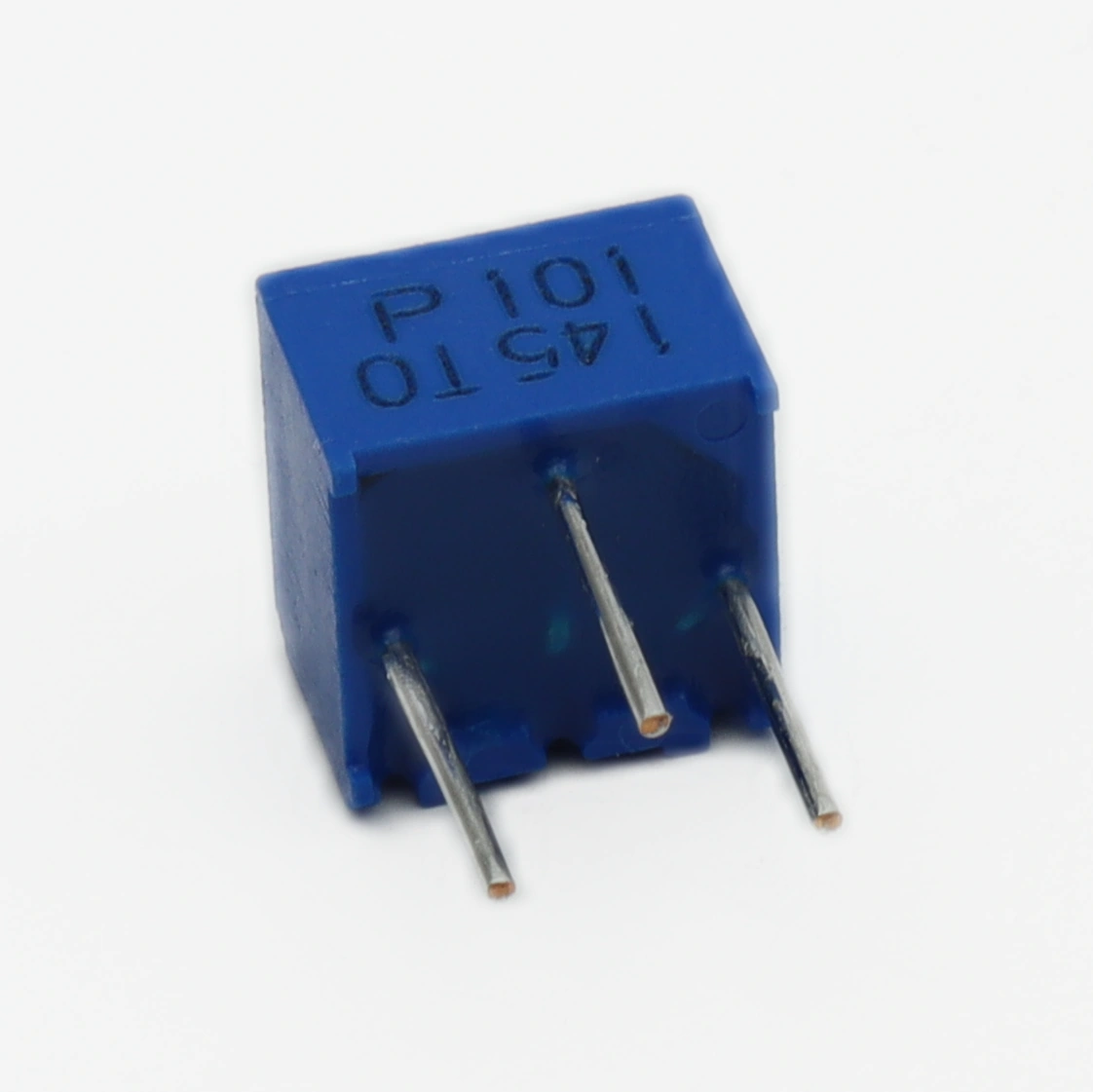

• Монтаж: выводы для печатной платы (PC Pin)

Содержание

• Подбор аналога без потери характеристик
• Особенности монтажа и пайки
• Типовые ошибки при настройке

Подбор аналога без потери характеристик

При необходимости замены важно сохранить не только номинал, но и габариты корпуса, чтобы не переделывать посадочное место на плате. Серия 3362 имеет стандартный шаг выводов, что упрощает кросс-референс. Однако стоит обращать внимание на температурный коэффициент сопротивления (ТКС), который влияет на стабильность узла при нагреве.

Обратите внимание, что аналог от Vishay имеет улучшенные показатели стабильности, но требует проверки совместимости посадочного места. Бюджетное решение от TT Electronics может иметь больший разброс параметров в партии, что критично для прецизионных схем.

Особенности монтажа и пайки

Корпус типа 3362 разработан для автоматической и ручной пайки волной припоя. Выводы PC Pin обеспечивают надежную фиксацию в отверстиях платы. Однако существует важный нюанс, о котором редко пишут в документации. При ручной пайке критично соблюдать температурный режим, чтобы не повредить пластиковый корпус и не нарушить контакт движка с резистивным элементом.

Практический совет: Время пайки каждого вывода не должно превышать 3 секунды при температуре жала не выше 260 °C. Перегрев может привести к деформации корпуса и смещению движка, что изменит начальное сопротивление. После пайки рекомендуется дать плате остыть естественным путем, не используя воздушное охлаждение, чтобы избежать термического шока.

Также стоит учитывать высоту профиля. Верхняя регулировка требует доступа сверху, поэтому при компоновке корпуса устройства необходимо предусмотреть окно или отверстие под отвертку. Если плата будет залита компаундом, эта модель не подойдет — потребуется герметичное исполнение.

Типовые ошибки при настройке

Наиболее частая проблема при эксплуатации — использование неподходящей отвертки. Шлиц под регулировку имеет специфический размер, и слишком тонкий инструмент может проскальзывать, повреждая пластик. Слишком толстая отвертка может не войти в паз полностью, что приведет к срыву граней.

Еще одна ошибка — настройка под напряжением без учета нагрузки. Сопротивление 100 Ом часто используется в цепях обратной связи или токоограничения. Изменение номинала «на горячую» может привести к броскам тока. Рекомендуется проводить финальную калибровку после прогрева устройства до рабочей температуры, так как ТКС может внести коррективы в показания.

Для серийного производства важно проводить входной контроль партии. Несмотря на высокую надежность бренда, механические повреждения при транспортировке возможны. Проверка сопротивления движка относительно крайних выводов поможет отсеять брак до монтажа.

Нужен этот компонент? Проверьте наличие 3362P-1-101LF на складе Эиком.

Информация актуальна на Май 2024. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
