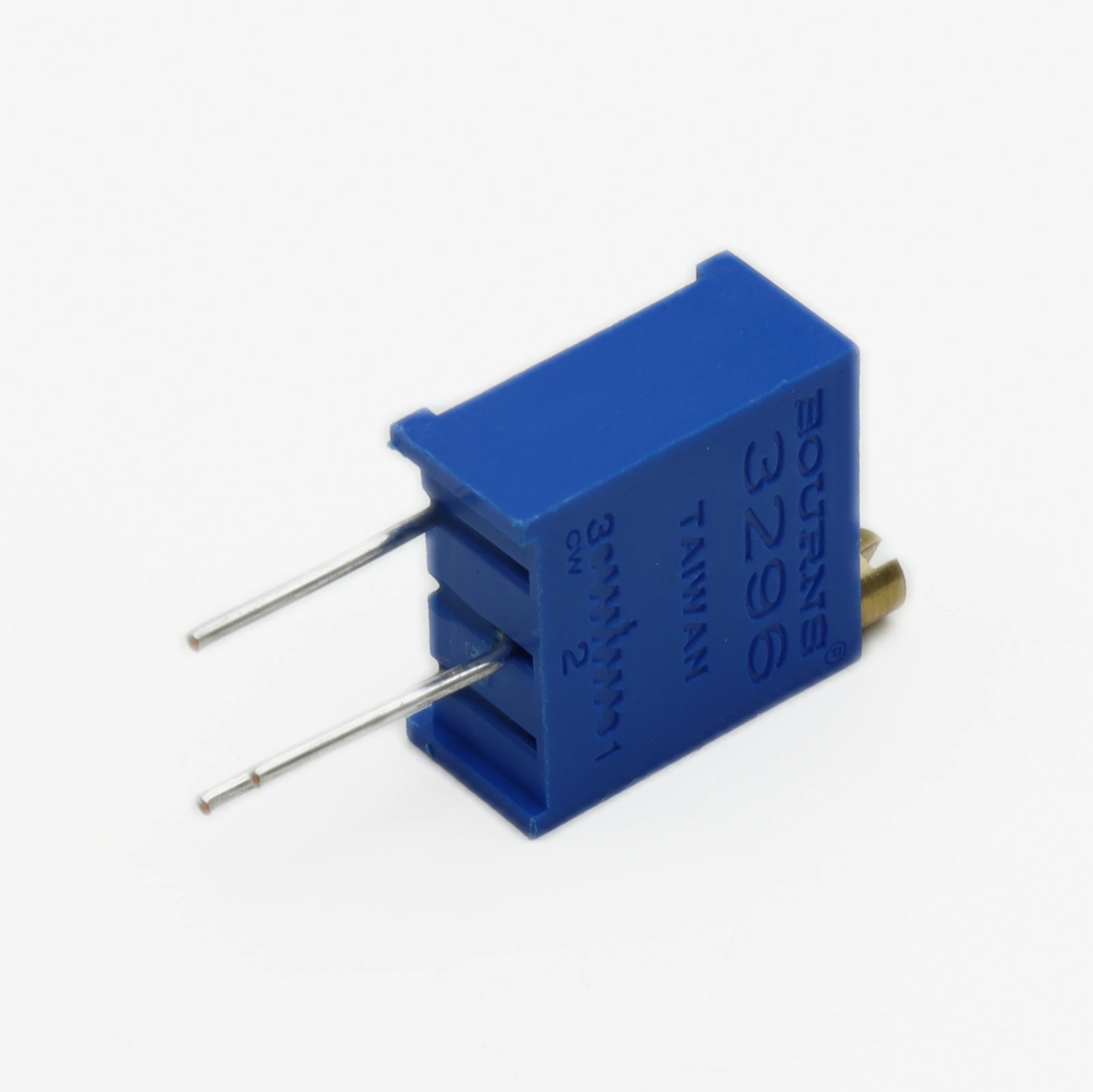

Обзор подстроечного резистора 3296Y-1-103LF: нюансы применения и подбор аналогов

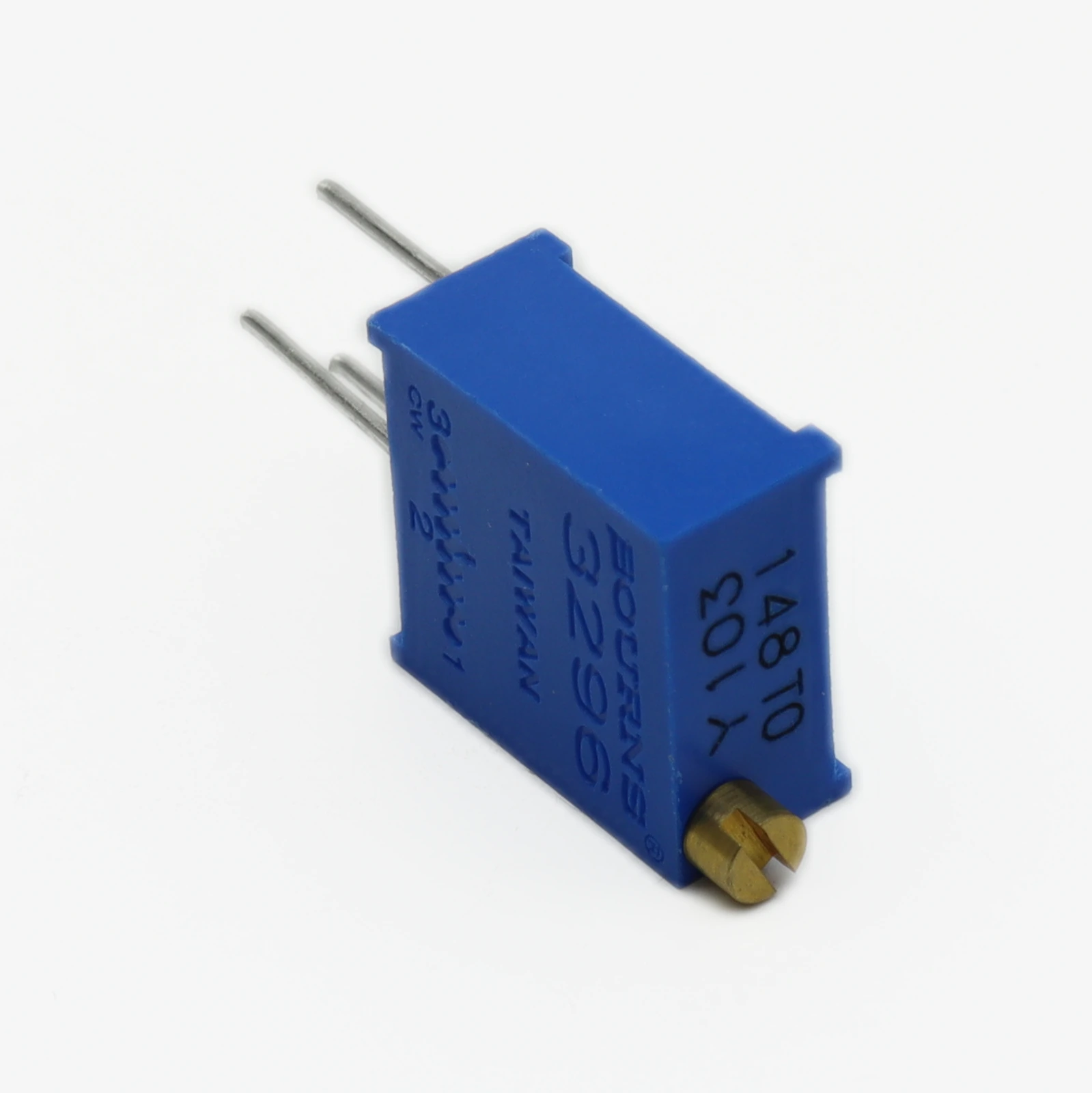

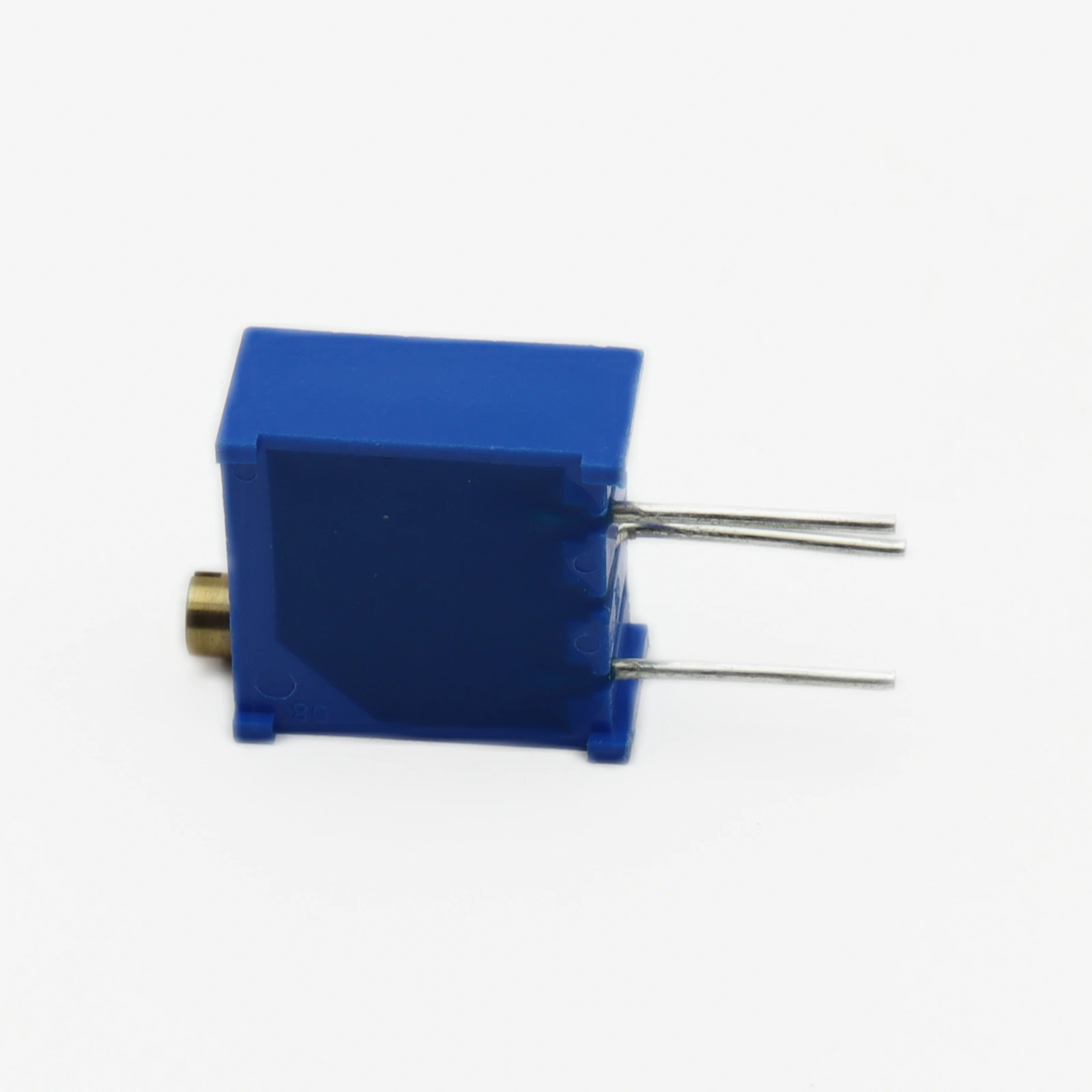

Точная настройка аналоговых цепей в промышленной автоматике требует элементов с высокой стабильностью сопротивления и низким уровнем шума. Именно эти требования учитывает подстроечный резистор 10 кОм, 0.5 Вт, с верхним регулировочным винтом и выводами для печатного монтажа 3296Y-1-103LF от Bourns, представленный в разделе «потенциометры и переменные резисторы». Инженеры часто сталкиваются с необходимостью калибровки датчиков или опорных напряжений, где ошибка в один процент недопустима. Данная модель обеспечивает многооборотную регулировку, что позволяет добиться высокой точности установки параметра без риска случайного сброса настройки при вибрации.

Технические акценты

• Сопротивление: 10 кОм
• Мощность рассеивания: 0.5 Вт
• Тип регулировки: многооборотная (25 оборотов)
• Материал дорожки: кермет
• Температурный диапазон: -55...+125 °C

Содержание

• Почему выбирают серию 3296
• Нюансы пайки и монтажа
• Сравнение с аналогами

Почему выбирают серию 3296

Серия 3296 заслужила репутацию отраслевого стандарта благодаря конструкции с герметичным корпусом. В отличие от открытых потенциометров, эта модель защищена от попадания пыли и флюса внутрь резистивного элемента. Керметный материал дорожки обеспечивает низкий уровень собственных шумов и высокую линейность характеристики, что критично для измерительных усилителей. Многооборотный механизм позволяет производить тонкую настройку: один полный оборот винта изменяет сопротивление лишь на небольшую долю от номинала, что исключает грубые ошибки при калибровке.

При проектировании источников питания важно учитывать температурный коэффициент сопротивления (ТКС). У данной модели он стабилен в широком диапазоне, что гарантирует отсутствие дрейфа параметров при нагреве блока питания. Это делает устройство пригодным для использования в силовой электронике, где температурные нагрузки значительно выше, чем в цифровой части схемы.

Нюансы пайки и монтажа

Несмотря на надежность конструкции, существуют практические аспекты монтажа, которые не всегда подробно описаны в даташите. При пайке выводов для печатной платы важно не перегревать корпус. Время пайки не должно превышать 3 секунд при температуре жала не выше 260 °C. Перегрев может привести к деформации пластикового основания и нарушению контакта между движком и резистивной дорожкой, что проявится в виде шумов при регулировке.

Также стоит обратить внимание на усилие вращения регулировочного винта. Хотя механизм рассчитан на многократные циклы, использование металлической отвертки без фиксации может привести к слизыванию шлица после нескольких лет эксплуатации. Рекомендуется использовать инструмент с точным соответствием профиля шлица и фиксировать положение винта лаком после окончательной настройки, если устройство будет работать в условиях сильной вибрации. Это простая мера предотвращает самопроизвольное изменение сопротивления.

Сравнение с аналогами

На рынке присутствуют решения от других производителей, однако они могут отличаться конструктивными особенностями. Ниже приведена таблица для сравнения основных характеристик.

Обратите внимание, что аналог от TT Electronics имеет меньшую мощность рассеивания (0.25 Вт), что важно учитывать при работе в силовых цепях. Модель от Copal отличается компактными габаритами, но требует более аккуратного монтажа из-за меньшего размера регулировочного винта. Оригинальная модель 3296Y-1-103LF сохраняет баланс между стоимостью и надежностью, что подтверждается ее широким применением в промышленном оборудовании.

Нужен этот компонент? Проверьте наличие 3296Y-1-103LF на складе Эиком.

Информация актуальна на октябрь 2023. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
