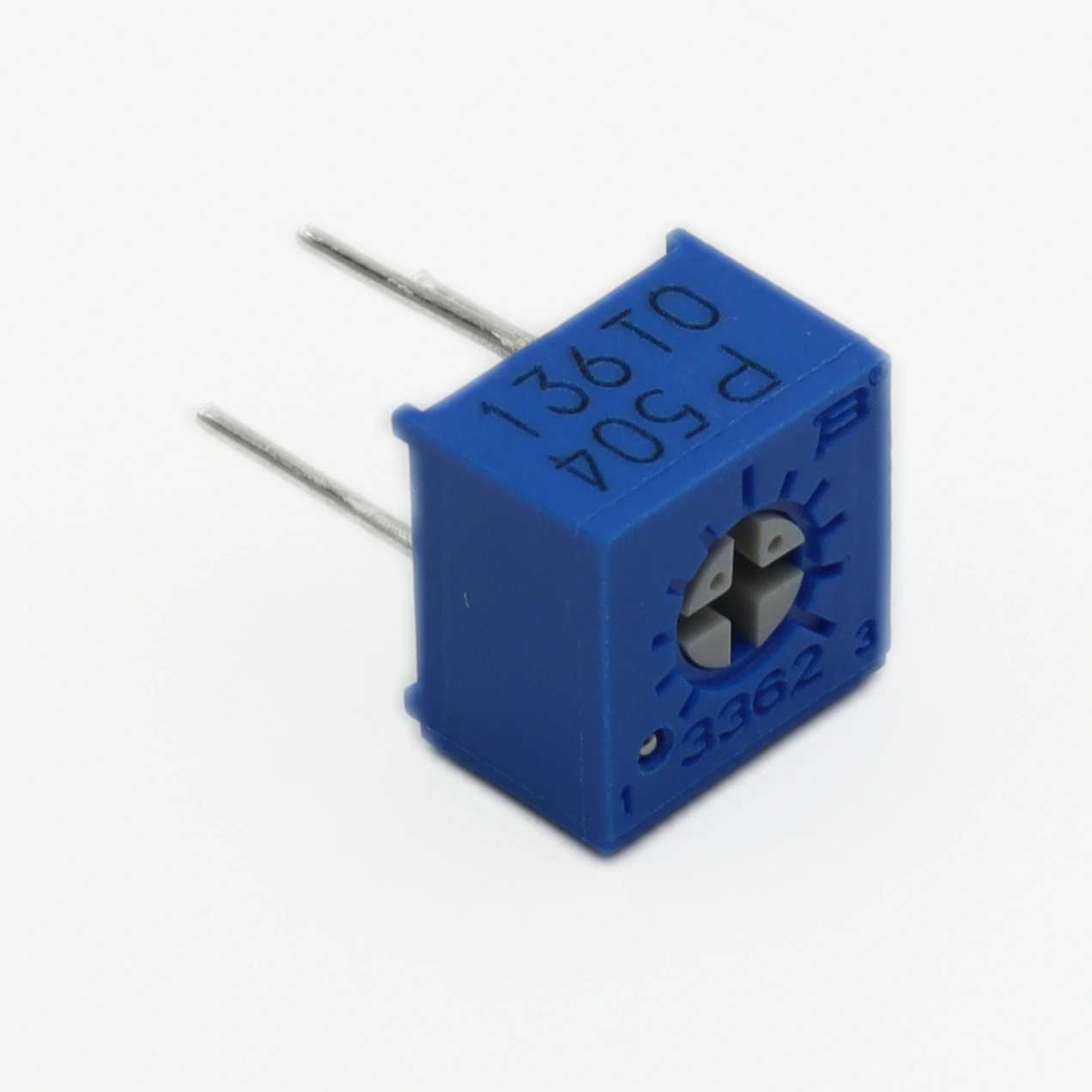

Почему инженеры выбирают подстроечный резистор 3362P-1-504LF: точная фиксация настройки

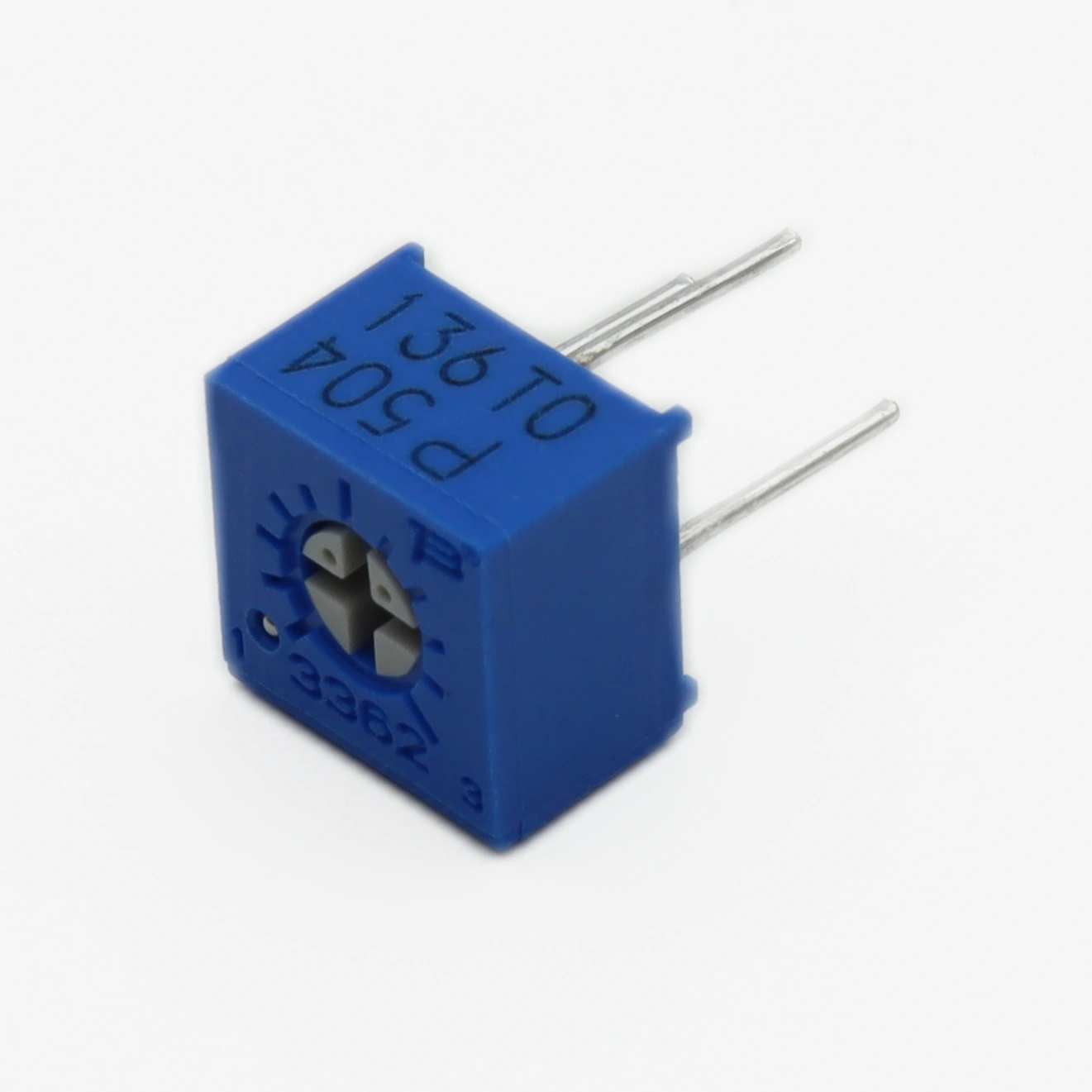

Главное преимущество модели 3362P-1-504LF — возможность верхней настройки без демонтажа платы. Это критично для калибровки промышленной автоматики, где доступ к компонентам ограничен. Подстроечный резистор 500 кОм от Bourns, представленный в разделе «потенциометры и переменные резисторы», решает задачу точной подстройки сопротивления в цепях обратной связи и источниках питания. В отличие от боковых аналогов, верхний привод позволяет работать с плотно компонованными печатными узлами, где вертикальный зазор больше горизонтального.

Технические акценты

• Сопротивление: 500 кОм
• Мощность рассеивания: 0.5 Вт
• Тип регулировки: верхний (Top Adjust)
• Допуск: ±10%
• Температурный диапазон: -55...+125 °C

Содержание

• Подбор аналога без потери характеристик
• Особенности монтажа и пайки
• Типовые ошибки при эксплуатации

Подбор аналога без потери характеристик

При замене или проектировании важно учитывать не только номинал, но и габариты корпуса, а также тип движка. Серия 3362 является отраслевым стандартом для квадратных подстроечников размером 6.35 мм. Однако разные производители могут использовать отличающиеся материалы контактной дорожки, что влияет на долговечность.

Обратите внимание, что аналог от Panasonic имеет сниженную мощность 0.4 Вт — это важно при работе в цепях с повышенным током утечки. Модель от Vishay отличается улучшенным температурным коэффициентом, но стоит дороже.

Особенности монтажа и пайки

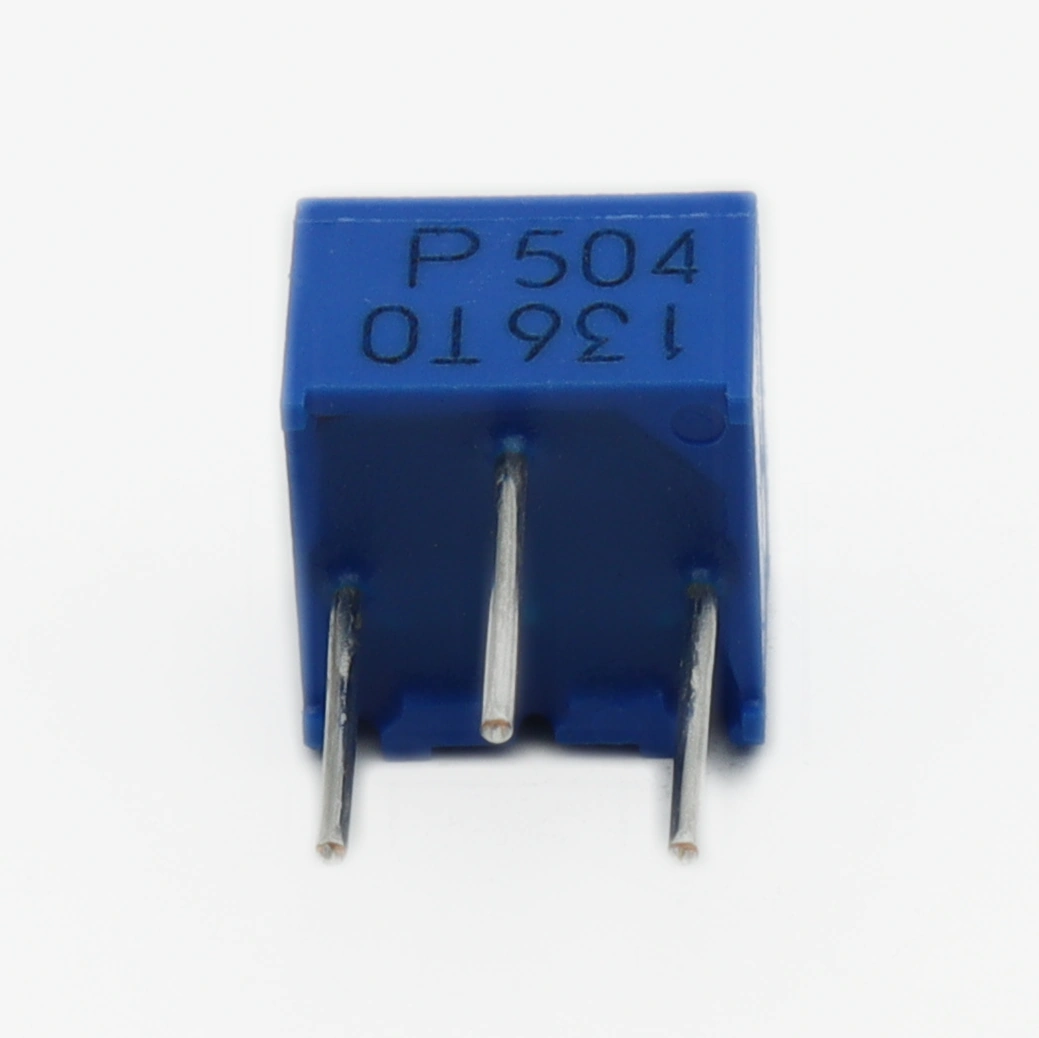

Фокус на правильном монтаже позволяет избежать дрейфа сопротивления в процессе эксплуатации. Корпус 3362P-1-504LF рассчитан на установку в отверстия печатной платы с шагом выводов 2.54 мм. При ручной пайке критично соблюдать температурный режим.

Практический совет: При пайке этого корпуса важно не перегревать выводы более 3 секунд при температуре жала свыше 350 °C. Избыточное тепло может повредить керамический элемент внутри, что приведет к шумам при вращении или разрыву цепи. После пайки дайте плате остыть естественным путем перед настройкой, чтобы избежать термических напряжений.

Также стоит учитывать усилие вращения. Для серии 3362 оптимальный крутящий момент составляет 0.05 Н·м. Использование слишком крупной отвертки может расколоть шлиц, а слишком мелкой — слизать грани, что сделает невозможным дальнейшую регулировку.

Типовые ошибки при эксплуатации

Наиболее частая проблема при использовании подстроечников в промышленной электронике — вибрационный дрейф. Если устройство работает в условиях постоянной вибрации, настройка может сбиться. Для серии 3362 рекомендуется после калибровки фиксировать положение движка лаком или специальным стопорным составом, если конструкция узла позволяет.

Еще одна ошибка — игнорирование температурного коэффициента сопротивления (ТКС). В цепях прецизионных измерителей изменение сопротивления на 100 ppm/°C может внести существенную погрешность. Хотя 3362P-1-504LF показывает стабильные результаты, для температурных диапазонов близких к предельным (-55 или +125 °C) лучше закладывать запас по мощности не менее 50%.
