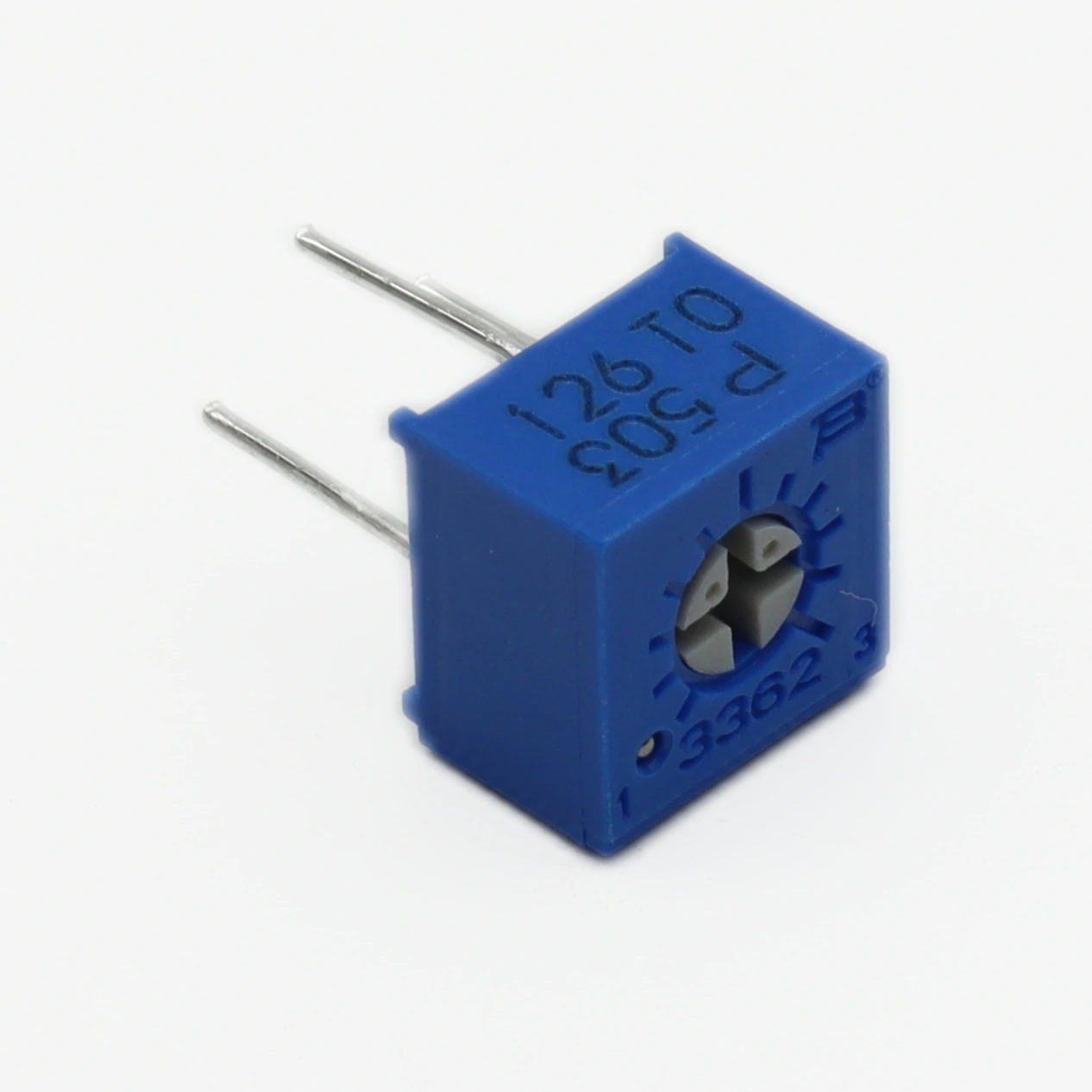

Почему инженеры выбирают 3362P-1-503LF: стабильность контакта при верхней регулировке

Точная калибровка измерительных цепей невозможна без стабильного элемента настройки. Главное преимущество модели 3362P-1-503LF от Bourns — сохранение параметров при вибрации. Это важно, потому что в промышленной автоматике дрейф сопротивления приводит к сбоям в работе контроллеров. Данный подстроечный резистор 50 кОм 0.5 Вт с выводами для печатной платы представлен в разделе «потенциометры и переменные резисторы» и решает задачу долговременной стабильности в узлах точной регулировки напряжения или тока.

На что смотреть при подборе

• Сопротивление: 50 кОм
• Мощность рассеивания: 0.5 Вт
• Допуск: ±10%
• Тип регулировки: Верхний (Top Adjust)
• Монтаж: В печатную плату (PC Pin)

Содержание

• Как подобрать аналог без потери характеристик?
• Нюансы пайки корпуса 3362: на что обратить внимание
• Типовые ошибки при проектировании узлов настройки

Как подобрать аналог без потери характеристик?

При поиске замены для 3362P-1-503LF важно учитывать не только номинал сопротивления, но и габариты корпуса. Серия 3362 имеет стандартный квадратный корпус 6.35 мм, что делает её совместимой с большинством посадочных мест для подстроечных резисторов. Однако существуют многооборотные аналоги, которые занимают больше места на плате, но обеспечивают повышенную точность настройки. Если в вашем проекте критична скорость первоначальной калибровки, стоит рассмотреть многооборотные решения, но для стандартных задач однооборотный вариант оптимален.

Ниже приведена сравнительная таблица популярных решений на рынке:

Обратите внимание, что аналог от Panasonic имеет слегка заниженную мощность рассеивания, что важно учитывать при работе в цепях с повышенным током нагрузки. Бюджетные варианты могут иметь больший разброс параметров по температуре.

Нюансы пайки корпуса 3362: на что обратить внимание

Корпус типа PC Pin предполагает установку непосредственно в отверстия печатной платы. Несмотря на простоту монтажа, существует риск повреждения резистивного элемента из-за перегрева. При пайке выводов важно не превышать температуру 260 °C более 3 секунд на каждый контакт. Перегрев может привести к деформации пластикового корпуса и изменению сопротивления дорожки, что сведет на нет всю точность настройки.

Также рекомендуется фиксировать положение движка после настройки. Для этого в серии 3362 предусмотрен стопорный механизм, но в условиях сильной вибрации дополнительно используют лак или клей для фиксации резьбы. Это предотвращает самопроизвольное изменение параметров в процессе эксплуатации устройства.

Типовые ошибки при проектировании узлов настройки

Частая ошибка инженеров — размещение подстроечного резистора в зоне доступа для конечного пользователя. Модель 3362P-1-503LF предназначена для заводской настройки (trimmer), а не для частой регулировки в процессе эксплуатации. Ресурс вращения ограничен, и активное использование приведет к быстрому износу контактной дорожки. Для пользовательских интерфейсов лучше выбирать потенциометры с увеличенным ресурсом.

Еще один нюанс — учет температурного коэффициента сопротивления (ТКС). В широком температурном диапазоне сопротивление может меняться. Если устройство работает на улице, необходимо закладывать запас по точности или выбирать компоненты с улучшенными температурными характеристиками. Входной контроль партии также обязателен: выборочно проверяйте сопротивление омметром перед монтажом, чтобы отсеять брак.

Компонент 3362P-1-503LF от Bourns можно приобрести с бесплатной доставкой через Эиком.

Информация актуальна на октябрь 2023. Перед проектированием рекомендуем свериться с актуальным даташитом на сайте производителя.
