Силовой проволочный резистор SQP500JB-8R2: как обеспечить стабильность при монтаже и нагреве?

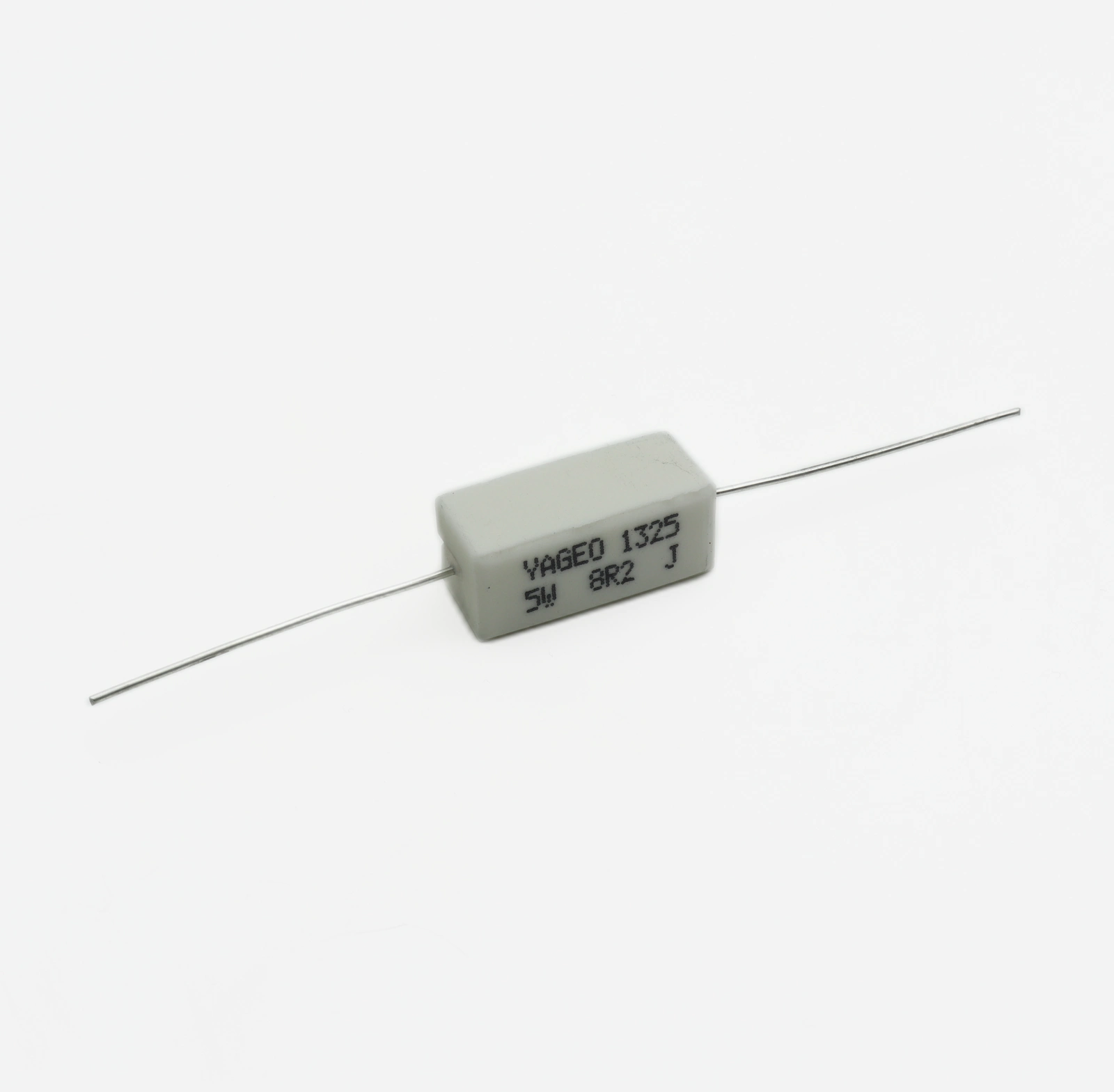

При разработке цепей питания с высоким током критично обеспечить стабильное сопротивление без перегрева. Именно это решает SQP500JB-8R2 от Yageo — силовой проволочный резистор для сквозного монтажа, доступный в категории силовых резисторов.

Важно для применения

Ключевые характеристики: устройство имеет сопротивление 8.2 Ом, рассчитано на мощность 5 Вт. Точность номинала составляет 5%, монтаж выполняется в корпусе Axial.

Содержание

• Технические акценты
• Почему выбирают эту серию
• Сравнение решений

Технические акценты

Низкое сопротивление в сочетании с высокой мощностью создает специфическую нагрузку на печатную плату. В отличие от стандартных компонентов, этот элемент требует особого внимания к тепловому режиму. Инженеры отмечают, что при работе на пределе мощности корпус значительно нагревается, поэтому расстояние до соседних деталей должно быть увеличено.

Особое внимание следует уделить монтажу выводов. При пайке 5-ваттных моделей в исполнении Axial не рекомендуется изгибать ножки ближе чем на 3 мм от корпуса. Это предотвращает микротрещины внутри керамического тела, которые могут привести к разрыву цепи под вибрационной нагрузкой. Такой нюанс часто упускается в типовых инструкциях по сборке.

Почему выбирают эту серию

Серия SQP от Yageo позиционируется как надежное решение для промышленных применений. Стабильность параметров во времени достигается за счет качественной проволочной намотки и защитного покрытия. Это важно для оборудования, работающего в условиях перепадов температур или повышенной влажности.

Для схемотехников преимуществом является широкий диапазон рабочих напряжений, позволяющий использовать компонент в высоковольтных цепях без риска пробоя изоляции. Это делает SQP500JB-8R2 универсальным выбором для блоков питания и систем управления двигателями.

Сравнение решений

Выбирая аналог, стоит учитывать не только электрические параметры, но и механическую совместимость. Ниже приведены сравнительные данные для распространенных вариантов замены.

Обратите внимание, что Vishay RW500B-8R2 имеет улучшенные показатели по ТКС — это важно при использовании в прецизионных измерительных схемах, где важна стабильность сопротивления при нагреве.

Компонент SQP500JB-8R2 от Yageo можно приобрести с бесплатной доставкой через Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Yageo.
