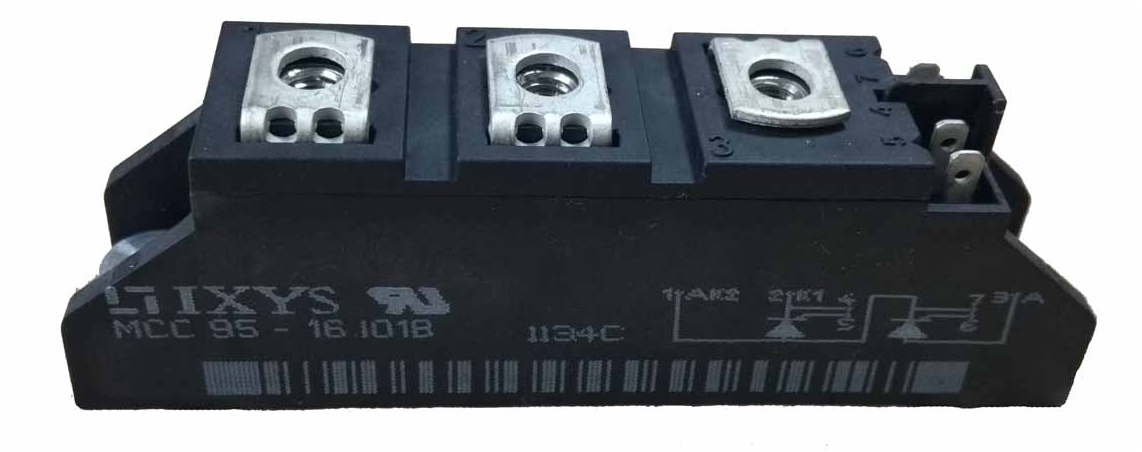

Силовые (тиристорные) модули IXYS MCC95

В ассортименте компании Эиком для всех желающих появились силовые модули серии MCC95 от компании IXYS. Данная компания является известным американским производителем полупроводниковой продукции. IXYS специализируется на разработке и изготовлении компонентов, помогающих управлять мощностью и преобразованием энергии. Презентованные изделия — это тиристорные модули, предназначенные для организации работы в составе самых разных промышленных и прочих энергетических систем. Систем, в которых необходим высокий уровень надежности управления большими напряжениями и токами.

Серия MCC95: особенности

Модули MCC95 имеют в своей основе классическую тиристорную технологию и используют элементы типа SCR (Silicon Controlled Rectifier). Внутренняя схема выполнена в виде двух полупроводниковых структур, которые объединены в последовательную двойную конфигурацию. Данный подход существенно упрощает конфигурирование выпрямительных и силовых цепей, сокращает общее количество внешних соединений и заметным образом повышает надежность работы всего устройства.

Данная линейка изделий характеризуется номинальным прямым током до 116 А, что делает модули пригодными для эксплуатации в системах, обладающих средней и высокой мощностью. Они успешно применяются в оборудовании, используемом в процессах автоматизации, в робототехнике, в промышленных источниках питания, преобразователях частоты, а также в индукционных установках для нагрева металлов.

Особенности конструкции

В компании IXYS достаточно серьезное внимание уделяется комфорту и удобству при монтаже, а также стремятся создать изделия с максимально длительным эксплуатационным сроком. Корпус модулей серии MCC95 изготавливается в стандартном формате TO-240AA, обеспечивающий полную совместимость с типовыми монтажными решениями. Для установки силовых модулей предусмотрены специальные винтовые крепления, специально усиленные металлическими втулками, что обеспечивает прочную фиксацию изделий на теплоотводящей поверхности.

Электрическое подключение осуществляется с помощью винтовых зажимов с достаточно широким диапазоном захвата. Так обеспечивается качественный контакт и простота подключения кабелей различного сечения. Вход затвора выполнен в виде стандартного разъёма (диаметр 2,8 мм), что значительно упрощает интеграцию с существующими системами.

Небольшие габаритные размеры тиристорных модулей дают возможность сэкономить монтажное пространство в шкафах управления и энергетических установках. Кроме того, конструкция оптимизирована для эксплуатации в условиях с повышенными нагрузками. Заявленный допустимый температурный рабочий диапазон варьируется от -40°C до +100°C, что обеспечивает высокую степень устойчивости модулей при работе в агрессивной и неблагоприятной среде. Также тиристоры обладают длительным периодом службы.

Сфера применения

Благодаря сочетанию высокой мощности, компактности и универсальным возможностям подключения силовые модули IXYS MCC95 успешно применяются в целом ряде областях, а именно:

• системы управления электродвигателями и приводами;
• промышленные выпрямительные установки и источники питания;
• оборудование для электротермических процессов, включая индукционный нагрев;
• силовые преобразователи в автоматизированных технологических комплексах.

Преимущества тиристорных модулей IXYS MCC95

По сравнению с аналогичными изделиями других производителей тиристорные модули IXYS обладают рядом существенных преимуществ. Так, благодаря использованию герметичных корпусов и современной технологии полупроводниковой сборки, достигается повышенная надежность. Безопасность и долговечность подтверждается полным соответствием международным стандартам качества (включая CE и UL). Успешное функционирование в расширенном диапазоне рабочих температур позволяет применять модули в сложных климатических и производственных условиях.

Совместимость с различными типами промышленного оборудования обеспечивается универсальностью конструкции. А оптимальное соотношение размеров и мощности делает модули чрезвычайно удобными для применения в небольших по размерам установках.

Технические характеристики:

• тип модуля: тиристорный;
• структура полупроводника: двойная последовательная;
• максимальное обратное напряжение: 0,8…1,8 кВ (в зависимости от модели);
• номинальный прямой ток: 116 А;
• максимальное прямое напряжение: 1,5 В;
• максимальный импульсный ток: 2,25 кА;
• ток затвора: 150/200 мА;
• корпус: TO-240AA;
• электрический монтаж: винтовой;
• механический монтаж: винтовой;
• тип поставки: массовая упаковка.
