Технический разбор ручной обжимной инструмент 58517-1 совместимость с клеммами

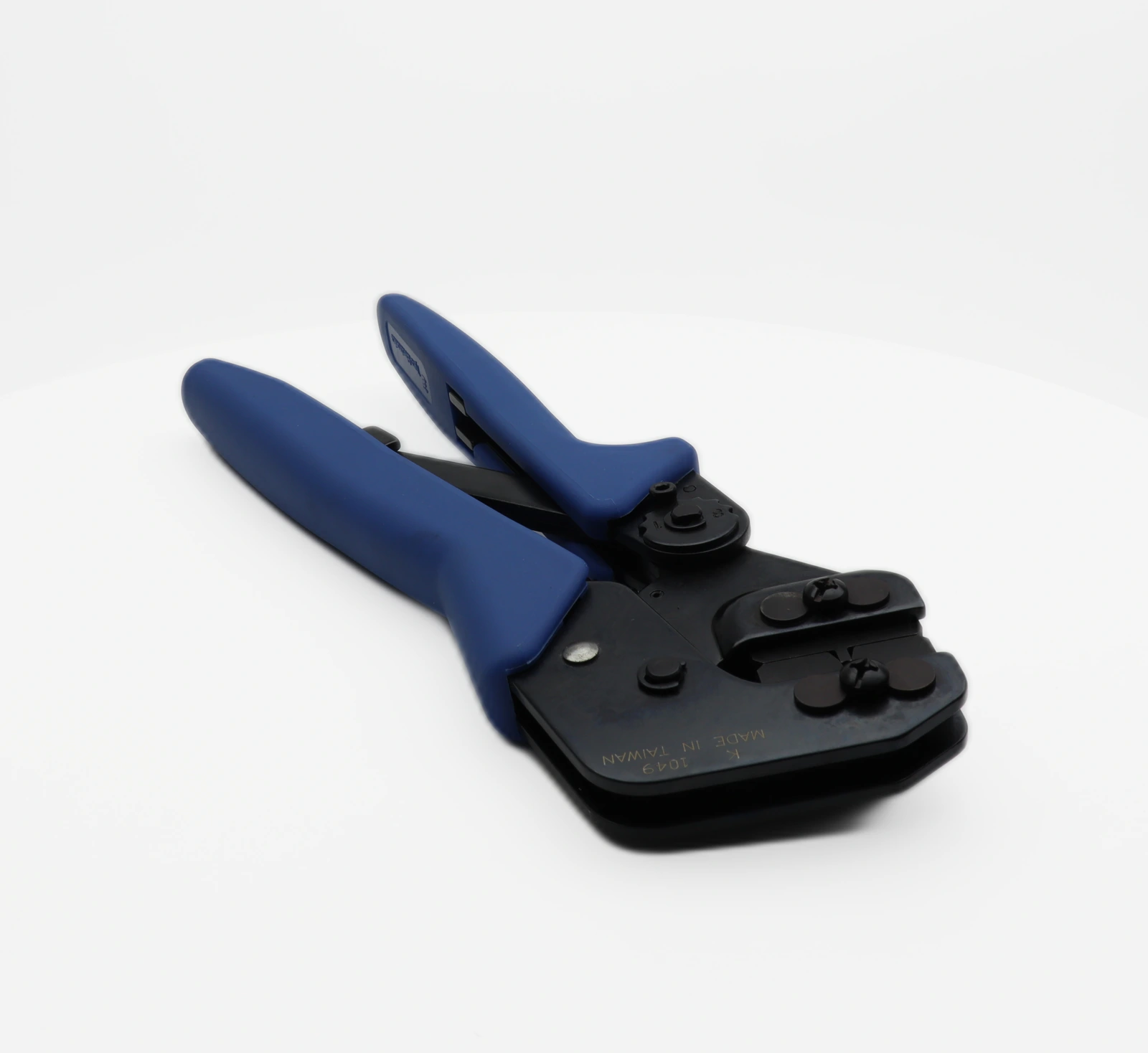

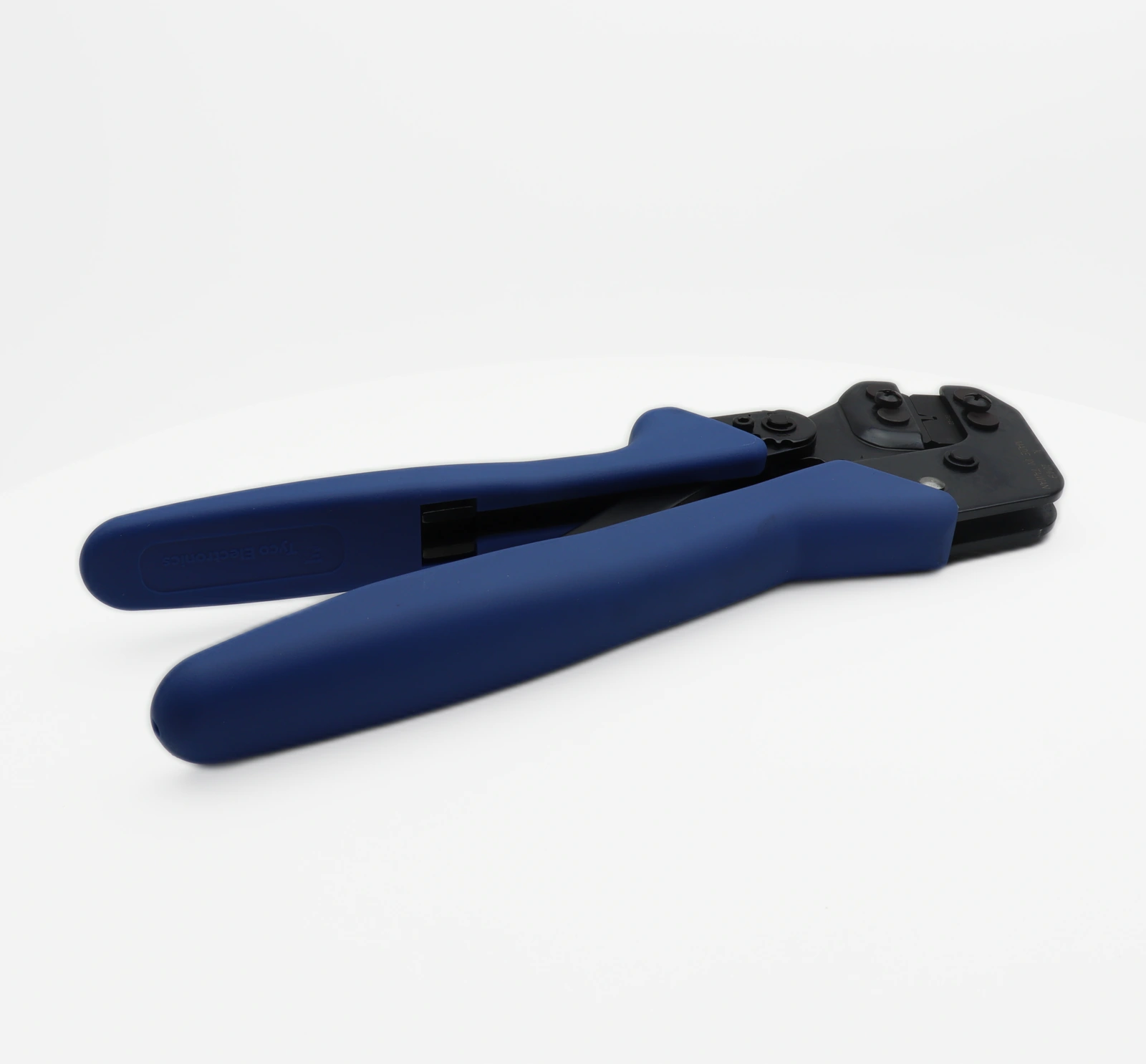

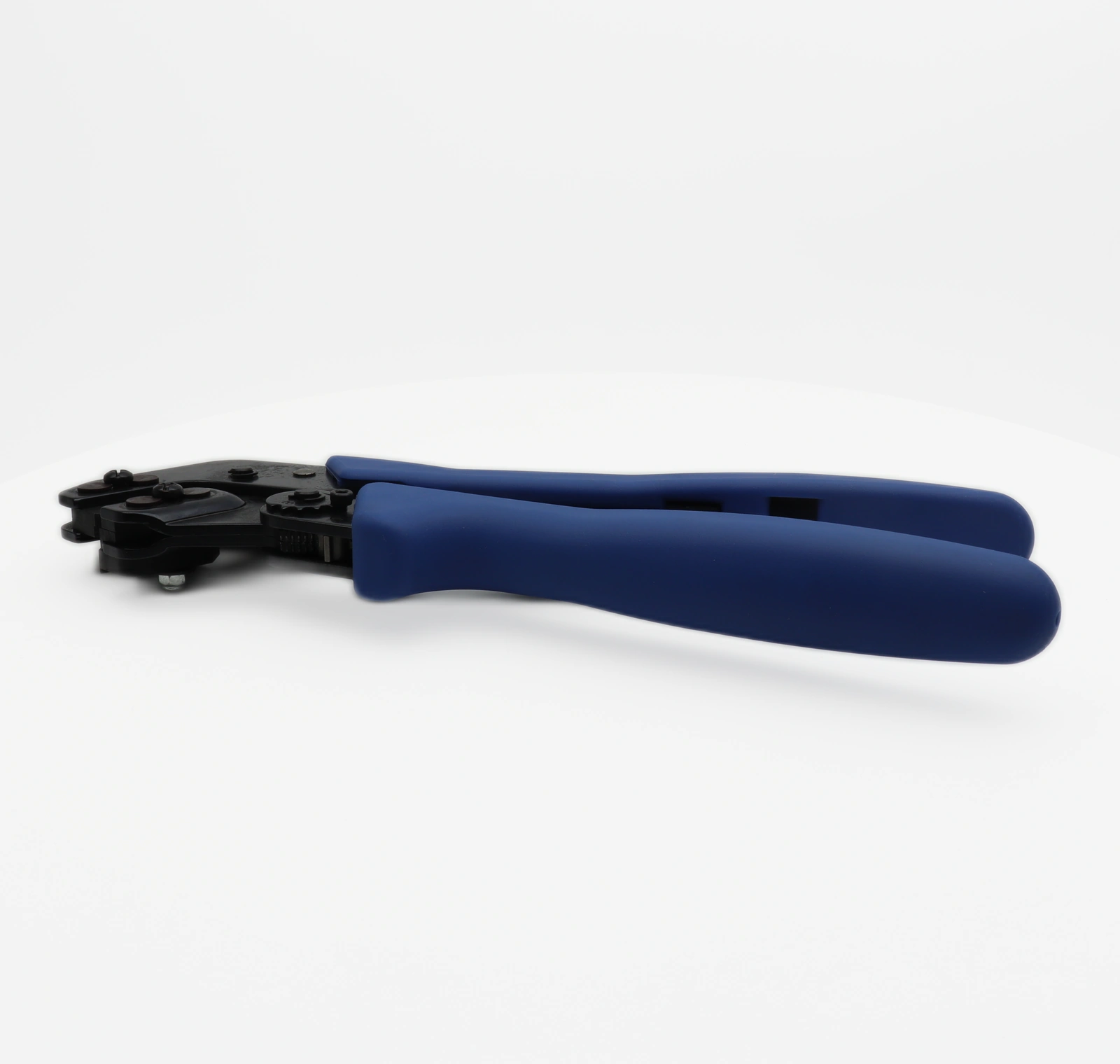

Качественное соединение проводов требует точного усилия и геометрии контакта, особенно в условиях вибрации. Для решения этой задачи в разделе инструменты представлен 58517-1 от TE CONNECTIVITY / PARTNER STOCK. Этот ручной обжимной инструмент для проводов 22-26 AWG с боковым входом обеспечивает надежную фиксацию клемм и минимизирует риск повреждения жилы.

На что смотреть при подборе

• Диапазон сечения: 22-26 AWG
• Тип входа: Боковой (Side)
• Материал губок: Закаленная сталь
• Тип ручки: Эргономичная
• Назначение: Обжим клемм

Содержание

• Подбор аналога и совместимость
• Особенности монтажа
• Типовые ошибки

Подбор аналога и совместимость

При выборе оснастки важно учитывать не только сечение провода, но и тип используемых контактов. Модель 58517-1 разработана для работы с конкретным профилем клемм, что гарантирует правильную форму обжима. Использование несовместимых расходников может привести к увеличению переходного сопротивления.

Обратите внимание, что аналог 91576-1 имеет расширенный диапазон, но может уступать в точности профиля для конкретных серий клемм — это важно при сертификации изделий.

Особенности монтажа

Боковой вход провода в матрицу позволяет визуально контролировать положение жилы перед обжимом. Это критично для многожильных проводов, где распушение может привести к браку. Важный нюанс: при работе с 58517-1 убедитесь, что изоляция не попадает в зону деформации металла, но при этом зажим надежно захватывает и изоляционную оболочку для разгрузки от натяжения.

Практический совет, которого нет в даташите: перед началом серийной работы сделайте тестовый обжим на обрезке провода и разрежьте его вдоль. Это позволит оценить, насколько равномерно губки инструмента сжали контакт. Для сечения 26 AWG избыточное усилие может повредить жилу, поэтому отрегулируйте силу сжатия, если инструмент имеет такую настройку, или контролируйте её вручную.

Типовые ошибки

Наиболее частая проблема при использовании ручных кримперов — неполное закрытие матрицы. Инструмент 58517-1 требует полного хода рукояток для формирования правильного профиля. Преждевременное извлечение провода приводит к ослаблению контакта. Также стоит избегать обжима луженых проводов в бесклеммных наконечниках, если это не предусмотрено спецификацией, так как припой под давлением может вытечь и нарушить контакт.

TE CONNECTIVITY / PARTNER STOCK 58517-1 доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте TE CONNECTIVITY / PARTNER STOCK.
