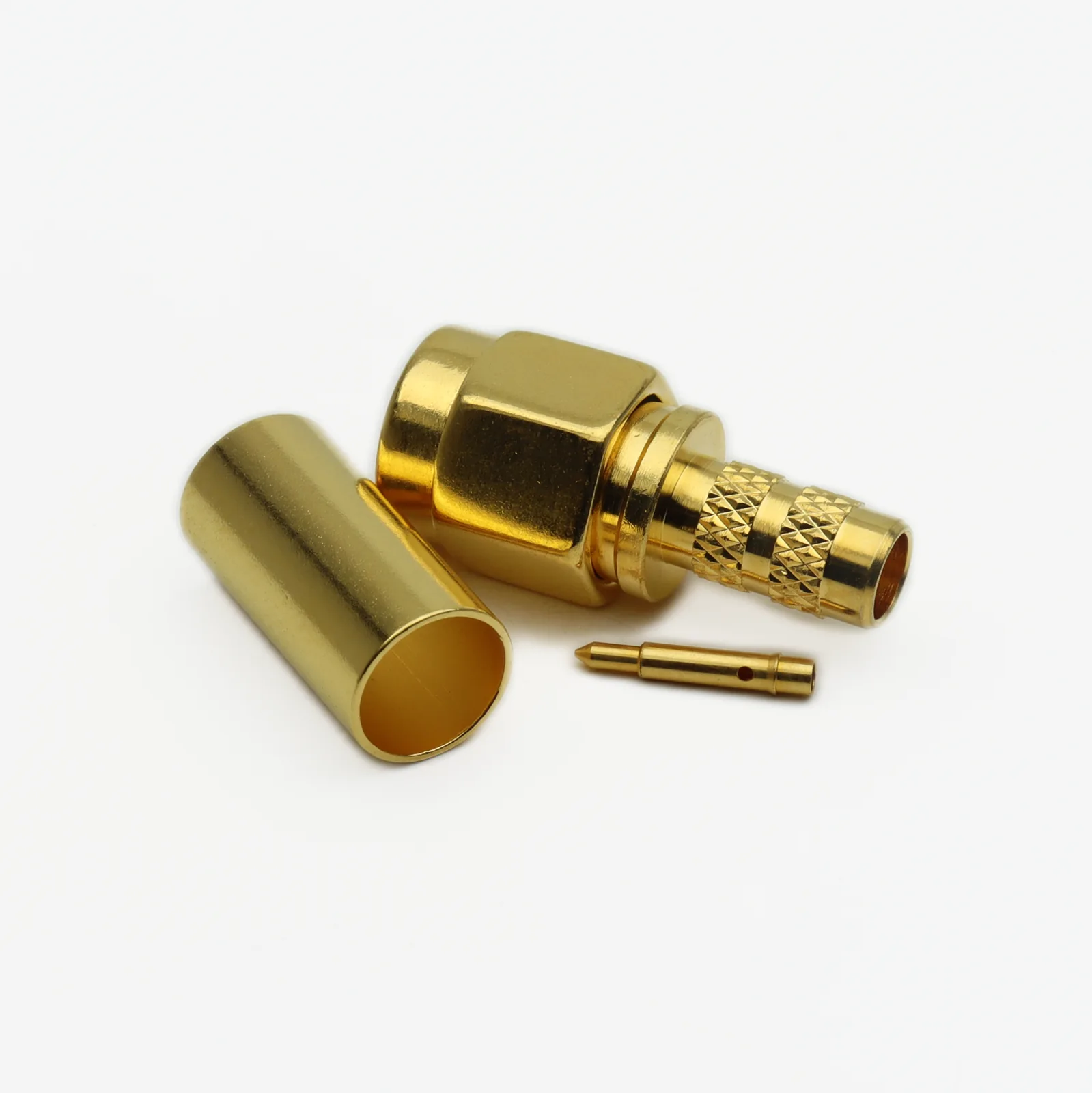

В чём преимущества 132195: стабильная передача сигнала в ВЧ-устройствах

Высокочастотные или радиочастотные разъемы — это устройства для подключения коаксиальных кабелей к оборудованию с минимальными потерями сигнала. ВЧ соединитель 132195 обеспечивает эталонную согласованность импеданса без необходимости использования дополнительных адаптеров. При проектировании высокочастотных модулей связи критично сохранить целостность сигнала на уровне порта. Именно для решения задач по минимизации потерь в тракте инженеры выбирают SMA разъём прямой, 50 Ом, под пайку 132195 от Amphenol. Компонент представлен в разделе ВЧ соединители.

Важно для применения

• Тип контакта: SMA Plug (штекер)
• Волновое сопротивление: 50 Ом
• Монтаж: прямой, под пайку
• Покрытие контактов: позолота на никелевом подслое
• Температурный диапазон: от -65 °C до +165 °C

Содержание

• Какие технические акценты стоит учесть при интеграции?
• Почему инженеры отдают предпочтение этому решению?
• Как сравнить с альтернативными вариантами на рынке?

Какие технические акценты стоит учесть при интеграции?

Прямая конструкция корпуса упрощает разводку печатной платы, но требует особого внимания к расположению паяльных площадок. При использовании 132195 необходимо строго выдерживать зазоры между контактами и заземляющими полигонами, чтобы избежать паразитной ёмкости на частотах выше 12 ГГц. Обратите внимание: корпус модели рассчитан на ручную или волновую пайку, однако для массового производства предпочтительна конвекционная пайка с контролем профиля нагрева. Это исключает термические деформации диэлектрика PTFE и сохраняет стабильность КСВН на протяжении всего срока службы.

Практический нюанс, о котором редко пишут в документации: после пайки обязательно проводите ультразвуковую очистку флюса, даже если используете безотмывочные составы. Остатки активаторов под фланцем со временем кристаллизуются и меняют диэлектрическую проницаемость в зоне контакта, что приводит к просадке полезного сигнала. Для контроля качества соединения рекомендуется использовать динамометрический ключ с моментом затяжки 0,56–0,68 Н·м. Превышение этого значения деформирует центральный контакт, а недотяг создаёт микровибрации, критичные для бортовой электроники.

Почему инженеры отдают предпочтение этому решению?

Ключевое преимущество данного номинала кроется в балансе между механической прочностью и ВЧ-характеристиками. В отличие от бюджетных аналогов, 132195 от Amphenol оснащён усиленной гайкой со стандартной резьбой 5/8"-56 UNEF, что гарантирует совместимость с большинством коаксиальных кабелей серии RG-142, RG-174 и RG-316. Устройство демонстрирует низкий коэффициент отражения даже при многократных циклах сочленения. Это особенно важно для тестового оборудования и полевых генераторов, где разъём подвергается частым манипуляциям. Надёжная фиксация внутреннего диэлектрика предотвращает его проворачивание, сохраняя импеданс 50 Ом в заявленных пределах.

Как сравнить с альтернативными вариантами на рынке?

При выборе ВЧ-коммутации часто возникает дилемма между ценой и долговечностью. Данная модель занимает уверенную позицию в среднем сегменте, предлагая характеристики, сопоставимые с премиальными решениями для промышленной автоматизации. Ниже приведена таблица для наглядного сопоставления.

Обратите внимание, что угловые решения от Huber+Suhner требуют больше места на плате, а бюджетные варианты Cinch могут иметь менее стабильное покрытие контактов при работе в условиях повышенной влажности.

Нужен этот компонент? Проверьте наличие 132195 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Amphenol.
