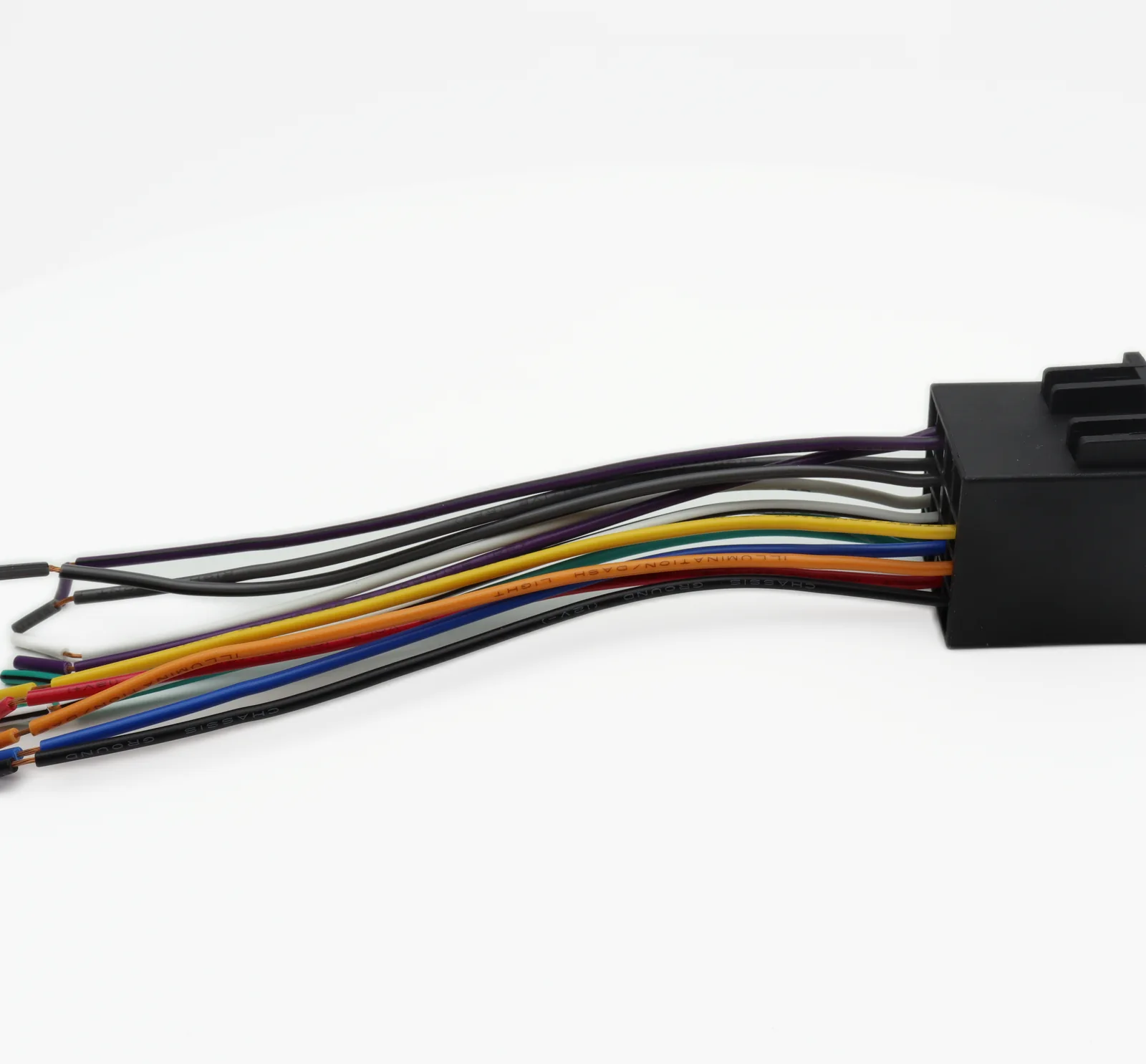

ZRS-ISO-4 от 4CARMEDIA: оптимизация сборки электрических цепей для автомобильной аудиосистемы

Качественное соединение проводки в автомобиле требует точности и надежности контактов, особенно когда речь идет о штатной акустике и головных устройствах. Именно для таких задач разработан разъём ISO с проводами, 13 контактов (5+8), комбинированный модели ZRS-ISO-4 от бренда 4CARMEDIA. Этот компонент представлен в категории кабельных сборок и позволяет избежать ошибок при самостоятельной пайке, обеспечивая стандартное подключение согласно международным нормам.

На что смотреть при подборе

• Тип интерфейса: ISO 10487
• Количество контактов: 13 PIN
• Конфигурация: 5 силовых + 8 акустических
• Исполнение: с проводами в сборе
• Производитель: 4CARMEDIA

Содержание

• Особенности монтажа комбинированного разъёма
• Нюансы распиновки 5+8
• Сравнение с аналогами

Особенности монтажа комбинированного разъёма

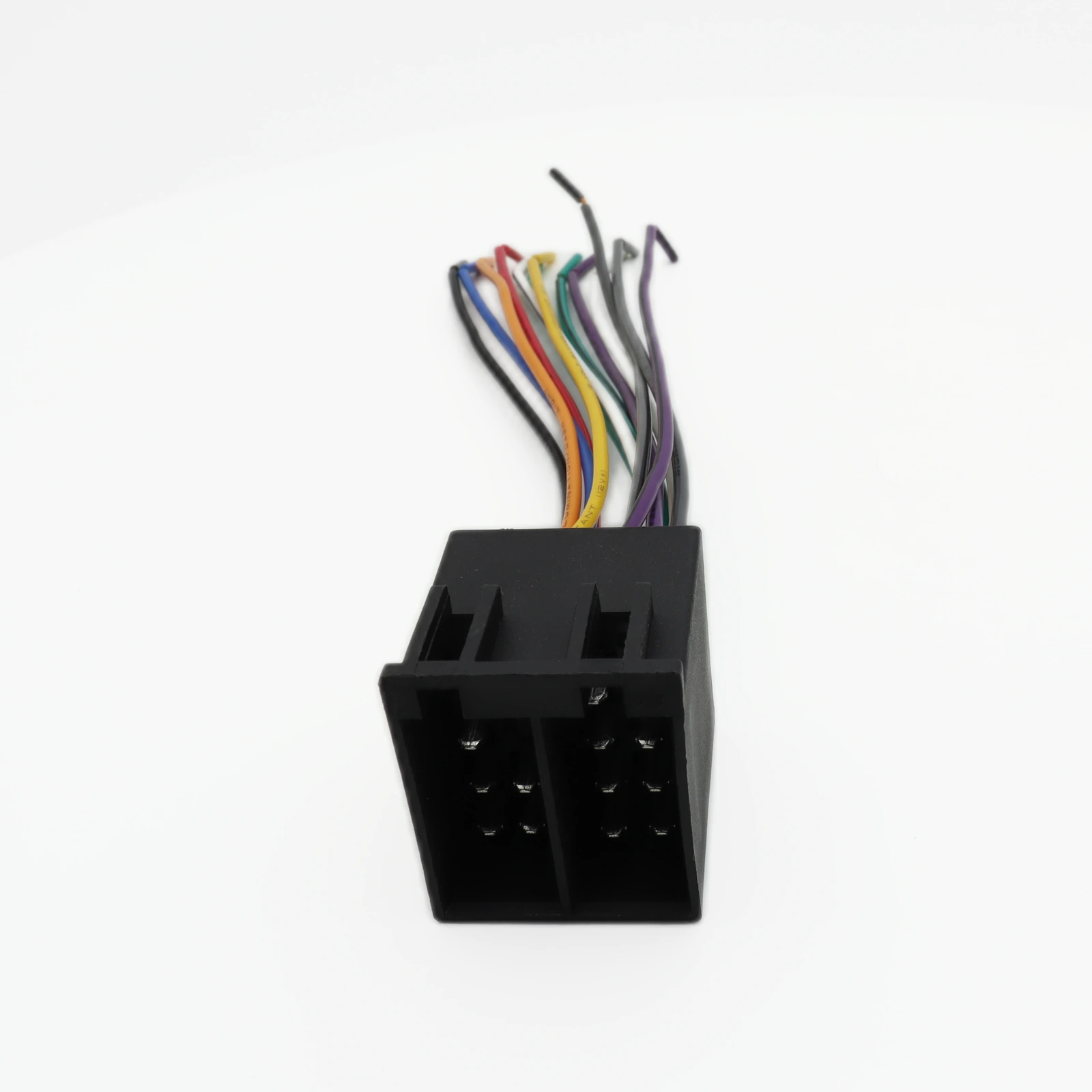

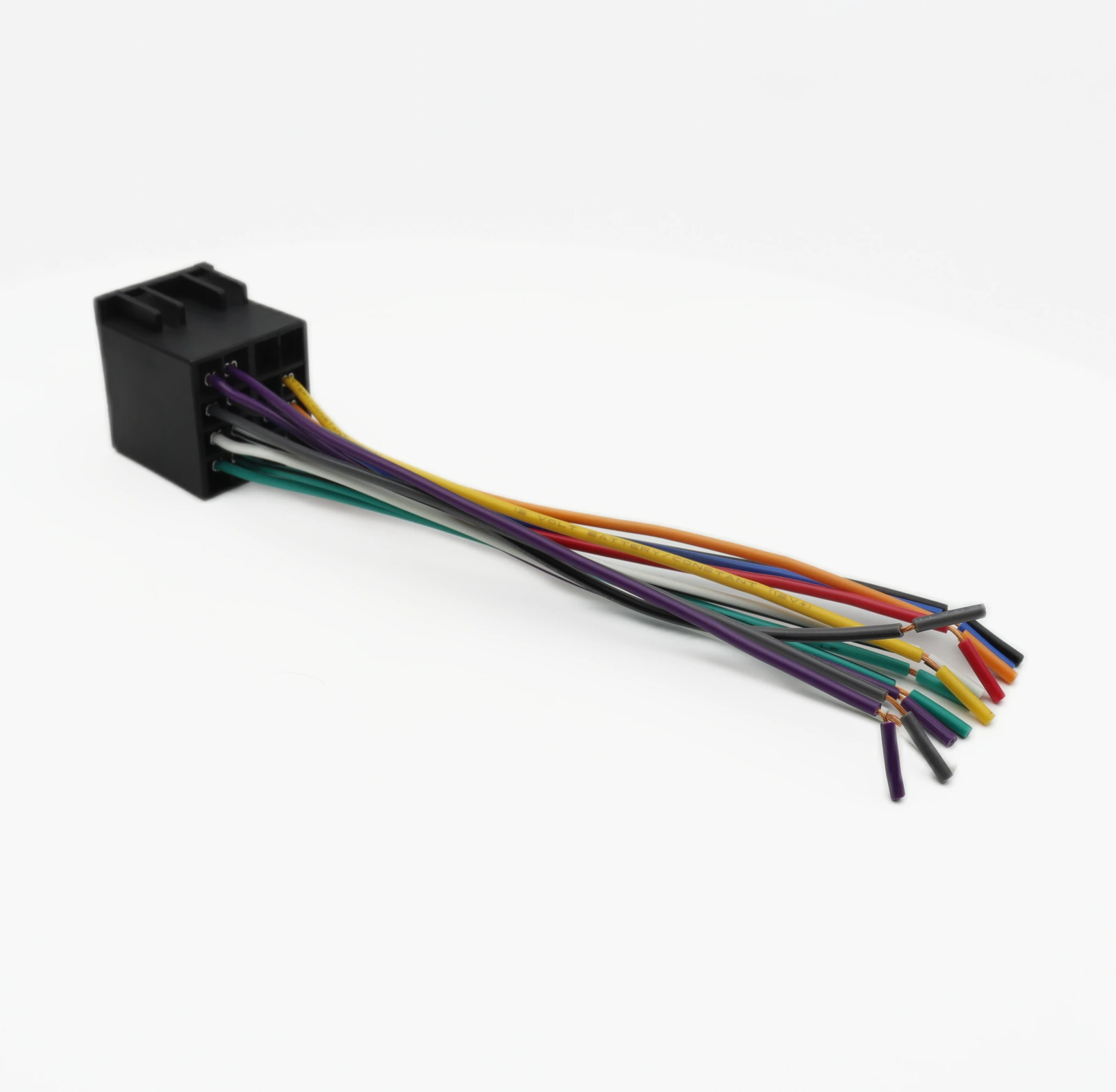

При установке автомобильной магнитолы инженеры часто сталкиваются с проблемой несовместимости штатной проводки и нового головного устройства. Использование готового решения ZRS-ISO-4 устраняет необходимость в поиске отдельных клемм и обжиме каждого провода вручную. Конструкция разъёма предполагает наличие двух отдельных блоков в одном корпусе: один для питания и управления, второй для вывода сигнала на динамики. Это упрощает диагностику: при отсутствии звука можно быстро изолировать проблему в акустической части, не затрагивая силовую линию.

Важным аспектом при монтаже является фиксация корпуса в ответной части. Защёлки должны срабатывать с четким щелчком, что гарантирует защиту от вибрации во время движения автомобиля. При установке убедитесь, что провода не натянуты чрезмерно, так как это может привести к вырыванию контактов из изоляции разъёма со временем.

Нюансы распиновки 5+8

Конфигурация 13(5+8) является стандартной для большинства европейских и азиатских автомобилей. Пять контактов обычно отведены под постоянное питание, зажигание, массу и управление антенной или усилителем. Восемь контактов распределяются на четыре канала акустики (по два провода на канал). Однако существует нюанс, который не всегда очевиден из общей спецификации.

Практический совет для данного номинала: обратите внимание на сечение проводов в группе питания. В модели ZRS-ISO-4 силовые линии часто имеют увеличенную толщину жил по сравнению с акустическими. При подключении мощных усилителей через этот разъём рекомендуется проверить падение напряжения на контактах 5-контактной группы. Если планируется высокая нагрузка, лучше вынести питание усилителя на отдельную линию, оставив через ISO только управление (Remote), чтобы избежать перегрева контактов в узком корпусе разъёма.

Сравнение с аналогами

На рынке присутствуют различные решения для подключения автомобильной аудиотехники. Ниже приведена таблица сравнения ZRS-ISO-4 с похожими компонентами.

Обратите внимание, что аналог от Connects2 имеет усиленные контакты позолотой, что важно для эксплуатации в условиях повышенной влажности, тогда как ZRS-ISO-4 оптимизирован для стандартных условий салона. Бюджетные аналоги могут использовать более тонкие провода в акустической группе, что критично для мощных систем.

Заключение

Выбор качественного переходника влияет на долговечность аудиосистемы и отсутствие помех. Модель ZRS-ISO-4 обеспечивает баланс между удобством монтажа и надежностью соединения. Использование готовых жгутов сокращает время установки и минимизирует риск человеческой ошибки при коммутации.

Нужен этот компонент? Проверьте наличие ZRS-ISO-4 на складе Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте 4CARMEDIA.
