Основные параметры:

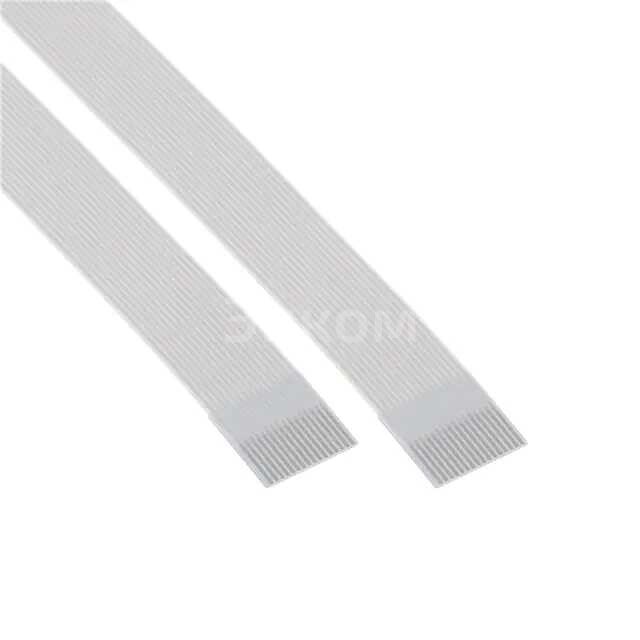

- Тип кабеля: FFC (Flexible Flat Cable) - гибкий плоский кабель.
- Количество контактов: 16.
- Шаг контактов (расстояние между центрами соседних контактов): 0.50 мм. Это стандартный мелкий шаг для FFC кабелей, обеспечивающий высокую плотность соединений.
- Длина кабеля: 2 дюйма (примерно 50.8 мм). Это очень короткий кабель, предназначенный для соединений на близком расстоянии внутри устройства.
- Производитель: Molex. Известный производитель электронных компонентов, что обычно гарантирует качество и надежность.
- SKU/Номер детали: 0152660164.
Плюсы:
- Гибкость: FFC кабели чрезвычайно гибки, что позволяет прокладывать их в ограниченном пространстве и изгибать вокруг препятствий.
- Компактность: Плоская форма и малый шаг контактов обеспечивают высокую плотность соединений и экономят место по сравнению с традиционными круглыми кабелями.
- Легкий вес: FFC кабели значительно легче обычных кабелей, что важно для портативных устройств.
- Простота установки: Обычно используются с соответствующими разъемами FFC/FPC, которые обеспечивают быструю и надежную фиксацию.
- Надежность: При правильной установке и отсутствии чрезмерных изгибов FFC кабели достаточно надежны.
- Электромагнитная совместимость: Плоская конструкция может способствовать лучшей электромагнитной совместимости по сравнению с пучком проводов, если сигнальные линии расположены оптимально.
Минусы:
- Хрупкость: FFC кабели относительно хрупкие и могут повредиться при неправильном обращении, чрезмерном изгибе или резких перегибах.
- Ограниченная нагрузка по току: Из-за тонких проводников FFC кабели обычно не предназначены для передачи больших токов.
- Чувствительность к механическим повреждениям: Легко повреждаются при проколах или порезах.
- Одноразовость: Некоторые разъемы FFC/FPC не предназначены для многократного подключения/отключения, что может быть ограничением при тестировании или обслуживании.
- Длина: 2 дюйма – это очень короткая длина, ограничивающая применение только внутри очень компактных устройств.
Общее назначение:
Molex 0152660164 - это короткий гибкий плоский кабель, предназначенный для передачи сигналов и, возможно, небольших токов между печатными платами или компонентами, расположенными на очень близком расстоянии друг от друга в условиях ограниченного пространства. Он используется там, где требуется высокая плотность соединений, гибкость и компактность.
В каких устройствах применяется:
- Портативная электроника: Смартфоны, планшеты, цифровые камеры, MP3-плееры.
- Ноутбуки и ультрабуки: Для подключения дисплея к материнской плате, клавиатуры, тачпада, веб-камеры.
- Медицинское оборудование: Компактные диагностические приборы, мониторы.
- Автомобильная электроника: Информационно-развлекательные системы, приборные панели, датчики.
- Бытовая техника: ЖК-телевизоры, проигрыватели Blu-ray/DVD, принтеры, сканеры.
- Промышленное оборудование: Панели управления, компактные датчики, измерительные приборы.
- Дроны и робототехника: Для экономии веса и пространства.
