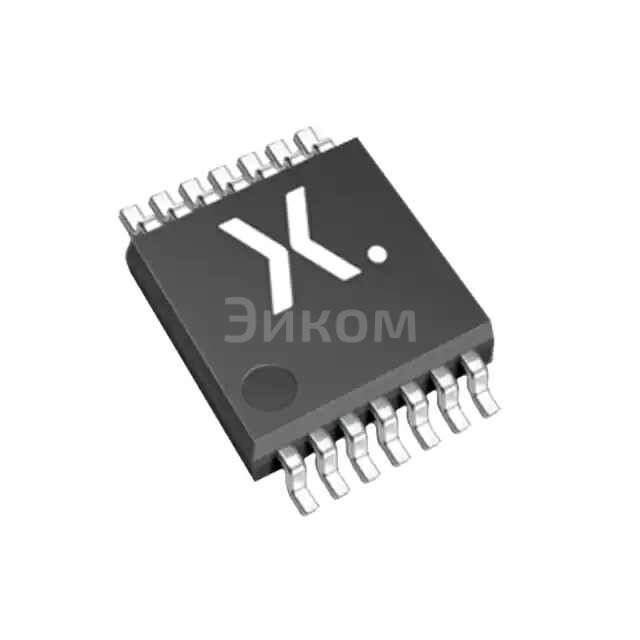

74AHCT07APWJ

Основные параметры:

• Тип микросхемы: Буфер неинвертирующий (Non-Inverting Buffer).
• Напряжение питания: 5.5V (максимальное рабочее напряжение).
• Корпус: 14-выводной TSSOP (Thin Shrink Small Outline Package).
• Количество каналов: Обычно, буферы с таким количеством выводов (14) и в таком корпусе содержат несколько независимых буферных элементов. Для серии 74AHCT07 это, как правило, шесть независимых буферов (Hex Buffer).
• Логический уровень: AHCT серия означает, что это высокоскоростная CMOS логика с TTL-совместимыми входами. Это позволяет ей работать с TTL-уровнями сигналов, несмотря на CMOS-технологию.
• Выходной тип: Открытый сток/коллектор (Open-Drain/Collector). Это означает, что выход может либо находиться в высокоимпедансном состоянии, либо подключаться к земле. Для получения высокого логического уровня требуется внешний подтягивающий резистор.
• Ток на выходе: Указывает на максимальный ток, который может быть поглощен или источником которого может быть выход.
• Время задержки распространения: Важный параметр для высокоскоростных приложений, указывающий на время, которое требуется сигналу для прохождения через буфер.

Плюсы:

• Высокая скорость работы благодаря CMOS-технологии (серия AHCT).
• Совместимость с TTL-уровнями входов, что упрощает сопряжение с более старой TTL-логикой или другими устройствами с TTL-совместимыми выходами.
• Низкое энергопотребление, характерное для CMOS-микросхем.
• Выход с открытым стоком/коллектором позволяет реализовывать проводное И (Wired-AND) или использовать буфер для управления более высокими напряжениями (с внешним подтягивающим резистором).
• Малый размер корпуса TSSOP экономит место на печатной плате.
• Широкий диапазон рабочего напряжения.

Минусы:

• Выход с открытым стоком/коллектором требует внешнего подтягивающего резистора для формирования высокого логического уровня, что добавляет компоненты и может увеличить задержку.
• Не подходит для приложений, где требуется высокий выходной ток без внешнего подтягивающего резистора.
• Чувствительность к статическому электричеству (ESD), как и у большинства CMOS-устройств, хотя современные микросхемы имеют встроенную защиту.

Общее назначение:

Микросхема 74AHCT07APWJ является буфером с открытым стоком/коллектором и предназначена для усиления тока, развязки сигналов, согласования импедансов, преобразования логических уровней (в частности, для сопряжения с TTL-устройствами), а также для реализации различных логических функций, таких как проводное И, управление светодиодами, реле или другими нагрузками, требующими управления "землей".

В каких устройствах применяется:

• Промышленная автоматика и контроллеры (ПЛК).
• Системы сбора данных и управления.
• Компьютерная периферия и интерфейсы.
• Телекоммуникационное оборудование.
• Автомобильная электроника (где требуется надежная работа и совместимость с различными логическими уровнями).
• Бытовая электроника, где необходимо управление внешними нагрузками.
• Любые цифровые схемы, где требуется буферизация сигналов, согласование логических уровней или реализация функций с открытым стоком.
