74HC4053DB,112

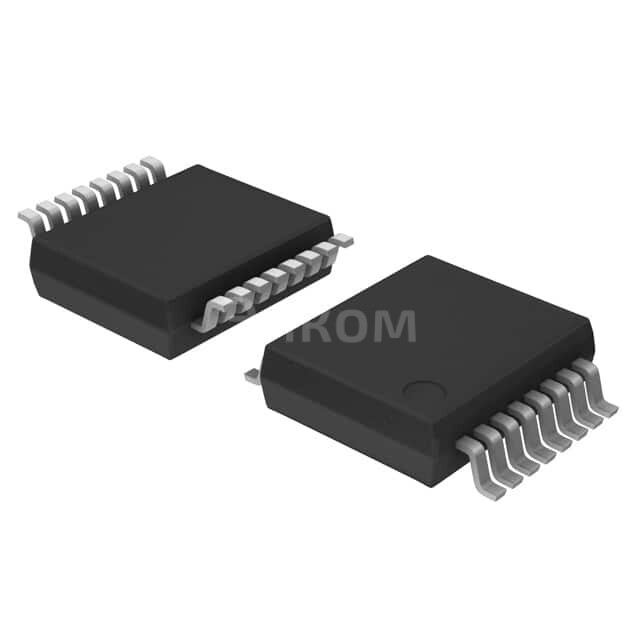

74HC4053DB,112 – это тройной 2-канальный мультиплексор/демультиплексор (MUX/DEMUX) с аналоговыми переключателями, произведенный Nexperia USA Inc. в корпусе 16SSOP.

• Основные параметры:
• Напряжение питания: 2 - 6 В
• Логический уровень: HC (High-speed CMOS)
• Количество каналов: 3 независимых 2-канальных MUX/DEMUX
• Сопротивление включенного переключателя (Ron): 70 Ом (типичное значение)
• Время переключения: 20 нс (типичное значение)
• Входная ёмкость: 4 пФ (типичное значение)
• Максимальный входной сигнал: ±5 В
• Плюсы:
• Высокая скорость переключения
• Низкое сопротивление включенного переключателя
• Низкое энергопотребление
• Широкий диапазон напряжения питания
• Компактный корпус SSOP
• Минусы:
• Ограниченное напряжение входного сигнала
• Ограниченная выходная токовая нагрузка
• Общее назначение:

Коммутация аналоговых и цифровых сигналов. Выбор одного из двух входных сигналов на каждый из трех каналов и направление его на выход. Также может использоваться как демультиплексор, направляя один входной сигнал на один из двух выходов.

• Применение:
• Автоматизированные системы тестирования
• Аналоговые системы сбора данных
• Интерфейсы датчиков
• Коммутация сигналов в аудио- и видеооборудовании
• Мультиплексирование сигналов в системах управления
