785188-01

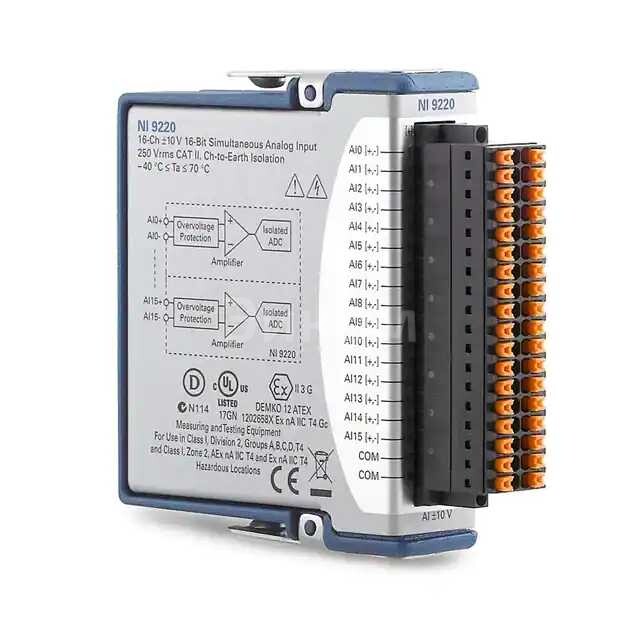

NI 9220 является модулем аналогового ввода для систем CompactDAQ и CompactRIO от National Instruments. Ниже представлено описание его основных параметров, плюсов, минусов и областей применения.

• Основные параметры:
  • Тип модуля: Модуль аналогового ввода напряжения.
  • Количество каналов: 16 дифференциальных каналов.
  • Диапазон входного напряжения: ±10 В.
  • Разрешение: 16 бит.
  • Максимальная частота дискретизации: 100 кВыб/с на канал (при использовании одного модуля) или 10 кВыб/с на канал (при использовании нескольких модулей, агрегированная частота 400 кВыб/с).
  • АЦП: 16-битный сигма-дельта АЦП.
  • Изоляция: Каналы неизолированы друг от друга и от земли.
  • Входное сопротивление: >1 ГОм параллельно с 100 пФ.
  • Динамический диапазон: 90 дБ.
  • Входная защита: ±30 В от перенапряжения.
  • Подключение: Винтовые клеммы.
  • Форм-фактор: C Series (для CompactDAQ/CompactRIO).
• Плюсы:
  • Высокое разрешение (16 бит) обеспечивает точное измерение напряжения.
  • Большое количество каналов (16) в одном модуле, что экономит место и снижает стоимость системы.
  • Широкий диапазон входного напряжения (±10 В) подходит для большинства стандартных датчиков и сигналов.
  • Высокая частота дискретизации (до 100 кВыб/с на канал) позволяет захватывать быстро меняющиеся сигналы.
  • Простота интеграции с платформами CompactDAQ и CompactRIO, обеспечивающая гибкость в создании измерительных и управляющих систем.
  • Надежное подключение через винтовые клеммы.
• Минусы:
  • Отсутствие изоляции каналов может быть проблемой в средах с высоким уровнем шума или при необходимости измерения сигналов с разными потенциалами земли.
  • Ограниченная частота дискретизации при использовании нескольких модулей (10 кВыб/с на канал) может быть недостаточной для некоторых высокоскоростных приложений.
  • Требует внешней обвязки для фильтрации или масштабирования сигналов, если они выходят за пределы ±10 В или требуют дополнительной обработки.
  • Относительно высокая стоимость по сравнению с простыми аналого-цифровыми преобразователями.
• Общее назначение:
  • Модуль NI 9220 предназначен для высокоточного и многоканального измерения аналоговых сигналов напряжения в различных промышленных, лабораторных и исследовательских приложениях. Он идеально подходит для сбора данных от датчиков, которые выдают стандартные напряжения, и для мониторинга электрических параметров.
• В каких устройствах применяется:
  • Системы сбора данных (DAQ) на базе платформ NI CompactDAQ.
  • Системы управления и мониторинга в реальном времени на базе платформ NI CompactRIO.
  • Промышленные автоматизированные системы контроля и управления.
  • Лабораторные испытательные стенды и измерительные установки.
  • Мониторинг параметров электрических сетей и оборудования.
  • Системы контроля качества продукции.
  • Научные исследования и разработки, где требуется точный сбор аналоговых данных.
