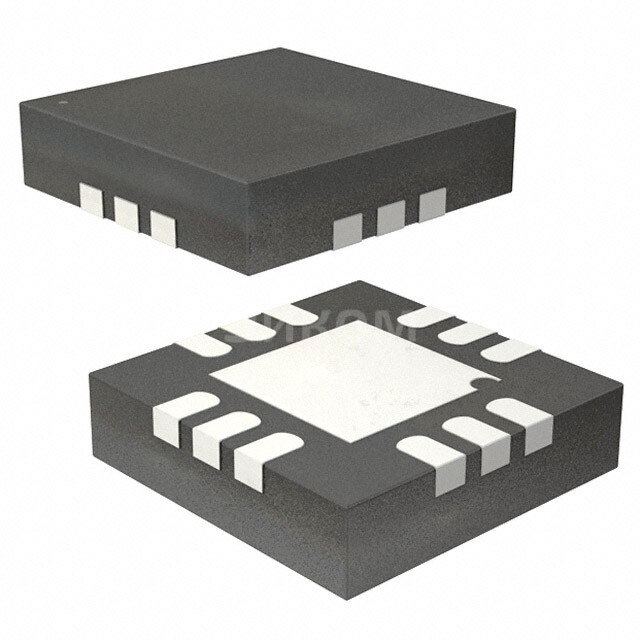

ADG1204YCPZ-500RL7

ADG1204YCPZ-500RL7

ADG1204YCPZ-500RL7
;
ADG1204YCPZ-500RL7

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    ANALOG DEVICES
  • Артикул:
    ADG1204YCPZ-500RL7
  • Описание:
    Микросхема: IC MULTIPLEXER 4X1 12LFCSPВсе характеристики

Минимальная цена ADG1204YCPZ-500RL7 при покупке от 1 шт 1529.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADG1204YCPZ-500RL7 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADG1204YCPZ-500RL7

ADG1204YCPZ-500RL7 — это микросхема многоканального переключателя (миксера) производства Analog Devices Inc. Основные параметры и характеристики:

  • Количество каналов: 4x1 (четыре входа и один выход)
  • Тип упаковки: 12-LF-CSP (12-lead chip-scale package)
  • Частота работы: до 350 МГц
  • Минимальное напряжение питания: 1,8 В
  • Максимальное напряжение питания: 5,5 В
  • Тип сигнала: аналоговый

Плюсы:

  • Высокая скорость работы до 350 МГц
  • Малый размер и легкость интеграции благодаря компактной упаковке
  • Широкий диапазон рабочего напряжения
  • Низкий уровень шумов и искажений

Минусы:

  • Высокая стоимость по сравнению с менее сложными аналогами
  • Требует точного управления для обеспечения надежной работы

Общее назначение:

  • Переключение между несколькими аналоговыми входами на один выход
  • Использование в системах многоканальной записи и воспроизведения звука
  • Реализация цифро-аналоговых преобразователей (DAC) и аналого-цифровых преобразователей (ADC)
  • Применение в медицинских приборах, тестировании и измерительной технике
  • Интеграция в радиоприемники и передатчики

Данная микросхема применяется в различных устройствах, где требуется эффективное переключение между несколькими аналоговыми сигналами.

Выбрано: Показать

Характеристики ADG1204YCPZ-500RL7

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Переключающая схема
    SP4T
  • Схема Мультиплексора/Демультиплексора
    4:1
  • Количество схем
    1
  • "Сопротивление в состоянии ""Включено"" (Макс)"
    190Ohm
  • Разница сопротивлений между каналами (?Ron)
    6Ohm
  • Напряжение питания (V+)
    12V
  • Voltage - Supply, Dual (V±)
    ±15V
  • Время переключения (Ton, Toff) (Макс)
    85ns, 110ns
  • Полоса пропускания -3 дБ
    800MHz
  • Инжекция заряда
    -0.7pC
  • Channel Capacitance (CS(off), CD(off))
    1.5pF, 4.2pF
  • Ток утечки (IS(off)) (Max)
    100pA
  • Перекрёстные помехи
    -80dB @ 1MHz
  • Рабочая температура
    -40°C ~ 125°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    12-WFQFN Exposed Pad, CSP
  • Исполнение корпуса
    12-LFCSP (3x3)
  • Base Product Number
    ADG1204

Техническая документация

ADG1204YCPZ-500RL7.pdf
pdf. 0 kb
  • 91 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 529 ₽
  • 10
    1 127 ₽
  • 25
    1 002 ₽
  • 100
    912 ₽
  • 250
    905 ₽
