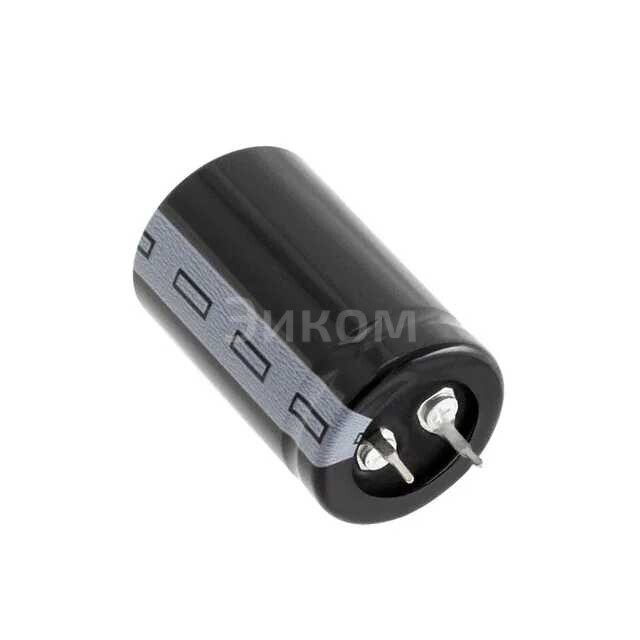

B43547C9337M000

Основные параметры конденсатора B43547C9337M000 EPCOS:

• Емкость: 330 мкФ (микрофарад)
• Допуск емкости: ±20% (стандартный допуск для электролитических конденсаторов)
• Номинальное напряжение: 400 В (вольт)
• Тип конденсатора: Алюминиевый электролитический
• Исполнение: Snap-in (штифтовые выводы для монтажа в отверстия печатной платы с фиксацией)
• Производитель: EPCOS (бренд TDK)

Плюсы:

• Высокая удельная емкость: Позволяет получить большую емкость в относительно небольшом объеме, что важно для фильтрации и накопления энергии.
• Высокое рабочее напряжение: 400 В подходит для применения в цепях, работающих от сети переменного тока (после выпрямителя), например, в источниках питания.
• Надежность: Продукция EPCOS/TDK известна своим качеством и долговечностью.
• Удобство монтажа: Snap-in выводы обеспечивают прочное механическое крепление на печатной плате до пайки.
• Относительно низкая стоимость: По сравнению с другими типами конденсаторов с аналогичной емкостью и напряжением (например, пленочными).

Минусы:

• Полярность: Электролитические конденсаторы полярны и требуют правильного подключения (+ к +, - к -). Неправильное подключение может привести к выходу из строя и даже взрыву.
• Относительно высокий ESR (Equivalent Series Resistance): Эквивалентное последовательное сопротивление, которое может приводить к потерям мощности и нагреву, особенно на высоких частотах.
• Относительно высокий ток утечки: Небольшой ток, протекающий через диэлектрик, даже при отсутствии нагрузки.
• Ограниченный срок службы: Срок службы электролитических конденсаторов зависит от температуры и пульсаций тока. При высоких температурах и больших пульсациях он сокращается.
• Чувствительность к температуре: Рабочие характеристики (емкость, ESR, ток утечки) изменяются с температурой.

Общее назначение:

Этот конденсатор предназначен для сглаживания пульсаций выпрямленного напряжения, накопления энергии и фильтрации в цепях постоянного тока с относительно высоким напряжением.

В каких устройствах применяется:

• Источники питания (импульсные блоки питания, адаптеры питания, DC/DC-преобразователи): Входные и выходные фильтры для сглаживания пульсаций после выпрямителя.
• Преобразователи частоты (инверторы): В цепях постоянного тока для поддержания стабильного напряжения.
• Зарядные устройства: Для сглаживания напряжения и накопления энергии.
• Промышленное оборудование: В цепях управления и питания.
• Бытовая электроника: В телевизорах, аудиоусилителях, компьютерах (в блоках питания).
• Сварочные аппараты: Для фильтрации и накопления энергии.
• Светодиодные драйверы: В цепях питания для сглаживания и фильтрации.
