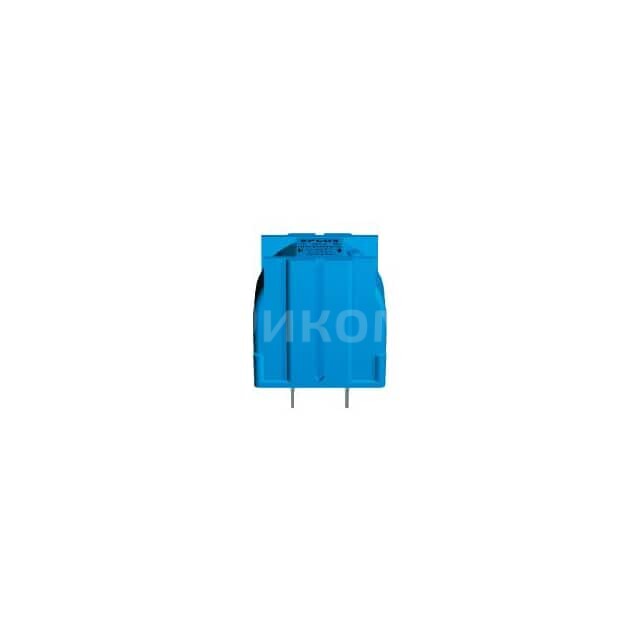

B82724J2602N001

Основные параметры:

• Индуктивность (CMC): 1 мГн (миллигенри). Это значение индуктивности синфазного дросселя.
• Номинальный ток: 6 А (ампер). Максимальный ток, который может протекать через дроссель без перегрева и потери характеристик.
• Количество линий (2LN): Две линии. Это означает, что дроссель предназначен для подавления синфазных помех в двухпроводных цепях (например, фаза и нейтраль, или два сигнальных провода).
• Тип монтажа (TH): Сквозной монтаж (Through-hole). Компонент имеет выводы, которые вставляются в отверстия на печатной плате и припаиваются.
• Производитель: EPCOS - TDK Electronics. Известный производитель электронных компонентов.

Плюсы:

• Эффективное подавление синфазных помех: Высокая индуктивность 1 мГн обеспечивает хорошее ослабление синфазных шумов, которые являются частой причиной электромагнитных помех.
• Высокий номинальный ток: 6 А позволяет использовать дроссель в цепях со значительной потребляемой мощностью.
• Надежность: Продукция EPCOS/TDK известна своим качеством и надежностью.
• Простота монтажа: Сквозной монтаж (TH) удобен для ручной пайки и прототипирования.

Минусы:

• Размер: Компоненты для сквозного монтажа обычно крупнее, чем аналоги для поверхностного монтажа (SMD), что может быть критично для компактных устройств.
• Частотные характеристики: Хотя дроссель эффективен для подавления помех, его эффективность может снижаться на очень высоких частотах из-за паразитных емкостей.
• Не подходит для дифференциальных помех: Данный дроссель предназначен для подавления синфазных помех и неэффективен против дифференциальных помех.

Общее назначение:

Синфазный дроссель (Common Mode Choke, CMC) B82724J2602N001 EPCOS - TDK Electronics предназначен для подавления электромагнитных помех (EMI) в цепях питания и передачи данных. Он эффективно ослабляет синфазные токи, которые генерируются различными электронными устройствами и могут распространяться по кабелям, создавая помехи другим устройствам или нарушая работу самого устройства. Принцип действия основан на том, что синфазные токи, протекающие по двум линиям в одном направлении, создают суммарный магнитный поток, который индуцирует значительное сопротивление в дросселе. Дифференциальные токи, протекающие в противоположных направлениях, компенсируют друг друга, и дроссель оказывает на них минимальное влияние.

В каких устройствах применяется:

• Источники питания: Импульсные блоки питания, адаптеры, зарядные устройства для фильтрации помех, генерируемых преобразователями.
• Бытовая электроника: Телевизоры, аудио- и видеоаппаратура, бытовые приборы для соответствия стандартам электромагнитной совместимости (ЭМС).
• Промышленная автоматика: Контроллеры, приводы, датчики для защиты от помех в промышленных средах.
• Телекоммуникационное оборудование: Модемы, маршрутизаторы, сетевое оборудование для обеспечения чистоты сигнала.
• Медицинское оборудование: Для предотвращения помех, которые могут влиять на точность и безопасность работы приборов.
• Автомобильная электроника: В системах управления двигателем, информационно-развлекательных системах для подавления шумов, возникающих в бортовой сети.
