B88069X0660S102

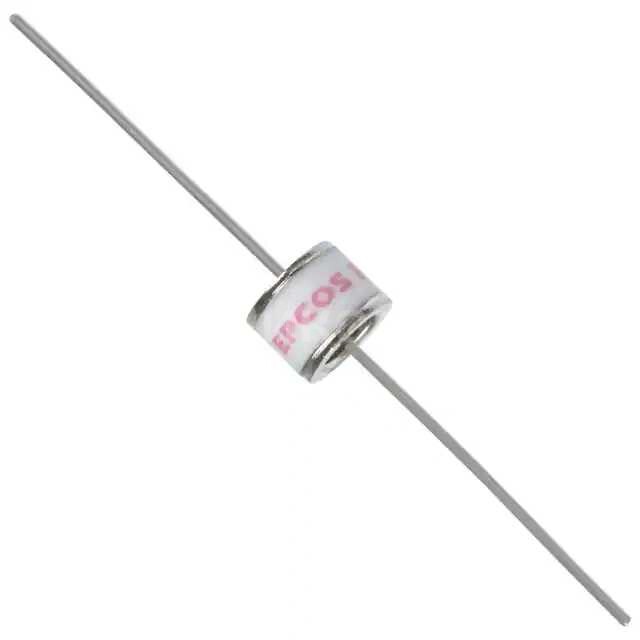

Газоразрядная трубка (GDT) B88069X0660S102 EPCOS - TDK Electronics представляет собой двухполюсный компонент для защиты от перенапряжений, выполненный в корпусе для монтажа в отверстия (Through Hole).

• Основные параметры:
• Номинальное напряжение пробоя (DC Spark-over Voltage): 550 В. Это напряжение, при котором трубка срабатывает и становится проводящей.
• Номинальный импульсный ток (Nominal Impulse Discharge Current): 5 кА (8/20 мкс). Максимальный ток, который трубка может безопасно отвести во время импульса перенапряжения без разрушения.
• Количество полюсов: 2. Означает, что трубка имеет два электрода и предназначена для защиты одной линии или между линией и землей.
• Тип монтажа: Through Hole (монтаж в отверстия).
• Плюсы:
• Высокая способность отводить импульсные токи: 5 кА позволяет эффективно защищать оборудование от мощных перенапряжений, вызванных, например, молнией или коммутационными процессами.
• Низкая емкость: GDT имеют очень низкую собственную емкость (обычно менее 1 пФ), что делает их идеальными для защиты высокочастотных линий связи без внесения искажений.
• Долгий срок службы: При правильном применении GDT отличаются высокой надежностью и долговечностью.
• Высокое сопротивление изоляции в нормальном состоянии: В отсутствие перенапряжения GDT представляют собой разомкнутую цепь с очень высоким сопротивлением, не влияя на работу защищаемой цепи.
• Устойчивость к многократным импульсам: Способны выдерживать многократные срабатывания без деградации характеристик.
• Минусы:
• Относительно медленное время срабатывания: По сравнению с полупроводниковыми ограничителями (например, TVS-диодами), GDT имеют более медленное время срабатывания (обычно десятки наносекунд), что может быть критично для защиты очень чувствительных компонентов от быстрых переходных процессов.
• Наличие остаточного напряжения (Arc Voltage): После срабатывания GDT поддерживает относительно низкое, но не нулевое напряжение (напряжение дуги) в течение всего времени прохождения импульса тока. Это остаточное напряжение может быть выше, чем у TVS-диодов.
• Требуется последовательный резистор: Для ограничения тока после срабатывания трубки и предотвращения ее выхода из строя, особенно в цепях с высоким током, часто требуется последовательный резистор.
• Не подходит для защиты от длительных перенапряжений: GDT предназначены для защиты от коротких импульсов. Длительное перенапряжение может привести к их перегреву и выходу из строя.
• Общее назначение:
• Основное назначение газоразрядных трубок — защита электронного оборудования и цепей от кратковременных высоковольтных импульсов перенапряжения, вызванных атмосферными разрядами (молниями) или коммутационными процессами в электросетях. Они работают как переключатель, который при превышении определенного напряжения быстро становится проводящим, отводя избыточный ток в землю или на другой потенциал, тем самым ограничивая напряжение на защищаемом оборудовании.
• В каких устройствах применяется:
• Телекоммуникационное оборудование: Телефонные линии, DSL-модемы, Ethernet-порты, базовые станции.
• Системы безопасности: Системы видеонаблюдения, охранные и пожарные сигнализации.
• Промышленная автоматика: Защита датчиков, контроллеров, интерфейсов RS-485/CAN.
• Источники питания: Входные цепи блоков питания, защита от скачков напряжения в сети.
• Энергетика: Защита оборудования в распределительных щитах, измерительных приборах.
• Бытовая электроника: В некоторых случаях для защиты входных цепей телевизоров, компьютеров, маршрутизаторов.
• Системы освещения: Защита светодиодных драйверов и светильников.
