Основные параметры:
- Тип компонента: Драйвер двигателя постоянного тока (DC Motor Control)
- Производитель: Infineon Technologies

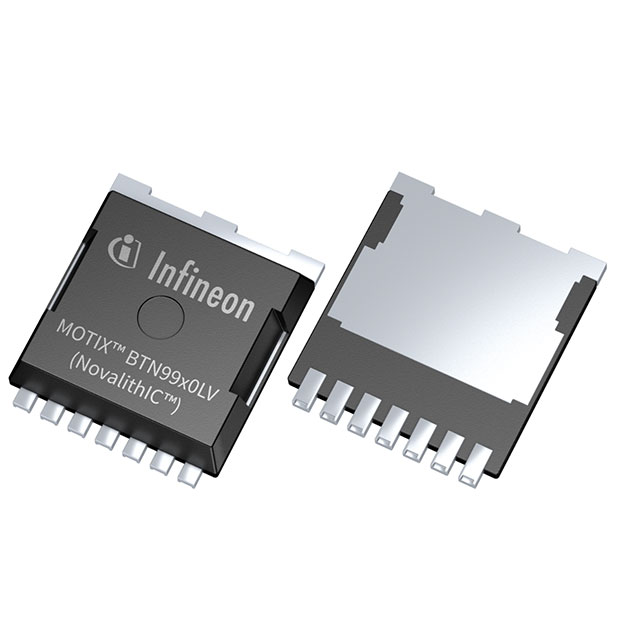

- Корпус: PG-HSOF-7 (Power Gate - Heat Sink Outline Flat - 7 выводов) - это обычно означает компактный корпус с хорошими теплоотводящими свойствами.
- Напряжение питания: Обычно рассчитано на автомобильные напряжения (12В, 24В системы). Точные значения зависят от конкретной версии, но часто это рабочее напряжение до 40-60В.
- Выходной ток: Может варьироваться от нескольких ампер до десятков ампер, в зависимости от модели. Для автомобильных применений часто нужны токи до 10-20А.
- Защитные функции: Встроенные защиты от перегрузки по току, перегрева, короткого замыкания, пониженного/повышенного напряжения.
- Интерфейсы: Часто имеет логические входы для управления направлением (DIR), включением/выключением (EN/INH) и ШИМ (PWM) для регулировки скорости.
Плюсы:
- Высокая степень интеграции: Объединяет несколько функций в одном чипе, упрощая схемотехнику.
- Надежность: Разработан для автомобильных применений, что подразумевает устойчивость к суровым условиям эксплуатации (температура, вибрация, электромагнитные помехи).
- Защитные функции: Встроенные защиты повышают безопасность и долговечность системы.
- Энергоэффективность: Часто используются MOSFET с низким сопротивлением открытого канала (Rds(on)) для минимизации потерь мощности.
- Компактный размер: Корпус PG-HSOF-7 позволяет создавать компактные решения.
Минусы:
- Сложность управления: Для полноценной работы требуется микроконтроллер для генерации ШИМ и управления логическими входами.
- Теплоотвод: При высоких токах требуется эффективный теплоотвод, несмотря на конструкцию корпуса.
- Стоимость: Специализированные автомобильные компоненты могут быть дороже универсальных решений.
Общее назначение:
BTN9970LVAUMA1 предназначен для управления коллекторными двигателями постоянного тока (DC brushed motors) в автомобильных и промышленных приложениях, где требуется точное управление скоростью и направлением вращения, а также высокая надежность и защита от неблагоприятных условий.
Устройства, в которых применяется:
- Автомобильные системы:
- Приводы стеклоподъемников
- Приводы стеклоочистителей
- Приводы регулировки сидений
- Приводы люков
- Насосы (например, топливные, водяные)
- Вентиляторы (например, охлаждения двигателя, салона)
- Приводы дроссельных заслонок
- Промышленные и бытовые применения (где требуются аналогичные характеристики):
- Электроинструменты
- Небольшие насосы и вентиляторы
- Системы автоматизации
