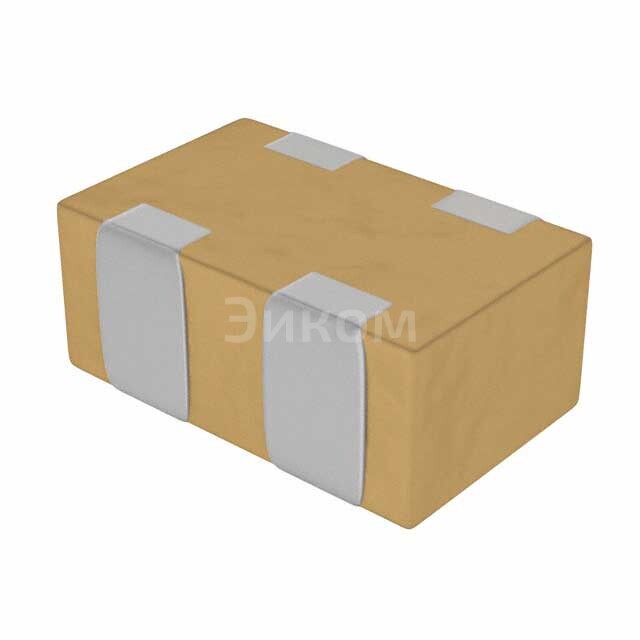

CKCM25X8R1H222M060AL

Основные параметры:

• Тип компонента: Конденсаторная сборка (CAP ARRAY)
• Емкость: 2200 пФ (на каждый конденсатор в сборке)
• Номинальное напряжение: 50 В
• Диэлектрик: X8R (керамический диэлектрик с температурной стабильностью ±15% в диапазоне от -55°C до +150°C)
• Корпус/Размер: 0504 (метрический код размера, соответствует 0.5 мм x 0.4 мм на компонент в сборке, или 1.25 мм x 1.0 мм для всей сборки)
• Количество конденсаторов в сборке: 8 (указано в названии "X8R", подразумевается 8 независимых конденсаторов)
• Производитель: TDK Corporation
• SKU: CKCM25X8R1H222M060AL

Плюсы:

• Компактность: Интеграция нескольких конденсаторов в одном корпусе экономит место на печатной плате.
• Уменьшение числа компонентов: Упрощает сборку и снижает затраты на компоненты.
• Улучшенные характеристики: Близкое расположение конденсаторов может улучшить высокочастотные характеристики за счет уменьшения паразитных индуктивностей и сопротивлений.
• Температурная стабильность: Диэлектрик X8R обеспечивает хорошую стабильность емкости в широком диапазоне температур.
• Экономичность: Часто дешевле, чем восемь отдельных конденсаторов.

Минусы:

• Ограниченная гибкость: Все конденсаторы в сборке имеют одинаковую емкость и номинальное напряжение.
• Сложность замены: При выходе из строя одного конденсатора, приходится заменять всю сборку.
• Потенциальные перекрестные помехи: В некоторых высокочастотных приложениях может потребоваться более тщательное рассмотрение развязки между соседними конденсаторами в сборке.

Общее назначение:

• Развязка по питанию: Сглаживание пульсаций и шумов в цепях питания микросхем и других активных компонентов.
• Фильтрация сигналов: Устранение нежелательных частот в аналоговых и цифровых цепях.
• Задающие цепи: Использование в генераторах, таймерах и других схемах, где требуется точная емкость.
• Согласование импедансов: В высокочастотных цепях.

Применяется в устройствах:

• Портативная электроника (смартфоны, планшеты, носимые устройства)
• Компьютерная техника (материнские платы, видеокарты, SSD)
• Автомобильная электроника (блоки управления двигателем, информационно-развлекательные системы)
• Промышленная автоматика
• Сетевое оборудование
• Медицинское оборудование
• Телекоммуникационное оборудование
