Высокочастотная техника и средства высокочастотной идентификации
ВЧ направленные ответвители
CP0603A2442BNTR
  • В избранное
  • В сравнение
CP0603A2442BNTR

CP0603A2442BNTR

CP0603A2442BNTR
;
CP0603A2442BNTR

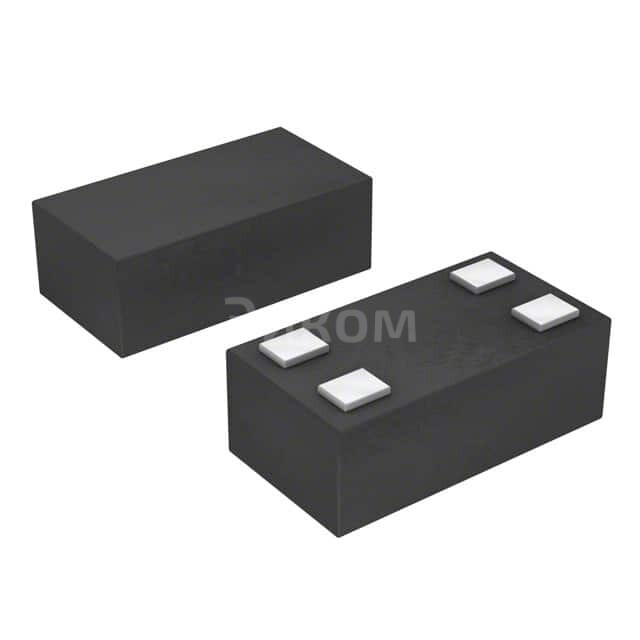

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    KYOCERA AVX
  • Артикул:
    CP0603A2442BNTR
  • Описание:
    RF DIR COUPLER 2.4-2.484GHZ 0603Все характеристики

Минимальная цена CP0603A2442BNTR при покупке от 1 шт 93.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CP0603A2442BNTR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CP0603A2442BNTR

RF DIR COUPLER 2.4-2.484GHZ 0603 от KYOCERA AVX (CP0603A2442BNTR) - это направленный ответвитель, компонента для работы с радиочастотными сигналами.

  • Основные параметры:
    • Диапазон частот: 2.4 – 2.484 ГГц (например, для Bluetooth, Wi-Fi 2.4 GHz)
    • Тип корпуса: 0603 (размер 0.063 x 0.031 дюймов или 1.6 x 0.8 мм) - SMD (для поверхностного монтажа)
    • Согласование по импедансу: Обычно 50 Ом
    • Коэффициент связи (coupling): Значение не указано в названии, требуется datasheet, но является ключевым параметром для направленного ответвителя.
    • Коэффициент изоляции: Также требует datasheet.
    • Вносимые потери: Требуется datasheet.
  • Плюсы:
    • Компактный размер (0603 корпус) позволяет использовать в миниатюрных устройствах.
    • Предназначен для частот 2.4-2.484 ГГц, распространенных в беспроводных технологиях.
    • Высокая надежность (KYOCERA AVX – известный производитель).
  • Минусы:
    • Отсутствие ключевых параметров (коэффициент связи, изоляции, потери) в названии затрудняет выбор конкретной модели для задачи.
    • SMD-компонент требует специализированного оборудования для монтажа.
  • Назначение:
  • Направленный ответвитель используется для разделения радиочастотной мощности на две части: основную и ответвленную. Применяется для измерения мощности, мониторинга сигнала, создания двухнаправленных систем связи, а также для согласования импедансов.

  • Применение:
    • Wi-Fi оборудование (маршрутизаторы, адаптеры)
    • Bluetooth устройства
    • Беспроводные сенсоры и датчики
    • Радиочастотные измерительные приборы
    • Системы беспроводной связи

Для детальной информации необходимо обратиться к datasheet на компонент CP0603A2442BNTR.

Выбрано: Показать

Характеристики CP0603A2442BNTR

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип блока сопряжения
    Standard
  • Частота
    2.4GHz ~ 2.484GHz
  • Коэффициент Сопряжения
    14.2dB
  • Применение
    Wireless LAN
  • Вносимые потери
    0.35dB
  • Рассеивание мощности
    3W
  • Переходное затухание
    -32dB
  • Затухание отражения
    23dB
  • Корпус
    0603 (1608 Metric)
  • Исполнение корпуса
    0603

Техническая документация

 CP0603A2442BNTR.pdf
pdf. 0 kb
  • 3476 шт
    3-6 недель
  • Количество
    Цена
  • 1
    93 ₽
  • 25
    75 ₽
  • 100
    72 ₽
  • 500
    64 ₽
  • 3000
    52 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    KYOCERA AVX
  • Артикул:
    CP0603A2442BNTR
  • Описание:
    RF DIR COUPLER 2.4-2.484GHZ 0603Все характеристики

Минимальная цена CP0603A2442BNTR при покупке от 1 шт 93.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CP0603A2442BNTR с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CP0603A2442BNTR

RF DIR COUPLER 2.4-2.484GHZ 0603 от KYOCERA AVX (CP0603A2442BNTR) - это направленный ответвитель, компонента для работы с радиочастотными сигналами.

  • Основные параметры:
    • Диапазон частот: 2.4 – 2.484 ГГц (например, для Bluetooth, Wi-Fi 2.4 GHz)
    • Тип корпуса: 0603 (размер 0.063 x 0.031 дюймов или 1.6 x 0.8 мм) - SMD (для поверхностного монтажа)
    • Согласование по импедансу: Обычно 50 Ом
    • Коэффициент связи (coupling): Значение не указано в названии, требуется datasheet, но является ключевым параметром для направленного ответвителя.
    • Коэффициент изоляции: Также требует datasheet.
    • Вносимые потери: Требуется datasheet.
  • Плюсы:
    • Компактный размер (0603 корпус) позволяет использовать в миниатюрных устройствах.
    • Предназначен для частот 2.4-2.484 ГГц, распространенных в беспроводных технологиях.
    • Высокая надежность (KYOCERA AVX – известный производитель).
  • Минусы:
    • Отсутствие ключевых параметров (коэффициент связи, изоляции, потери) в названии затрудняет выбор конкретной модели для задачи.
    • SMD-компонент требует специализированного оборудования для монтажа.
  • Назначение:
  • Направленный ответвитель используется для разделения радиочастотной мощности на две части: основную и ответвленную. Применяется для измерения мощности, мониторинга сигнала, создания двухнаправленных систем связи, а также для согласования импедансов.

  • Применение:
    • Wi-Fi оборудование (маршрутизаторы, адаптеры)
    • Bluetooth устройства
    • Беспроводные сенсоры и датчики
    • Радиочастотные измерительные приборы
    • Системы беспроводной связи

Для детальной информации необходимо обратиться к datasheet на компонент CP0603A2442BNTR.

Выбрано: Показать

Характеристики CP0603A2442BNTR

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип блока сопряжения
    Standard
  • Частота
    2.4GHz ~ 2.484GHz
  • Коэффициент Сопряжения
    14.2dB
  • Применение
    Wireless LAN
  • Вносимые потери
    0.35dB
  • Рассеивание мощности
    3W
  • Переходное затухание
    -32dB
  • Затухание отражения
    23dB
  • Корпус
    0603 (1608 Metric)
  • Исполнение корпуса
    0603

Техническая документация

 CP0603A2442BNTR.pdf
pdf. 0 kb
