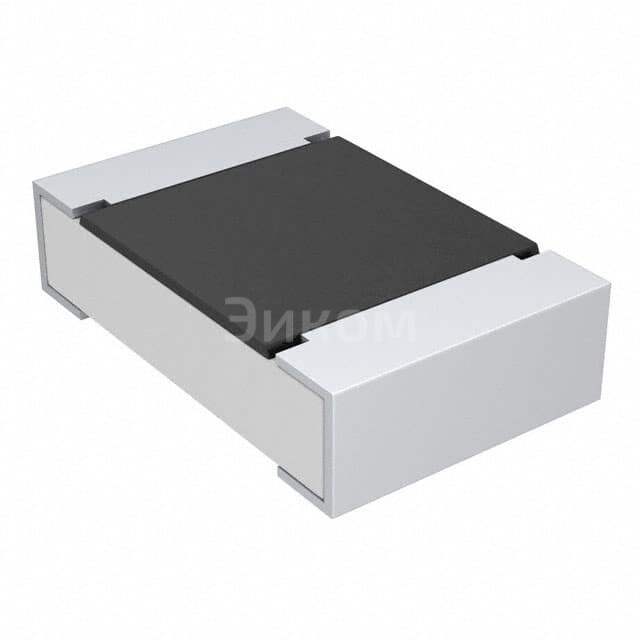

Основные параметры:
- Номинальное сопротивление: 270 кОм (270K OHM)
- Допуск: ±1% (1%)
- Номинальная мощность: 1/8 Вт (1/8W)
- Типоразмер корпуса: 0805 (метрический 2012)
- Тип резистора: Толстопленочный чип-резистор (CRCW - Chip Resistor, Commercial, Wide terminal)
- Производитель: Vishay Dale
Плюсы:
- Высокая точность (допуск 1%) подходит для прецизионных схем.
- Стандартный типоразмер 0805 обеспечивает широкую совместимость и легкость монтажа на печатные платы.
- Хорошая стабильность параметров в широком диапазоне температур.
- Низкая стоимость по сравнению с тонкопленочными резисторами при достаточной точности для многих применений.
- Надежность и долговечность, характерные для продукции Vishay Dale.
Минусы:
- Относительно низкая рассеиваемая мощность (1/8 Вт) ограничивает применение в сильноточных цепях.
- Толстопленочная технология может иметь больший температурный коэффициент сопротивления (ТКС) и шум по сравнению с тонкопленочными резисторами, что может быть критично для сверхточных или малошумящих приложений.
- Ограниченная применимость при очень высоких частотах из-за паразитных индуктивностей и емкостей, хотя для большинства применений это не является проблемой.
Общее назначение:
Этот резистор является универсальным компонентом для поверхностного монтажа, предназначенным для использования в широком спектре электронных устройств в качестве элемента, ограничивающего ток, делителя напряжения, нагрузочного элемента, элемента фильтров, времязадающих цепей и других приложений, где требуется стабильное сопротивление с допуском 1%.
В каких устройствах применяется:
- Потребительская электроника: смартфоны, планшеты, ноутбуки, телевизоры, аудио- и видеоаппаратура.
- Промышленная электроника: контроллеры, датчики, измерительное оборудование, блоки питания.
- Автомобильная электроника: системы управления двигателем, информационно-развлекательные системы, системы безопасности.
- Телекоммуникационное оборудование: маршрутизаторы, модемы, базовые станции.
- Медицинское оборудование: портативные диагностические устройства, мониторы.
- Компьютерная периферия: принтеры, сканеры, внешние накопители.
- LED-освещение: драйверы светодиодов.
