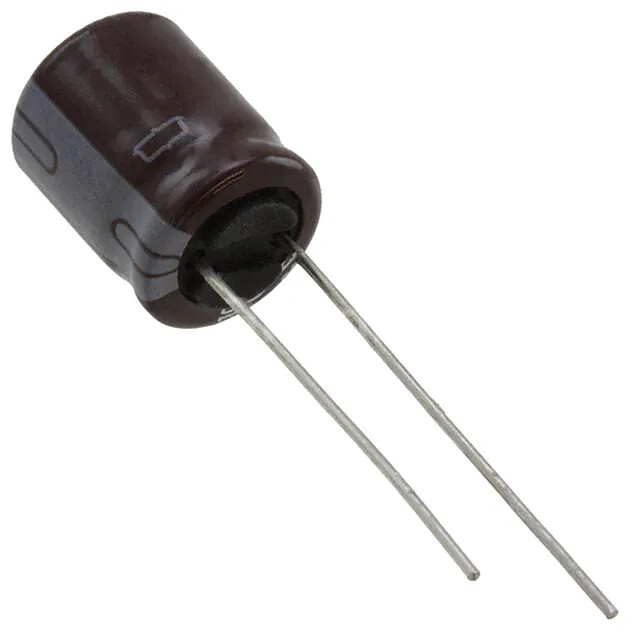

EKMQ101ELL102MMP1S

Основные параметры:

• Тип конденсатора: Алюминиевый электролитический
• Производитель: Chemi-Con (Nippon Chemi-Con)
• Серия: EKMQ (может быть частью более длинной серии, но EKMQ является ключевой идентификацией)
• Емкость: 1000 мкФ (микрофарад)
• Допуск емкости: ±20%
• Номинальное напряжение: 100 В
• Тип корпуса: Радиальный (выводы расположены на одной стороне)
• Рабочая температура: Обычно от -40°C до +105°C (стандартно для многих электролитических конденсаторов Chemi-Con этой серии)
• ESR (эквивалентное последовательное сопротивление): Зависит от конкретной подсерии EKMQ и размера, но обычно относительно низкий для общего назначения.
• Ток пульсации: Зависит от конкретной подсерии EKMQ и размера.
• Срок службы: Зависит от температуры и тока пульсации, но обычно составляет несколько тысяч часов при максимальной температуре.

Плюсы:

• Высокая емкость в относительно компактном корпусе по сравнению с другими типами конденсаторов.
• Относительно низкая стоимость за единицу емкости.
• Широкий диапазон рабочих температур.
• Надежность, свойственная продукции Chemi-Con.
• Хорошие характеристики для фильтрации и сглаживания пульсаций в источниках питания.

Минусы:

• Ограниченный срок службы по сравнению с пленочными или керамическими конденсаторами, особенно при высоких температурах и токах пульсации.
• Относительно высокое ESR и индуктивность по сравнению с керамическими или пленочными конденсаторами, что может быть критично на высоких частотах.
• Емкость может изменяться с температурой и частотой.
• Поляризованный: требует правильного подключения полярности, иначе может выйти из строя или взорваться.
• Потенциальная утечка электролита со временем.

Общее назначение:

Конденсатор предназначен для сглаживания пульсаций напряжения, фильтрации низких частот, хранения энергии и развязки цепей в источниках питания и других низкочастотных приложениях.

Применение:

• Источники питания (импульсные и линейные): Входные и выходные фильтры для сглаживания выпрямленного напряжения и подавления пульсаций.
• Аудиоусилители: Фильтрация питания, развязка цепей.
• Промышленное оборудование: Системы управления, приводы двигателей, где требуется фильтрация и стабилизация напряжения.
• Бытовая электроника: Телевизоры, компьютеры, DVD-плееры, блоки питания различной аппаратуры.
• Сетевое оборудование: Маршрутизаторы, коммутаторы, где требуется стабильное питание.
