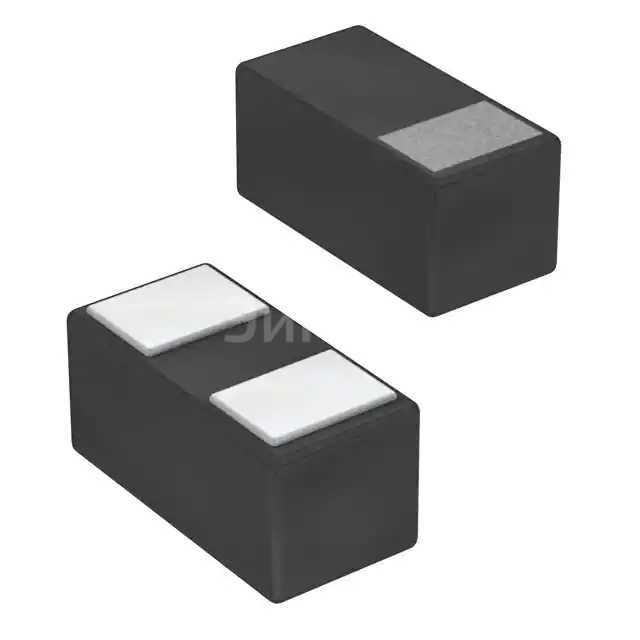

ESDA7P120-1U1M диод TVS, Zener, 5.5В, 11.5В, 120А, 1400Вт

Основные параметры:

• Тип диода: TVS DIODE (Transient Voltage Suppressor Diode) - диод-супрессор переходных напряжений.
• Рабочее напряжение (Working Voltage Maximum, VWM): 5.5V. Это максимальное напряжение, которое диод может выдерживать в нормальном рабочем режиме без срабатывания.
• Напряжение пробоя (Clamping Voltage, VC): 11.5V. Это максимальное напряжение, до которого диод "зажимает" (ограничивает) переходное напряжение во время срабатывания, защищая подключенную цепь.
• Корпус: 1610 (метрический размер). Это указывает на очень компактный размер компонента, обычно используемый для поверхностного монтажа (SMD).
• Производитель: STMicroelectronics.

Плюсы:

• Быстрое время отклика: TVS-диоды срабатывают очень быстро (наносекунды), эффективно подавляя кратковременные импульсы перенапряжения.
• Высокая пиковая мощность: Способны поглощать значительную энергию импульсов перенапряжения.
• Компактный размер: Корпус 1610 позволяет использовать диод в устройствах с высокой плотностью монтажа.
• Низкое напряжение ограничения: 11.5V VC обеспечивает хорошую защиту для чувствительной электроники.
• Однонаправленная защита: Исходя из параметров, данный TVS-диод, скорее всего, однонаправленный, что подходит для защиты цепей, где перенапряжение ожидается только в одном направлении (например, от положительных импульсов).

Минусы:

• Ограниченное рабочее напряжение: 5.5V VWM означает, что диод подходит только для низковольтных цепей.
• Однонаправленная защита: Если требуется защита от перенапряжений как положительной, так и отрицательной полярности, потребуется либо два однонаправленных диода, либо двунаправленный TVS-диод.
• Ограниченная мощность: Несмотря на способность поглощать пиковую мощность, для очень мощных импульсов могут потребоваться более крупные или несколько TVS-диодов.

Общее назначение:

Основное назначение TVS-диода ESDA7P120-1U1M заключается в защите чувствительных электронных компонентов от повреждений, вызванных переходными перенапряжениями (статический разряд, индуктивные выбросы, наводки). Он шунтирует импульсы перенапряжения на землю, ограничивая напряжение до безопасного уровня 11.5V.

В каких устройствах применяется:

• Порты ввода/вывода (I/O) микроконтроллеров и других цифровых логических схем.
• Интерфейсы передачи данных (USB, Ethernet, HDMI, RS-232/485).
• Линии питания низковольтных устройств.
• Мобильные телефоны, планшеты, носимая электроника.
• Датчики и сенсоры.
• Автомобильная электроника (для защиты низковольтных цепей).
• Промышленное оборудование (для защиты управляющих цепей и датчиков).
• Любые электронные устройства, где требуется защита от электростатического разряда (ESD) и других кратковременных перенапряжений.
