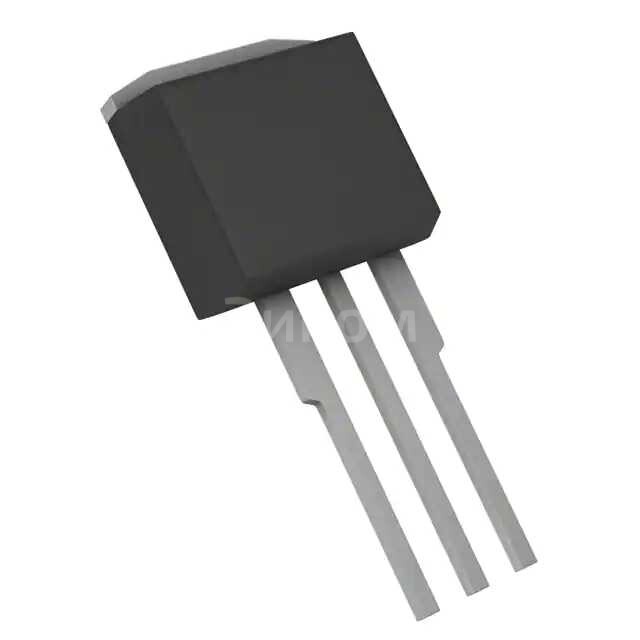

IRF9540NLPBF

IRF9540NLPBF транзистор, MOSFET P-канал, 100В, 23А, 110Вт

IRF9540NLPBF
IRF9540NLPBF

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Infineon Technologies
  • Артикул:
    IRF9540NLPBF
  • Описание:
    Транзистор: MOSFET P-CH 100V 23A TO262Все характеристики

Минимальная цена IRF9540NLPBF при покупке от 1 шт 0 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRF9540NLPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • Под заказ

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Доставка
Выбрано: Показать

Характеристики IRF9540NLPBF

  • Package
    Tube
  • Тип полевого транзистора
    P-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    100 V
  • Current - Continuous Drain (Id) @ 25°C
    23A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    10V
  • Rds On (Max) @ Id, Vgs
    117mOhm @ 14A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    4V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs
    110 nC @ 10 V
  • Vgs (Max)
    ±20V
  • Input Capacitance (Ciss) (Max) @ Vds
    1450 pF @ 25 V
  • Рассеивание мощности (Макс)
    3.1W (Ta), 110W (Tc)
  • Рабочая температура
    -55°C ~ 150°C (TJ)
  • Вид монтажа
    Through Hole
  • Исполнение корпуса
    TO-262
  • Корпус
    TO-262-3 Long Leads, I²Pak, TO-262AA
  • Base Product Number
    IRF9540

Техническая документация

IRF9540NLPBF.pdf
pdf. 0 kb

Описание IRF9540NLPBF

IRF9540NLPBF INFINEON TECHNOLOGIES Транзистор: MOSFET P-CH 100V 23A TO262

  • Основные параметры:
    • Тип: MOSFET (MOSFET P-CHANNEL)
    • Номинальное напряжение: 100В
    • Номинальный ток: 23А
    • Пакет: TO262
  • Плюсы:
    • Высокая проводимость при низком сопротивлении
    • Малый тепловой сопротивление
    • Устойчивость к обратному напряжению
    • Простота управления
    • Минимальное потребление энергии
  • Минусы:
    • Необходимо соблюдение правил по проектированию для предотвращения перегрева
    • Требуются дополнительные компоненты для управления (например, драйвер)
  • Общее назначение:
    • Использование в электронных системах, требующих больших токов
    • Регулирование напряжений в различных устройствах
    • Запуск двигателей
    • Автоматизация и контроль процессов
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Мощные источники питания
    • Системы управления двигателем
    • Электротехнические устройства
    • Машинно-тракторные комплексы
