IRL3705NSTRLPBF

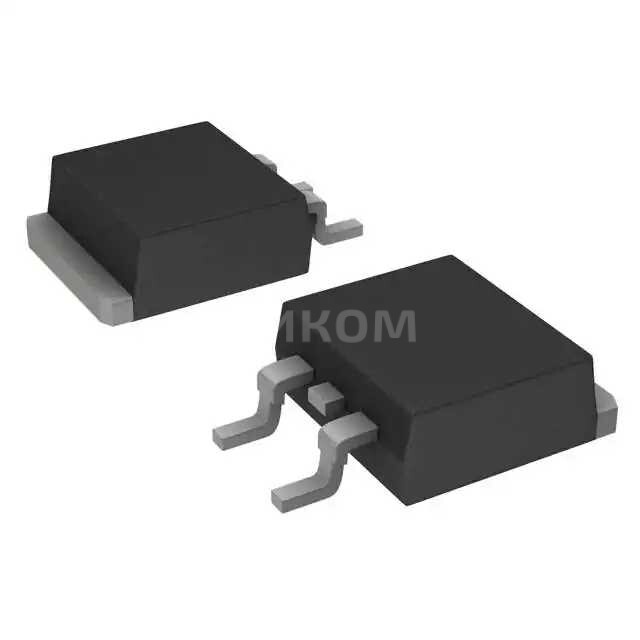

IRL3705NSTRLPBF полевой транзистор, N-канал, 55В, 89А, 170Вт

IRL3705NSTRLPBF
IRL3705NSTRLPBF

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена IRL3705NSTRLPBF при покупке от 1 шт 0 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить IRL3705NSTRLPBF с бесплатной доставкой можно картой онлайн или по безналичному расчету.

  • Под заказ

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Доставка
Выбрано: Показать

Характеристики IRL3705NSTRLPBF

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип полевого транзистора
    N-Channel
  • Технология
    MOSFET (Metal Oxide)
  • Напряжение сток-исток ( (Vdss)
    55 V
  • Current - Continuous Drain (Id) @ 25°C
    89A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On)
    4V, 10V
  • Rds On (Max) @ Id, Vgs
    10mOhm @ 46A, 10V
  • Пороговое напряжение включения Vgs(th) (Макс) @ Id
    2V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs
    98 nC @ 5 V
  • Vgs (Max)
    ±16V
  • Input Capacitance (Ciss) (Max) @ Vds
    3600 pF @ 25 V
  • Рассеивание мощности (Макс)
    3.8W (Ta), 170W (Tc)
  • Рабочая температура
    -55°C ~ 175°C (TJ)
  • Вид монтажа
    Surface Mount
  • Исполнение корпуса
    D2PAK
  • Корпус
    TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
  • Base Product Number
    IRL3705

Техническая документация

IRL3705NSTRLPBF.pdf
pdf. 0 kb

Описание IRL3705NSTRLPBF

IRL3705NSTRLPBF Infineon Technologies MOSFET N-CH 55V 89A D2PAK

  • Основные параметры:
    • Номинальное напряжение (VDS(ON)): 55 В
    • Максимальная токовая способность (ID(max)): 89 А
    • Тип: N-канальный MOSFET
    • Пакет: D2PAK
  • Плюсы:
    • Высокая токовая способность
    • Низкое сопротивление в ON-состоянии
    • Устойчивость к перенапряжениям
    • Простота использования и надежность
  • Минусы:
    • Высокие тепловые потери при работе в режиме PWM
    • Необходимо внимание к проектированию системы охлаждения
  • Общее назначение:
    • Использование в высоковольтных и высокотоковых приложениях
    • Регулирование напряжения в электропитании устройств
    • Контроль тока в инверторах и преобразователях
  • В каких устройствах применяется:
    • Автомобильных системах
    • Электропитании бытовой техники
    • Промышленных преобразователях и инверторах
    • Системах управления двигателем
