Основные параметры:

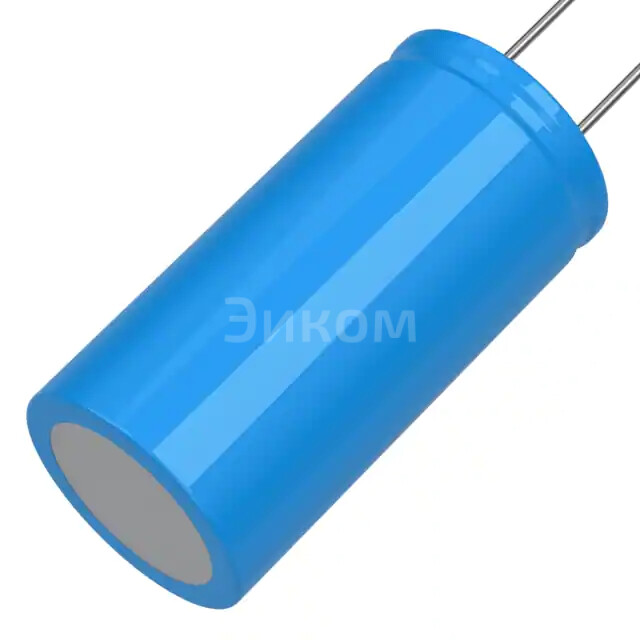

- Тип компонента: Алюминиевый электролитический конденсатор
- Производитель: Vishay
- Серия/Модель: MAL203859102E3 (предположительно, MAL2038 является частью серии)
- Емкость: 1000 мкФ (микрофарад)
- Допуск емкости: ±20%
- Номинальное напряжение: 100 В (вольт)
- Тип корпуса/монтажа: Радиальный (с выводами, расположенными параллельно друг другу и выходящими с одной стороны корпуса)
Плюсы:
- Высокая емкость в относительно небольшом объеме по сравнению с другими типами конденсаторов.
- Относительно низкая стоимость за единицу емкости.
- Широкий диапазон рабочих температур.
- Хорошие характеристики для фильтрации низких частот и сглаживания пульсаций.
Минусы:
- Относительно высокое эквивалентное последовательное сопротивление (ESR) и эквивалентная последовательная индуктивность (ESL) по сравнению с пленочными или керамическими конденсаторами.
- Ограниченный срок службы по сравнению с другими типами конденсаторов, особенно при высоких температурах и напряжениях.
- Чувствительность к переполюсовке (может привести к повреждению или взрыву).
- Потеря емкости и увеличение ESR со временем и при нагреве.
Общее назначение:
Алюминиевые электролитические конденсаторы с радиальными выводами, подобные этому, широко используются для хранения заряда, фильтрации низкочастотных помех, сглаживания пульсаций напряжения в цепях питания, а также в качестве разделительных и шунтирующих конденсаторов в различных электронных схемах.
В каких устройствах применяется:
- Импульсные источники питания (SMPS) и линейные источники питания.
- Аудиоусилители и другое звуковое оборудование.
- Промышленное оборудование и автоматизация.
- Бытовая электроника (телевизоры, компьютеры, бытовая техника).
- Системы управления двигателями.
- DC/DC-преобразователи.
