NCD57080CDR2G
  • В избранное
  • В сравнение
NCD57080CDR2G

NCD57080CDR2G

NCD57080CDR2G
;
NCD57080CDR2G

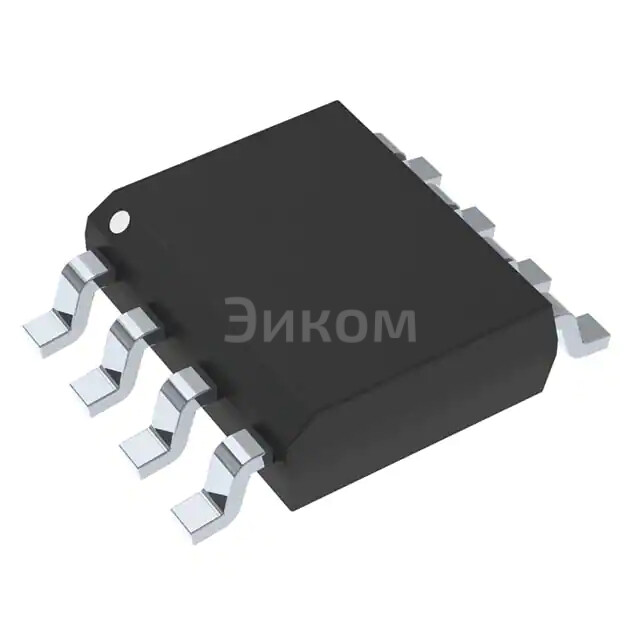

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    onsemi
  • Артикул:
    NCD57080CDR2G
  • Описание:
    ISOLATED HIGH CURRENT GATE DRIVEВсе характеристики

Минимальная цена NCD57080CDR2G при покупке от 1 шт 402.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NCD57080CDR2G с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NCD57080CDR2G

Разрешенные ТОЛЬКО теги:

,

    ,
  • , .

    • Основные параметры:
      • Маркировка: NCD57080CDR2G
      • Производитель: ON Semiconductor
      • Описание: Изолированный высокотоковый драйвер гейта
      • Ток выхода: до 4 A
      • Диапазон напряжения питания: от 18 V до 60 V
      • Частота работы: до 1 MHz
      • Время задержки: 30 нс
      • Скорость переключения: до 100 ns
      • Изоляция: 5 kVrms
    • Плюсы:
      • Высокая скорость переключения
      • Стабильная работа при больших токах
      • Изолированное питание для защиты от обратного напряжения
      • Компактный размер
    • Минусы:
      • Высокая стоимость по сравнению с неизолированными аналогами
      • Необходимость использования дополнительных компонентов для изоляции
    • Общее назначение:
      • Драйвинг полевых транзисторов в инверторах и преобразователях
      • Управление мощными электронными нагрузками
      • Применение в системах управления приводами
    • В каких устройствах применяется:
      • Инверторы для промышленных приложений
      • Преобразователи напряжения
      • Приводы двигателей
      • Автомобильные системы управления
      • Энергосберегающие системы
Выбрано: Показать

Характеристики NCD57080CDR2G

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Capacitive Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    100kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    85ns, 85ns
  • Время нарастания / Время затухания (Номинальное)
    13ns, 13ns
  • Ток выхода высокий уровень, низкий уровень
    8A, 8A
  • Повторяющийся импульсный ток
    8A
  • Voltage - Output Supply
    0V ~ 32V
  • Рабочая температура
    -40°C ~ 125°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.154", 3.90mm Width)
  • Исполнение корпуса
    8-SOIC
  • Base Product Number
    NCD57080

Техническая документация

 NCD57080CDR2G.pdf
pdf. 0 kb
  • 1838 шт
    3-6 недель
  • Количество
    Цена
  • 1
    402 ₽
  • 10
    298 ₽
  • 25
    272 ₽
  • 100
    244 ₽
  • 250
    229 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    onsemi
  • Артикул:
    NCD57080CDR2G
  • Описание:
    ISOLATED HIGH CURRENT GATE DRIVEВсе характеристики

Минимальная цена NCD57080CDR2G при покупке от 1 шт 402.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить NCD57080CDR2G с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание NCD57080CDR2G

Разрешенные ТОЛЬКО теги:

,

    ,
  • , .

    • Основные параметры:
      • Маркировка: NCD57080CDR2G
      • Производитель: ON Semiconductor
      • Описание: Изолированный высокотоковый драйвер гейта
      • Ток выхода: до 4 A
      • Диапазон напряжения питания: от 18 V до 60 V
      • Частота работы: до 1 MHz
      • Время задержки: 30 нс
      • Скорость переключения: до 100 ns
      • Изоляция: 5 kVrms
    • Плюсы:
      • Высокая скорость переключения
      • Стабильная работа при больших токах
      • Изолированное питание для защиты от обратного напряжения
      • Компактный размер
    • Минусы:
      • Высокая стоимость по сравнению с неизолированными аналогами
      • Необходимость использования дополнительных компонентов для изоляции
    • Общее назначение:
      • Драйвинг полевых транзисторов в инверторах и преобразователях
      • Управление мощными электронными нагрузками
      • Применение в системах управления приводами
    • В каких устройствах применяется:
      • Инверторы для промышленных приложений
      • Преобразователи напряжения
      • Приводы двигателей
      • Автомобильные системы управления
      • Энергосберегающие системы
Выбрано: Показать

Характеристики NCD57080CDR2G

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Capacitive Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    100kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    85ns, 85ns
  • Время нарастания / Время затухания (Номинальное)
    13ns, 13ns
  • Ток выхода высокий уровень, низкий уровень
    8A, 8A
  • Повторяющийся импульсный ток
    8A
  • Voltage - Output Supply
    0V ~ 32V
  • Рабочая температура
    -40°C ~ 125°C (TA)
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.154", 3.90mm Width)
  • Исполнение корпуса
    8-SOIC
  • Base Product Number
    NCD57080

Техническая документация

 NCD57080CDR2G.pdf
pdf. 0 kb
