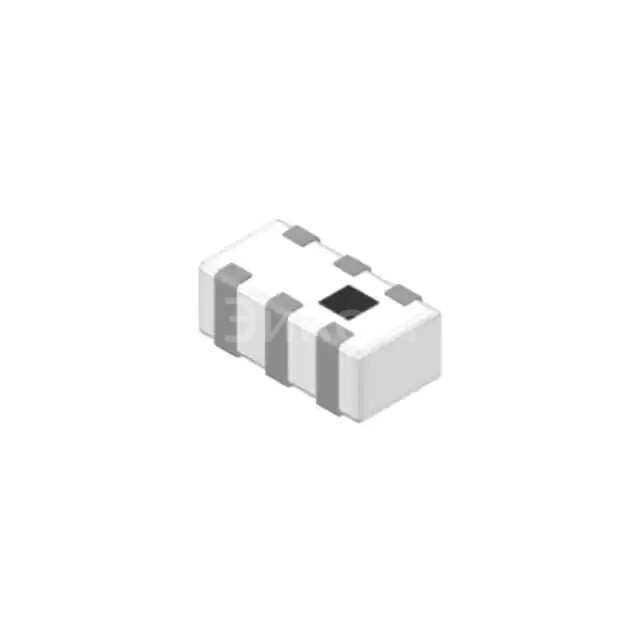

Основные параметры:
- Производитель: Shenzhen Sunlord Electronics Co., Ltd.
- Тип компонента: BALUN (балун)
- Рабочий диапазон частот: от 2300 МГц до 2700 МГц
- Импеданс: 50 Ом (несимметричный порт) / 100 Ом (симметричный порт)
- Размер корпуса (ориентировочно): 0201 (длиной 0.02 дюйма, шириной 0.01 дюйма), что соответствует 0603 метрическому размеру. Это очень маленький компонент.
Плюсы:
- Компактный размер: Форм-фактор 0201 позволяет использовать его в миниатюрных устройствах, где критично пространство.
- Широкий диапазон частот: Охватывает распространенные диапазоны для беспроводной связи, такие как Wi-Fi (2.4 ГГц), Bluetooth и некоторые стандарты LTE.
- Обеспечивает преобразование импеданса: Согласует 50-омные несимметричные линии с 100-омными симметричными линиями, что важно для дифференциальных сигналов.
- Высокая интеграция: Интегрированный балун упрощает схемотехнику и уменьшает количество внешних компонентов.
Минусы:
- Малый размер может усложнить ручной монтаж и ремонт.
- Потери вносимого затухания: Как и любой пассивный компонент, балун вносит некоторые потери сигнала, хотя для данного типа и диапазона частот они обычно минимальны.
- Ограниченная мощность: Предназначен для маломощных радиочастотных приложений.
Общее назначение:
Балун (BALUN - BALanced-UNbalanced) - это устройство, которое преобразует несимметричный сигнал (например, от коаксиального кабеля) в симметричный (дифференциальный) сигнал, и наоборот. Он также может выполнять согласование импеданса между этими двумя типами линий. В данном случае, балун преобразует 50-омную несимметричную линию в 100-омную симметричную линию в диапазоне частот 2.3-2.7 ГГц.
Применение:
- Модули Wi-Fi (2.4 ГГц): Для согласования антенны или усилителя мощности с дифференциальными входами/выходами чипсета.
- Модули Bluetooth: Аналогично Wi-Fi, для согласования радиочастотных цепей.
- Беспроводные маршрутизаторы и точки доступа.
- Смартфоны и планшеты: В радиочастотных трактах для модулей беспроводной связи.
- Устройства Интернета вещей (IoT): Где требуется компактное и эффективное радиочастотное согласование.
- Другие маломощные радиочастотные приложения в диапазоне 2.3-2.7 ГГц, требующие преобразования симметричного/несимметричного сигнала и согласования импеданса.
